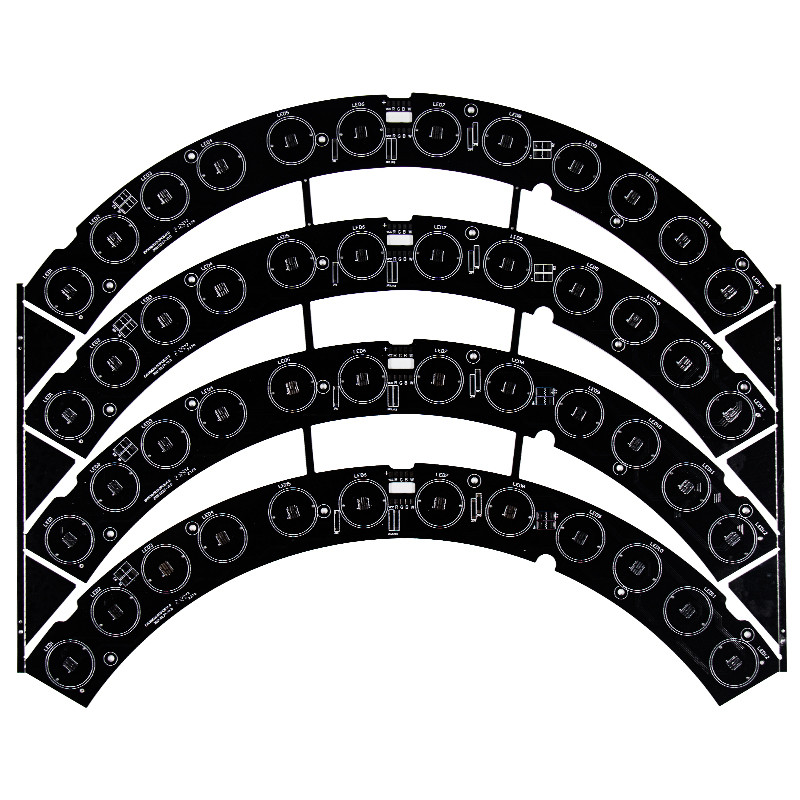

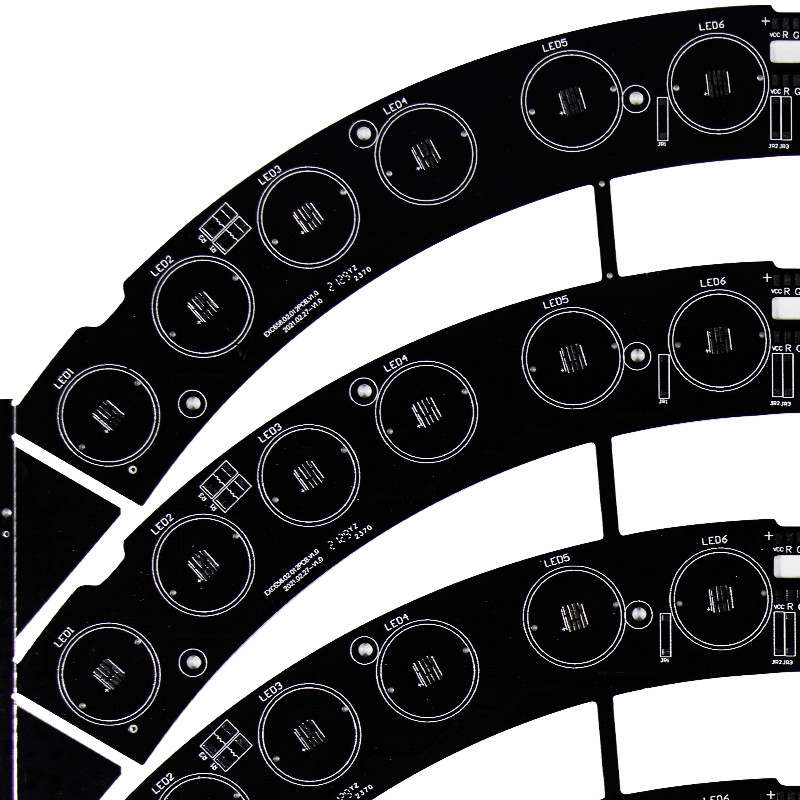

HASL 무연 LED PCB 기판 조립 다층 회로 기판
OEM PCB 회의 PCB 제조자 다중층 회로판 PCBA
알루미늄 인쇄 회로 기판(PCB)은 우수한 방열 기능을 가진 금속 기반의 구리 피복 라미네이트입니다.일반적으로 단일
알루미늄 PCB는 회로층(구리박), 절연층 및 금속 베이스층의 3층 구조로 구성됩니다.알루미늄 PCB는 일반적으로 발광 다이오드(LED) 조명 제품에서 발견됩니다.두 면이 있습니다. 흰색 면은 LED 핀을 납땜하기 위한 것이고 다른 면은 알루미늄의 자연스러운 색상입니다.
일반적으로 열전도성 페이스트는 열전도성 부품과 접촉하도록 도포됩니다.FR-4(유리 강화 에폭시)와 같은 일반 다층 기판과 절연층 및 알루미늄 코어를 혼합 압착할 수 있는 다층 알루미늄 PCB 기판은 거의 사용되지 않습니다.
| 기본 재료 | FR-4 /알루미늄 /CEM-1 |
| 레이어 | 1-22 |
| 완성된 내부/외부 구리 두께 | 1-6온스 |
| 완성된 판두께 | 0.2-7.0mm |
| 최소 구멍 크기 | 기계 구멍: 0.15mm 레이저 구멍: 0.1mm |
| 제어 임피던스 | +/-5% |
| 플러깅 비아 기능 | 0.2-0.8mm |
| 개요 프로필 | Rout/ V-cut/ Bridge/ 스탬프 구멍 |
| 표면 처리 | HASL, HASL 무연, 침수 금, 침수 주석, 침수 은, 경질 금, 플래시 금, OPS... |
자주하는 질문:
Q1.공급 능력은 어떻습니까?
A: 우리의 공급 능력은 매일 약 2000sqm입니다.25,000제곱미터의 공장 공간에서 R&D, 마케팅, 물류 및 조달 작업이 진행됩니다.
Q2.품질을 확인하기 위해 샘플을 어떻게 얻을 수 있습니까?
A: 가격 확인 후 테스트 및 평가를 위해 샘플을 주문할 수 있습니다.
Q3: 고객이 사용할 수 있는 판매 후 제품 서비스가 있습니까?
A: 예, 품질 문제가 있는 경우 Yizhuo 공장에서 언제든지 문제를 해결할 책임이 있습니다.
