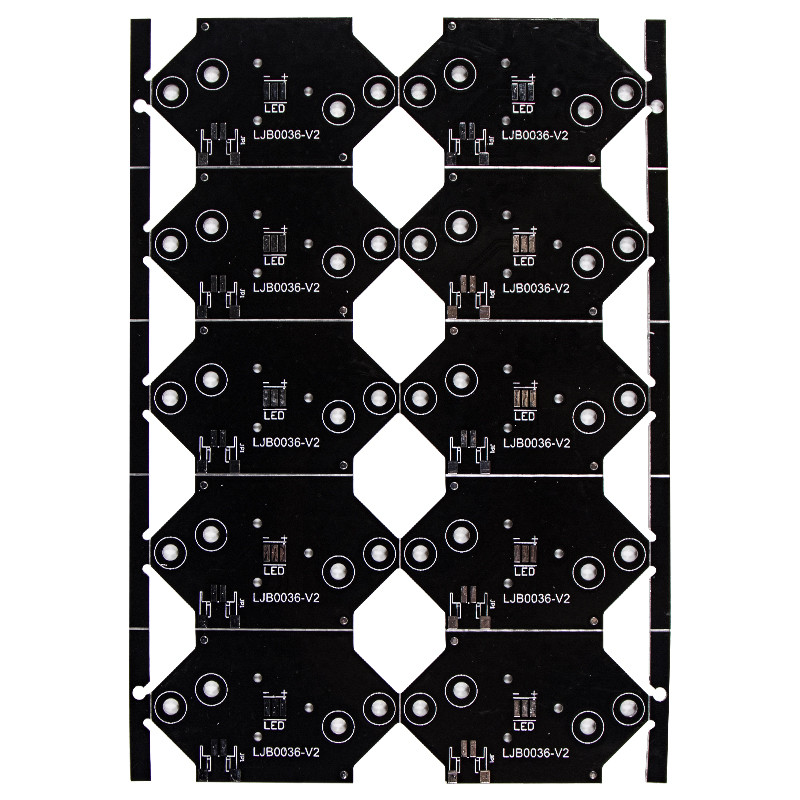

벽 램프를 위한 2.0mm 검정 땜납 무거운 구리 PCB 회로판
2.0mm 백색 땜납 무거운 구리 PCB 벽 램프 led 회로 기판
알루미늄 PCB 대 구리 PCB:
1. 가격 비교
구리 PCB는 금속 코어 인쇄 회로 기판에서 가장 비싼 유형입니다.열전도율은 알루미늄 PCB보다 훨씬 좋으며 일반적으로 고주파 회로 설계에 사용됩니다.
2. 열전도율
구리 PCB의 열전도율은 알루미늄 PCB보다 두 배 높습니다.열전도율이 높을수록 전달 효율이 높고 열확산율이 좋습니다.구리 PCB는 큰 전류 전달 능력을 위해 두꺼운 구리 호일이 필요합니다.
3. 기술 관행
구리 PCB는 큰 전류 전달이 필요하므로 두꺼운 구리 호일이 필요하며 일반적으로 두께는 35μm~280μm입니다.두꺼운 동박적층판재를 식각하여 두꺼운 동 PCB를 같은 방식으로 생산한다.그것은 도금 기술과 도금 및 에칭의 조합을 사용하여 미량의 측벽과 무시할 수 없는 언더컷을 초래하는 무거운 구리 피처를 형성했습니다.구리 PCB는 정교한 패턴을 에칭하고 볼록한 플랫폼으로 처리할 수 있습니다.구성 요소를 플랫폼에 부착하여 우수한 접지 및 방열 효과를 얻을 수 있습니다.에이션.
|
안건
|
능력
|
|
제품 유형
|
1-2층 알루미늄, 구리 베이스 PCB 보드
|
|
제품 유형
|
알루미늄, 구리
|
|
최대 완성 보드 크기
|
250*5000mm
|
|
보드 두께
|
0.4mm, 1.0mm, 1.2mm, 1.5mm, 2.0mm, 4.0mm, 6.0mm
|
|
최소트레이스 너비 및 간격
|
0.045/0.045MM
|
|
완제품에 대한 공차
|
±0.03mm
|
|
구리 두께
|
12UM, 18UM, 36UM, 70UM
|
|
PTH 홀 직경 공차(도금 스루 홀)
|
±0.05mm
|
|
허용 기준
|
공장 생산 표준, GB, IPC-650, IPC-6012, IPC-6013 II, IPC-6013 III 등
|
자주하는 질문:
Q1.제품에 대한 보증을 제공합니까?
A: 그렇습니다, 우리는 우리 제품에 2 년 보증을 제안합니다.
Q2.품질을 확인하기 위해 샘플을 어떻게 얻을 수 있습니까?
A: 가격 확인 후 테스트 및 평가를 위해 샘플을 주문할 수 있습니다.
Q3: 제품에 내 로고를 인쇄해도 됩니까?
A: 네.생산 전에 공식적으로 알려주고 먼저 샘플을 기반으로 디자인을 확인하십시오.
