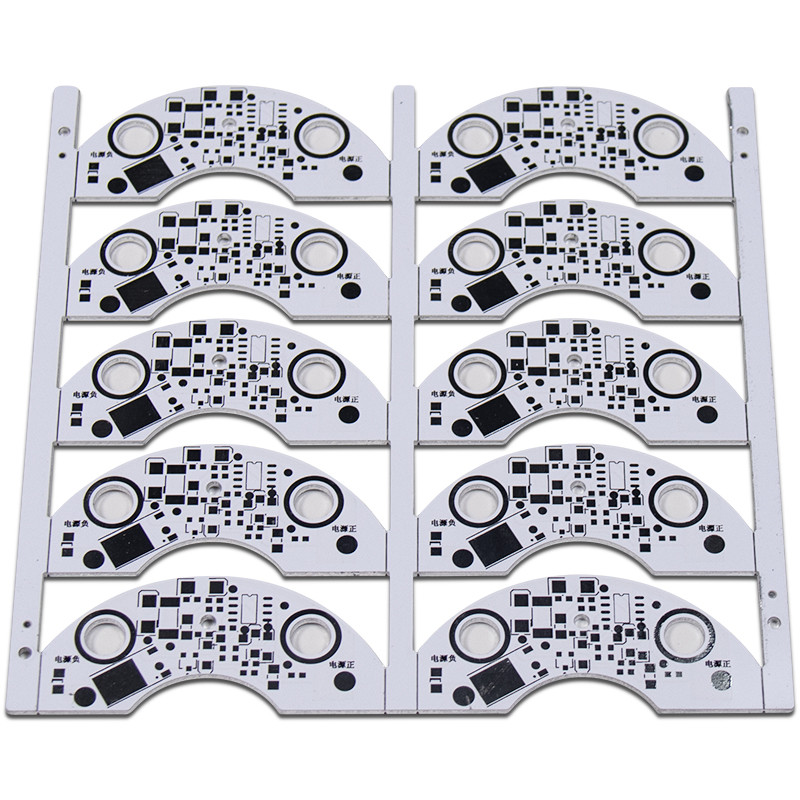

알루미늄 회로 기판 맞춘 벨소리는 전구와 다운 라이트를 위한 PCB (폴리염화비페닐)을 이끌었습니다
LED는 발광 다이오드를 의미합니다. 프린트 회로 기판이 익숙한 LED는 다이오드(들)을 탑재하고, 적용을 위한 LED를 강화합니다.
일반적으로, 반도체 LED 소자는 한 개의 LED 요소를 포함하는 표면 설치용 디자인 (SMD)를 사용합니다. 더 가벼워서 발생하기 위해, LED 회로판은 복합 광을 연결시킵니다.
이러한 빛과 그들의 작전이 다량의 열을 발생시키기 때문에, 그들은 방열과 같은 이 열을 제거할 방법이 있을 필요가 있거나 떠나가는 구조 재료가 가열됩니다. 그러므로, LED PCB 물질은 알루미늄일 수 있으며, 그것이 이사회로부터 떨어진 열을 이동시키는 것 탁월합니다.
led 라이트닝의 여러 가지 장점과 현대 생명에서 그것의 다수의 애플리케이션 때문에, LED PCB 제조업과 제품은 증가하는 수요를 만족시키기 위해 증가했습니다.
led 라이트닝은 그것의 개선된 수명과 감소된 환경 영향을 위해 찬성되는 점점 인기있는 조명 해결책입니다. 전통적인 방법 에 led 라이트닝의 혜택의 일부는 다음을 포함합니다 :
이러한 혜택은 놀라우와, 오늘 led 라이트닝의 인기의 편을 들었습니다. 2012년부터, 연례 증분 에너지 비용에서 6억 7500만달러를 구하고 의미 심장하게 탄소 배출을 줄이면서, 미국인들은 4900만 이상 LED를 설치했습니다. 당신은 자동차 조명, 교통 신호등, 텔레비전과 전자와 다양한 다른 애플리케이션에서 LED를 발견할 수 있습니다.
|
레이어
|
1~64 레이어
|
|
재료
|
FR4, CEM1, CEM3, 알루미늄
|
|
생산력
|
30000 ㎡/months
|
|
보드 형상
|
직사각형, 라운드, 슬롯, 차단, 복잡한 불규칙
|
|
이사회 절단
|
전단기, V-스코어, 반대로 가라앉는 라우트된 탭
|
|
판 두께
|
0.2~8.0mm, 플렉스 0.1-0.25mm
|
|
구리 중량
|
0.5oZ~12oZ
|
|
솔더 마스크
|
빨갛, 하얗, 노랗, 푸르, 검, 자주빛 기타 등등 이중의 측면을 가진 녹색 LPI.솔더 마스크
|
|
실크 스크린
|
백인, 노랑색, 검은 기타 등등에서 더블-사이드 또는 단일면
|
|
민 선 폭 / 공간
|
0.08 mm/3mil
|
|
맥스 보드 치수
|
25.6inch*43.3inch 또는 650mm*1100mm
|
|
민 보오링공 지름
|
0.1 밀리미터
|
|
민 레이저 천공기 구멍 직경
|
0.075 밀리미터
|
|
표면가공도
|
HASL, ENIG, 침적식 주석, 이머젼 실버, OSP, ENEPIG 기타 등등
|
|
판 두께 관용
|
± 10%
|
|
민 슬롯 폭
|
0.12",3.0mm,or 120 밀리리터
|
|
V-스코어 깊이
|
20-25%의 판 두께
|
|
PTH 벽 두께
|
>0.025mm
|
|
PTH 홀 Dia 허용한도
|
±0.076mm
|
|
비 PTH 홀 Dia 허용한도
|
±0.05mm
|
|
홀 위치 일탈
|
±0.076mm
|
|
수축 공
|
예
|
|
품질 기준
|
IPC-A600F/MIL-STD-105D
|
|
설계 화일 포맷
|
거버 RS-274X, 274D세의 독수리와 오토캐드의 데이터 교환 방식, DWG
|
센즈헨 이이즈후오 전자 Co., Ltd．는 국가적 첨단 기업이 ISO9001을 보증했다는 것 입니다 : 2015년 국제적 품질 경영 시스템. 우리는 CE, ROHS, UL 인증을 가지고 있습니다. 그것은 2012년에 설립되었고 공장 지역,공장 면적이 6,000 평방미터 이상과 131명의 근로자와 2 교대로 구성됩니다. 우리는 알루미늄 PCB, FR4 PCB, LED PCBA와 다른 관련 상품을 제조할 역량을 가집니다. 우리는 또한 PCB 디자인, 인쇄 회로 판 어셈블리와 같은 서비스와 PCB 설계 서비스를 위한 LED SMT 기판 처리를 제공하고 있습니다. 제품은 방열을 요구하는 조명, 전자, 통신, 자동차와 다른 업계에서 넓게 사용됩니다. 우리의 전문가들은 우리의 고객들을 위한 특정 요구 사항을 이해하기 위해 가까운 결합에서 일합니다. 품질 테스팅 단위에, 우리는 꼼꼼하게 각각 제품을 테스트합니다, 이렇게 하여 국제적 품질 기준의 그들의 순응성의 결과가 됩니다. 우리는 고객들을 위해 ODM 또는 OEM 원 스톱 서비스를 할 수 있습니다.
FAQ :
Q1. 당신은 MOQ를 제한되게 합니까?
한 : 우리는 어떠한 MOQ도 제한되게 하지 않습니다, 우리가 받아들이는 최저량의 주문이 1 PC입니다.
Q2 : 모든 당신의 제품이 ROHS 기타 등등인 UL으로 증명됩니까?
한 : 예, 우리는 ISO9001에 증명됩니다 :2015년, ISO14001 :2015년, IFA, UL, SGS, ROHS.
Q3 : 내가 당신의 품질을 확인하기 위해 샘플을 얻을 수 있습니까?
한 : 가격 인증 뒤에, 당신은 테스트와 사정을 위한 샘플을 위한 주문을 할 수 있습니다.
