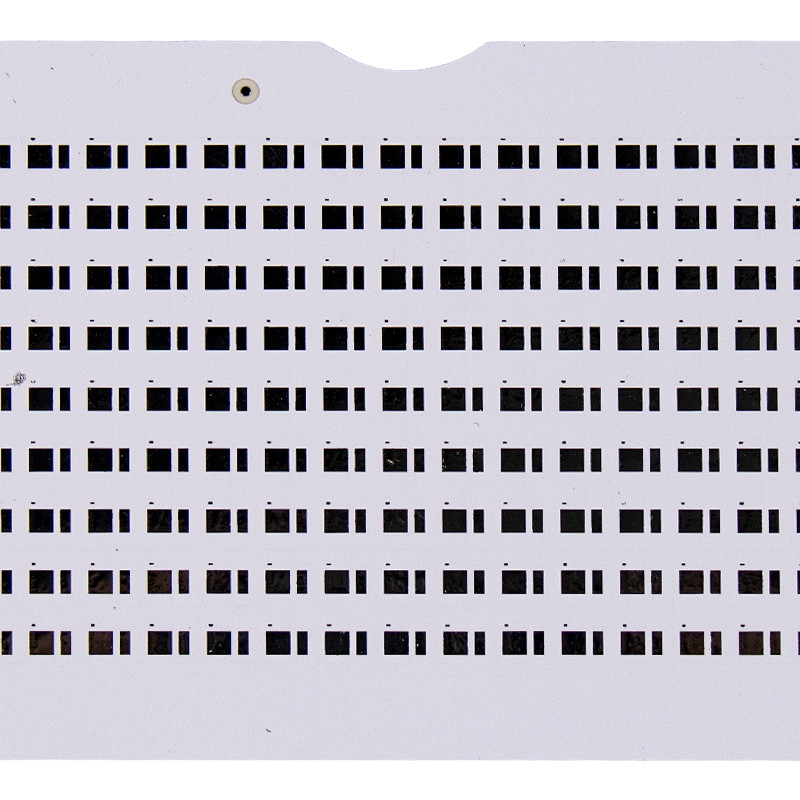

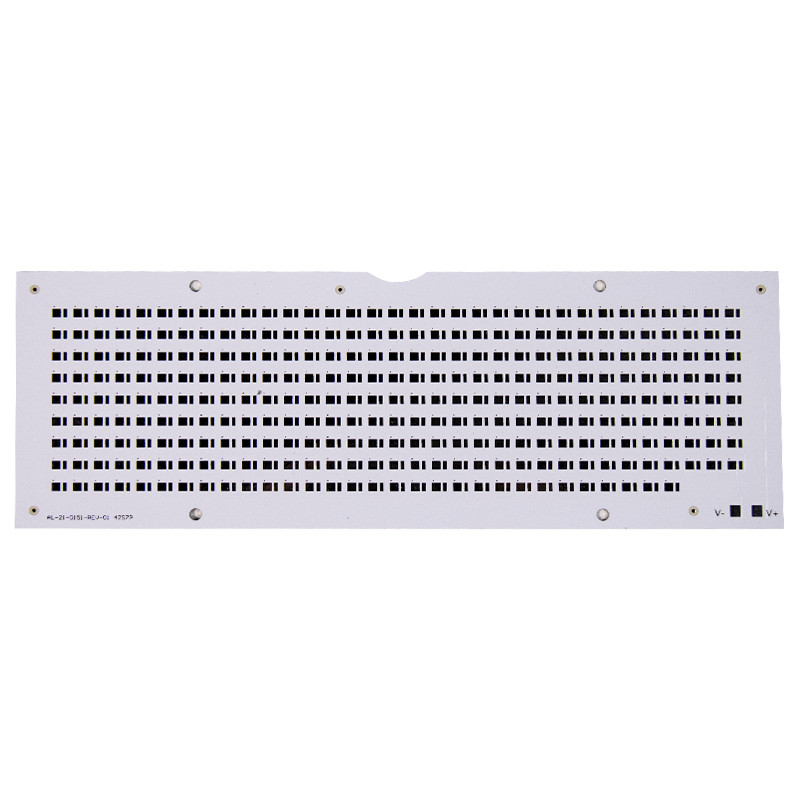

SMD 구리 두께 25um 35um LED 라이트 PCB 알루미늄 소재
LED 조명 LED PCB SMD LED 전구 PCB 보드 led 모듈 pcba
LED 회로 기판 재료
LED PCB는 알루미늄, 철 또는 구리와 같은 금속을 기본 재료로 사용하는 금속 코어 PCB입니다.대부분의 경우 LED PCB는 알루미늄 PCB입니다.알루미늄은 다른 금속에 비해 저렴하고 가볍기 때문에 LED PCB의 제조에 주로 사용됩니다.따라서 LED PCB는 알루미늄 PCB와 유사하다고 말할 수 있습니다.
알루미늄 LED PCB는 3개의 레이어로 구성됩니다.이러한 층은 구리 층, 유전체 층 및 알루미늄 베이스 층입니다.최상층은 PCB에서 전기적 연결을 만드는 구리층입니다.이 레이어는 모든 유형의 PCB에서 표준입니다.이 층을 보호하기 위해 표면 마감이 사용됩니다.구리는 우수한 전도성을 제공하고 회로를 완성합니다.
다음 층은 금속 코어 PCB에서 매우 중요한 유전체 층입니다.이 유전체층은 절연체 역할을 하여 베이스 알루미늄층에 전류가 흐르는 것을 방지합니다.층은 열전도율이 우수하여 방열에 좋습니다.
PCB의 마지막 레이어는 알루미늄으로 만들어진 베이스 레이어입니다.이 레이어는 보드를 고유하게 만들고 별도의 ID를 제공합니다.베이스 레이어로 인해 PCB는 FR-4보다 내구성이 뛰어납니다.마모와 고온을 견딜 수 있습니다.또한 방열에 탁월합니다.구리와 철보다 가볍습니다.
| 1 | 층 | 1-30층 |
| 2 | 재료 | FR-4, CEM-1, CEM-3, Hight TG, FR4 할로겐 프리, FR-1, FR-2, 알루미늄 |
| 삼 | 보드 두께 | 0.2mm-7mm |
| 4 | Max.finished 보드 측면 | 500mm*500mm |
| 5 | 최소 드릴 구멍 크기 | 0.25mm |
| 6 | 최소 라인 너비 | 0.3-0.35um |
| 7 | 최소 줄 간격 | 0.075mm(3mil) |
| 8 | 표면 처리/처리 | HALS/HALS 무연, 화학 주석, 화학 금, 침수 금 침수 은/금, Osp, 금 도금 |
| 9 | 구리 두께 | 0.5-4.0oz |
| 10 | 솔더 마스크 색상 | 녹색/검정/백색/빨강/파랑/황색 |
| 11 | 구멍 공차 | PTH:±0.076, NTPH:±0.05 |
| 12 | 자격증 | UL, ISO9001, ISO14001, ROHS |
자주하는 질문:
Q1.공급 능력은 어떻습니까?
A: 우리의 공급 능력은 매일 약 2000sqm입니다.25,000제곱미터의 공장 공간에서 R&D, 마케팅, 물류 및 조달 작업이 진행됩니다.
Q2.제품에 내 로고를 인쇄해도 됩니까?
A: 네.생산 전에 공식적으로 알려주고 먼저 샘플을 기반으로 디자인을 확인하십시오.
Q3.리드 타임은 얼마나 걸립니까?
A: 견본을 위해 5-7 작업 일이 소요될 것입니다;대량 주문의 경우 10-15 단어 일이 소요됩니다.
