265V LED 인쇄 회로 기판

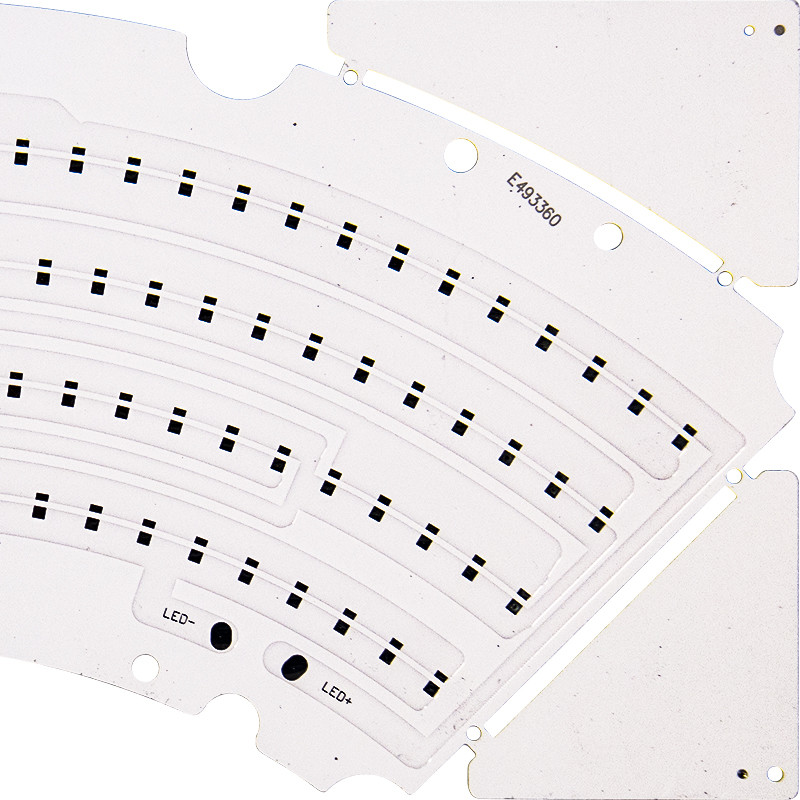

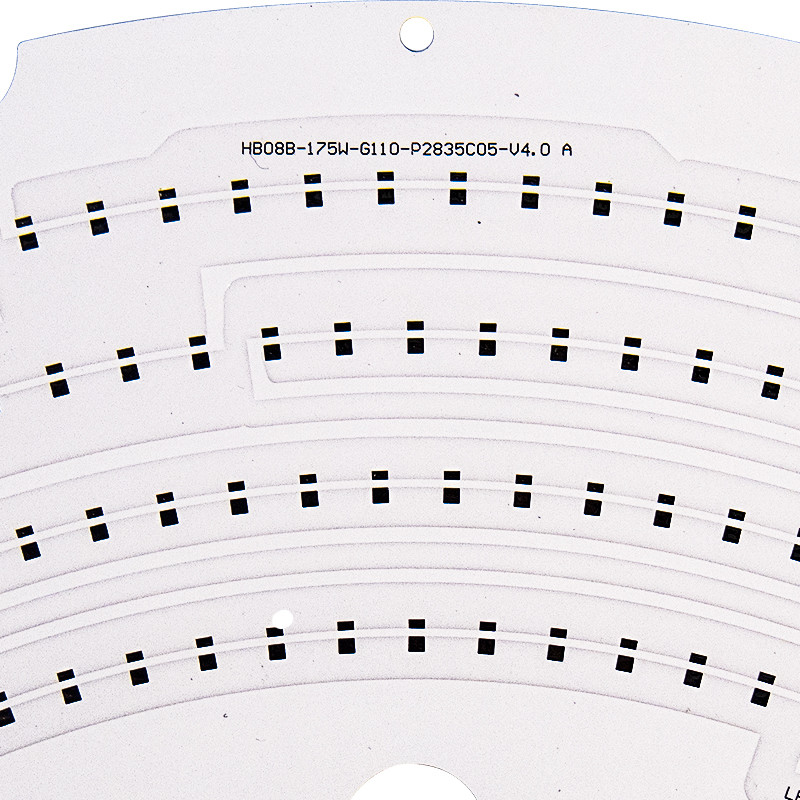

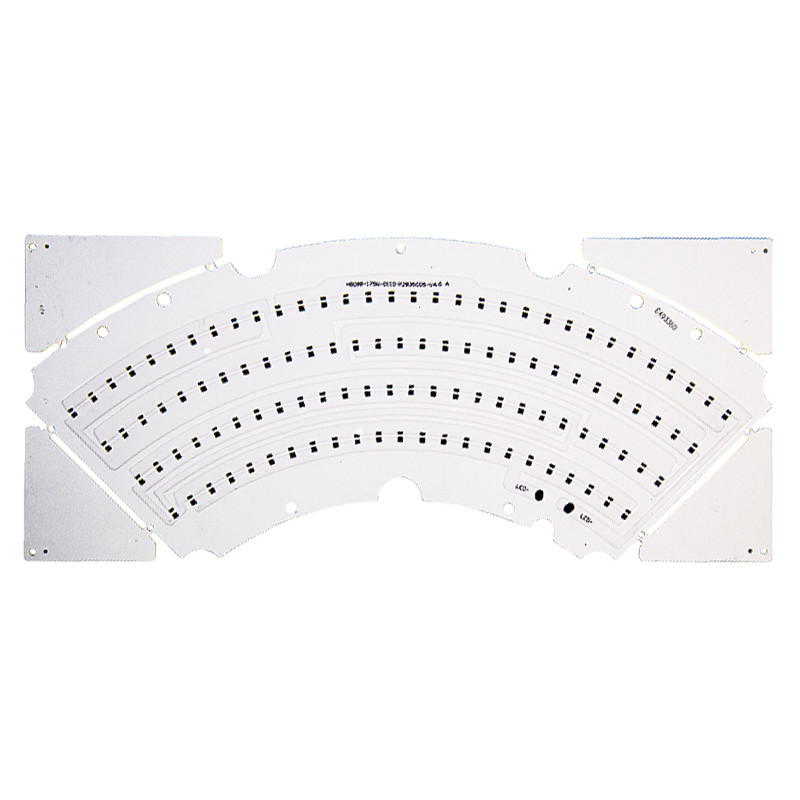

패널 빛을 위한 알루미늄 지도된 pcb MCPCB 전자 부품 94v0 널


알루미늄 PCB는 전도성 유전 물질의 얇은 층을 포함하는 인쇄 회로 기판입니다.그들은 또한 알루미늄 클래드, 알루미늄 베이스, MCPCB(금속 클래드 인쇄 회로 기판), IMS(절연 금속 기판), 열전도성 PCB 등으로 알려져 있습니다. 알루미늄 PCB는 1970년대에 개발되었으며 얼마 지나지 않아 응용 분야가 급격히 증가했습니다.첫 번째 응용 프로그램은 증폭 하이브리드 집적 회로에서의 사용이었습니다.이제 그들은 알루미늄 PCB와 그 중요성에 대한 아이디어가 필요하기 때문에 대규모로 사용되고 있습니다.

알루미늄 PCB의 구조:

알루미늄 PCB는 알루미늄 기반 CCL입니다(CCL은 PCB의 기본 재료 유형입니다).알루미늄 PCB는 실제로 FR4 PCB와 매우 유사합니다.알루미늄 PCB의 기본 구조는 4층 구조입니다.그것은 구리 호일 층, 유전체 층, 알루미늄 베이스 층 및 알루미늄 베이스 멤브레인으로 구성됩니다.

• 구리 호일 층: 사용된 구리 층은 일반 CCL(1oz-10oz)보다 상대적으로 두껍습니다.더 두꺼운 구리 층은 더 큰 전류 전달 용량을 의미합니다.

• 유전체 층: 유전체 층은 열전도성 층이며 두께는 약 50μm ~ 200μm입니다.내열성이 낮아 응용에 적합하였다.

• 알루미늄 베이스: 세 번째 레이어는 알루미늄 기판으로 구성된 알루미늄 베이스입니다.열전도율이 높습니다.

• 알루미늄 기본 멤브레인 층: 알루미늄 기본 멤브레인은 선택적입니다.알루미늄 표면을 긁힘 및 원치 않는 에칭으로부터 안전하게 보호하는 역할을 합니다.120도 이하 또는 250도 전후(고온 방지)의 두 가지 유형입니다.

• LED 라이트 PCB
  층		단면, 양면
  보드 두께		0.8, 1.0, 1.2, 1.5, 1.6, 2.0
  동박 두께		18um, 25um, 35um, 70um (사용자 정의 할 수 있습니다. 가격은 다릅니다)
  표면 처리		OSP
  실크 스크린		백색, 황색, 흑색
  PCB 크기		사용자 정의 할 수 있습니다
  기본 재료		알류미늄
  패키지		진공 패키지



자주하는 질문:

Q1.품질을 확인하기 위해 샘플을 어떻게 얻을 수 있습니까?
