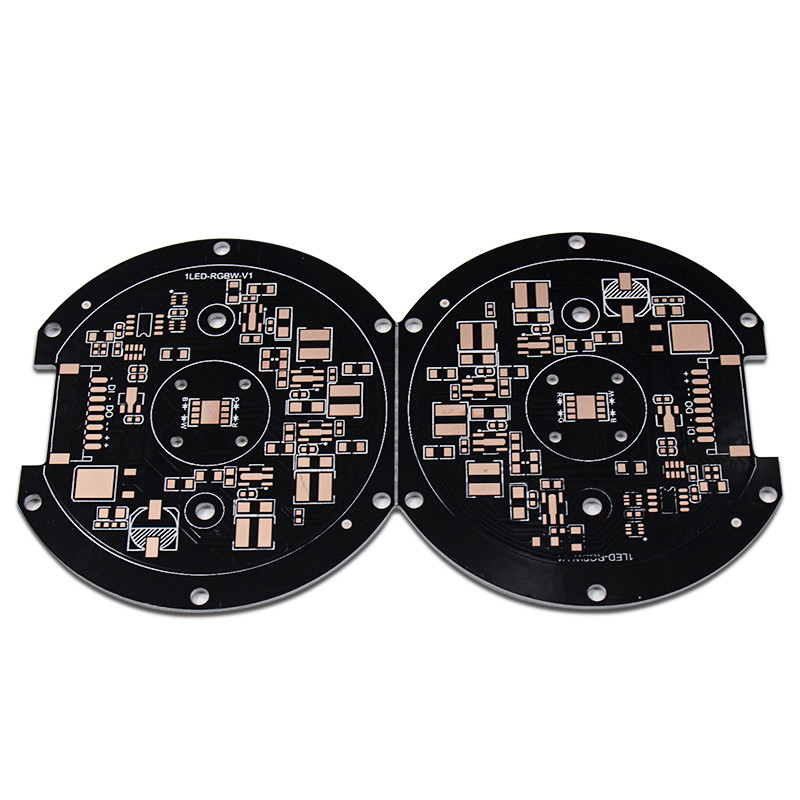

알루미늄 PCB가 무엇입니까?

알루미늄 PCB는 다른 어떤 PCB에 대한 비슷한 설계를 가지고 있습니다. 그것은 구리, 솔더 마스크의 레이어 또는 레이어와 그것위에 적층된 실크 스트린을 가지고 있습니다. 그러나 섬유 유리 또는 플라스틱 기판을 가지고 있는 대신에 알루미늄 회로 기판은 메탈 서브스트레이트를 가지고 있습니다. 이 토대는 주로 알루미늄의 조합을 포함합니다. 금속 코어는 금속으로 완전히 구성되거나 섬유 유리와 알루미늄의 조합을 가지고 있을 수 있습니다. 알루미늄 PCB는 일반적으로 편면이지만, 두배로 또한 측면을 댈 수 있습니다. 무엘아이레이어 알루미늄 PCB는 제조하기가 대단히 어렵습니다.

알루미늄판은 LED와 전력 전환 전자에서 최대 사용을 얻습니다. 레드스에 의해 생산된 강렬한 광은 열의 높은 수준을 만들며, 그것을 알루미늄이 요소로부터 떨어진 지시합니다. 알루미늄 PCB는 반도체 LED 소자의 수명을 확장하고, 더 안정성을 제공합니다. 당신은 가로등, 정지 신호등과 세대 조명에서 알루미늄 기판을 발견할 수 있습니다. 그들은 주파수 변환 장치가 전류를 바꾸고 전자를 규제할 수 있게 허락합니다. 많은 다른 산업계에서 창설자들은 또한 알루미늄 회로 기판에서 사용을 발견하지만, 그러나 그들이 종종으로서 그들을 구현하지 않습니다.


알루미늄 PCB 인쇄 회로 기판의 구조 :

1. 회로 구리 막
회로 구리 막 (보통 전해질 구리 포일을 사용하 ) 인쇄 회로 기판을 형성하기 위해 식각되며, 그것이 의회와 장치의 연결을 실현하는데 사용됩니다. 전통적 FR-4와 비교해서 동일 두께와 똑같은 선 폭으로 알루미늄 기판은 더 높은 경향을 옮길 수 있습니다.

2. 절연층
절연층은 주로 결합, 단열의 기능을 하는 알루미늄 기판의 핵심 기술이고 열전도입니다. 알루미늄 기판 절연 층은 파워 모듈 구조에 가장 큰 열 장벽입니다. 더 잘 절연층, 더 호의적인 그것의 열전도율은 장치의 가동 동안 발생된 열을 펼치는 것이고,와 그 더 낮장치의 작동 온도가, 모듈의 동력 부하를 증가시키기 위해, 크기를 줄이고, 라이프-스팬을 확장하고, 전원 출력을 늘립니다 .

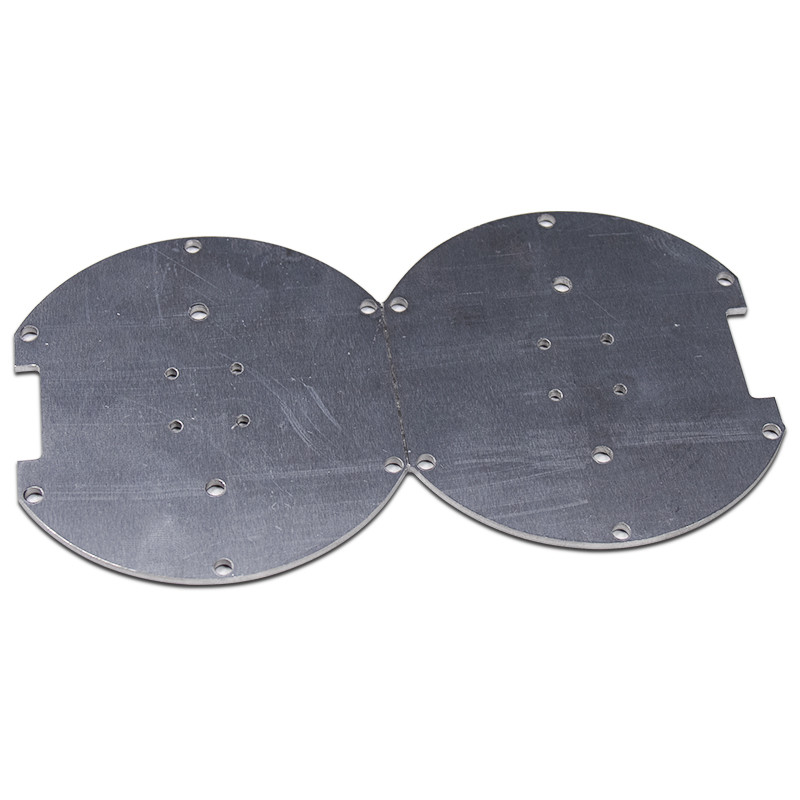

3. 메탈 서브스트레이트
어떤 종류의 금속이 절연 메탈 서브스트레이트가 열팽창계수, 열전도율, 강도, 견고성, 무게, 표면상태와 메탈 서브스트레이트의 비용의 종합 감안에 의존하기 때문에 사용됩니까.
일반적으로, 비용과 기술적 성과와 같은 조건을 고려해서 알루미늄 판은 이상적 선택입니다. 이용 가능한 알루미늄 판은 6061, 5052세의 1060년과 기타입니다. 열전도율에 대한 더 높은 요구가 있다면 역학적 성질, 전기적 성질과 다른 특성, 구리 플레이트, 스테인레스 강판, 철편과 실리콘 강판은 또한 사용될 수 있습니다.

한 :  예. 우리의 생산 전에 형식적으로 우리에게 통보하고 우리의 샘플을 기반으로 첫째로 디자인을 확인하세요.

Q2 :  당신은 제품을 위한 개런티를 제공합니까?
한 :  예, 우리는 자사 제품에 2년 보증을 제공합니다..

Q3 :  내가 당신의 품질을 확인하기 위해 샘플을 얻을 수 있습니까?
한 :  가격 인증 뒤에, 당신은 테스트와 사정을 위한 샘플을 위한 주문을 할 수 있습니다.
