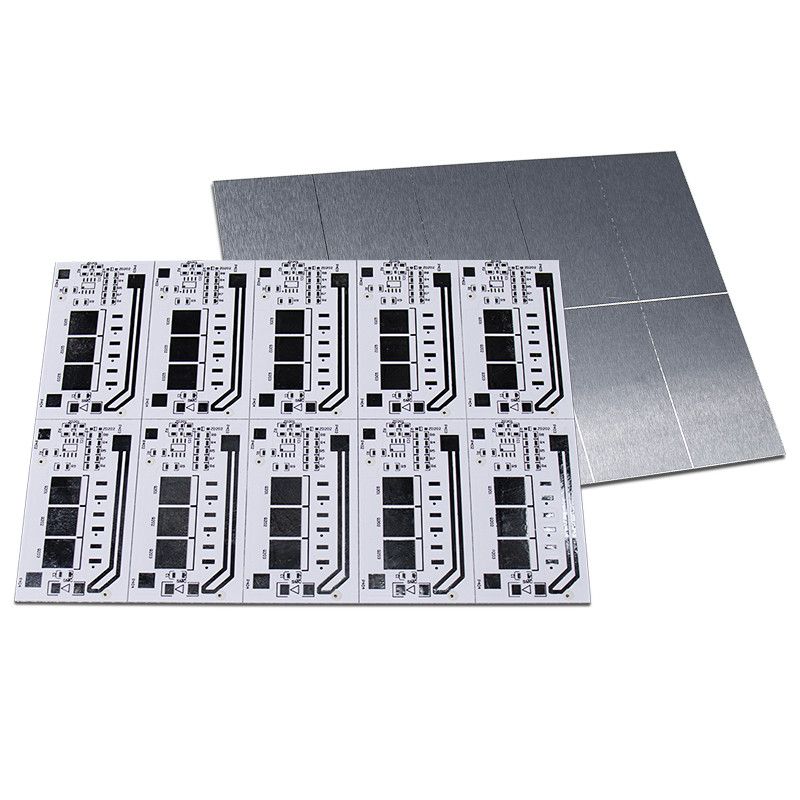

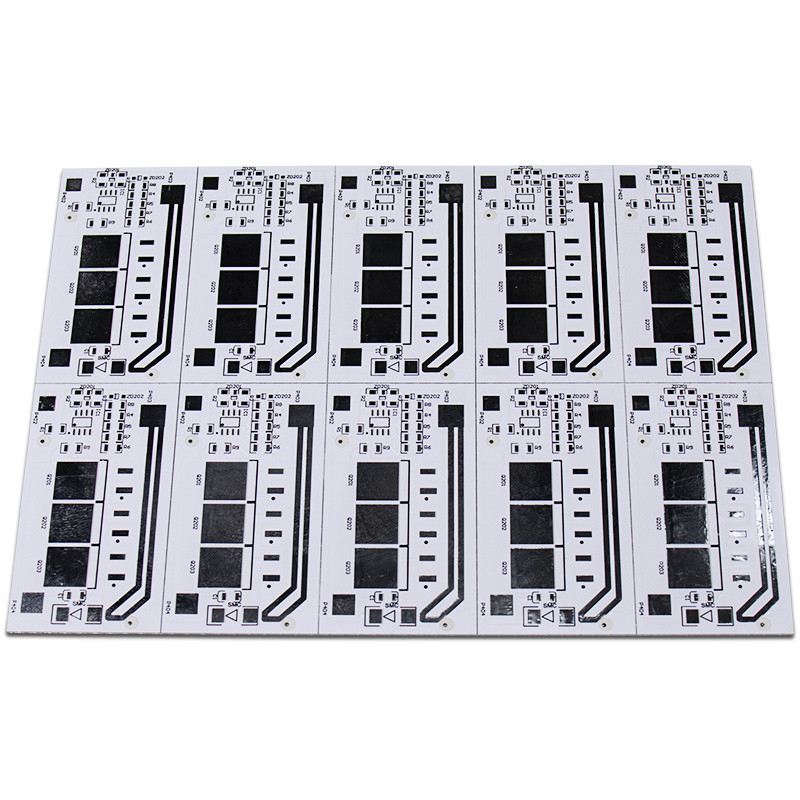

94v0 전자적 알루미늄 주도하는 PCB 보드 일 측면 회로판
|
레이어
|
1~64 레이어
|
|
재료
|
FR4, CEM1, CEM3, 알루미늄
|
|
생산력
|
30000 ㎡/months
|
|
보드 형상
|
직사각형, 라운드, 슬롯, 차단, 복잡한 불규칙
|
|
이사회 절단
|
전단기, V-스코어, 반대로 가라앉는 라우트된 탭
|
|
판 두께
|
0.2~8.0mm, 플렉스 0.1-0.25mm
|
|
구리 중량
|
0.5oZ~12oZ
|
|
솔더 마스크
|
빨갛, 하얗, 노랗, 푸르, 검, 자주빛 기타 등등 이중의 측면을 가진 녹색 LPI.솔더 마스크
|
|
실크 스크린
|
백인, 노랑색, 검은 기타 등등에서 더블-사이드 또는 단일면
|
|
민 선 폭 / 공간
|
0.08 mm/3mil
|
|
맥스 보드 치수
|
25.6inch*43.3inch 또는 650mm*1100mm
|
|
민 보오링공 지름
|
0.1 밀리미터
|
|
민 레이저 천공기 구멍 직경
|
0.075 밀리미터
|
|
표면가공도
|
HASL, ENIG, 침적식 주석, 이머젼 실버, OSP, ENEPIG 기타 등등
|
|
판 두께 관용
|
± 10%
|
|
민 슬롯 폭
|
0.12",3.0mm,or 120 밀리리터
|
|
V-스코어 깊이
|
20-25%의 판 두께
|
|
PTH 벽 두께
|
>0.025mm
|
|
PTH 홀 Dia 허용한도
|
±0.076mm
|
|
비 PTH 홀 Dia 허용한도
|
±0.05mm
|
|
홀 위치 일탈
|
±0.076mm
|
|
수축 공
|
예
|
|
품질 기준
|
IPC-A600F/MIL-STD-105D
|
|
설계 화일 포맷
|
거버 RS-274X, 274D세의 독수리와 오토캐드의 데이터 교환 방식, DWG
|
알루니늄 코어와 LED PCB 디자인의 향상은 여러 새롭고 개선된 능력을 고려했습니다. 알루미늄은 프린트 회로 기판과 LED로부터의 더 많은 열기를 이동시킵니다. 섬유 유리 PCB는 열 강화 때문에 그들이 수용할 수 있는 LED 라이트의 비중의 제한을 가집니다. 알루니늄 코어는 표준화 코어 또는 섬유 유리 토대와 비교하여 더 큰 온도 제어를 제공합니다.
온도 제어를 향상시키기 위한 알루미늄의 능력은 다음과 같은 이점을 고려합니다 :
알루미늄 주도하는 PCB 보드 애플리케이션의 일부 :
센즈헨 이이즈후오 전자 Co., Ltd．는 국가적 첨단 기업이 ISO9001을 보증했다는 것 입니다 : 2015년 국제적 품질 경영 시스템. 우리는 CE, ROHS, UL 인증을 가지고 있습니다. 그것은 2012년에 설립되었고 공장 지역,공장 면적이 6,000 평방미터 이상과 131명의 근로자와 2 교대로 구성됩니다. 우리는 알루미늄 PCB, FR4 PCB, LED PCBA와 다른 관련 상품을 제조할 역량을 가집니다. 우리는 또한 PCB 디자인, 인쇄 회로 판 어셈블리와 같은 서비스와 PCB 설계 서비스를 위한 LED SMT 기판 처리를 제공하고 있습니다. 제품은 방열을 요구하는 조명, 전자, 통신, 자동차와 다른 업계에서 넓게 사용됩니다. 우리의 전문가들은 우리의 고객들을 위한 특정 요구 사항을 이해하기 위해 가까운 결합에서 일합니다. 품질 테스팅 단위에, 우리는 꼼꼼하게 각각 제품을 테스트합니다, 이렇게 하여 국제적 품질 기준의 그들의 순응성의 결과가 됩니다. 우리는 고객들을 위해 ODM 또는 OEM 원 스톱 서비스를 할 수 있습니다.
FAQ :
Q1. 당신은 MOQ를 제한되게 합니까?
한 : 우리는 어떠한 MOQ도 제한되게 하지 않습니다, 우리가 받아들이는 최저량의 주문이 1 PC입니다.
Q2 : 당신의 공급 능력은 어떻습니까?
한 : 우리의 공급 능력은 매일 2000sqm 시경에 있습니다. 거기서 우리의 25 000 스큐텀 공장 공간 호스트들 R&D, 마케팅, 물류관리와 조달 작동.
Q3 : 그것이 내 로고를 제품에 프린트하기 위한 OK입니까?
한 : 예. 우리의 생산 전에 형식적으로 우리에게 통보하고 우리의 샘플을 기반으로 첫째로 디자인을 확인하세요.
