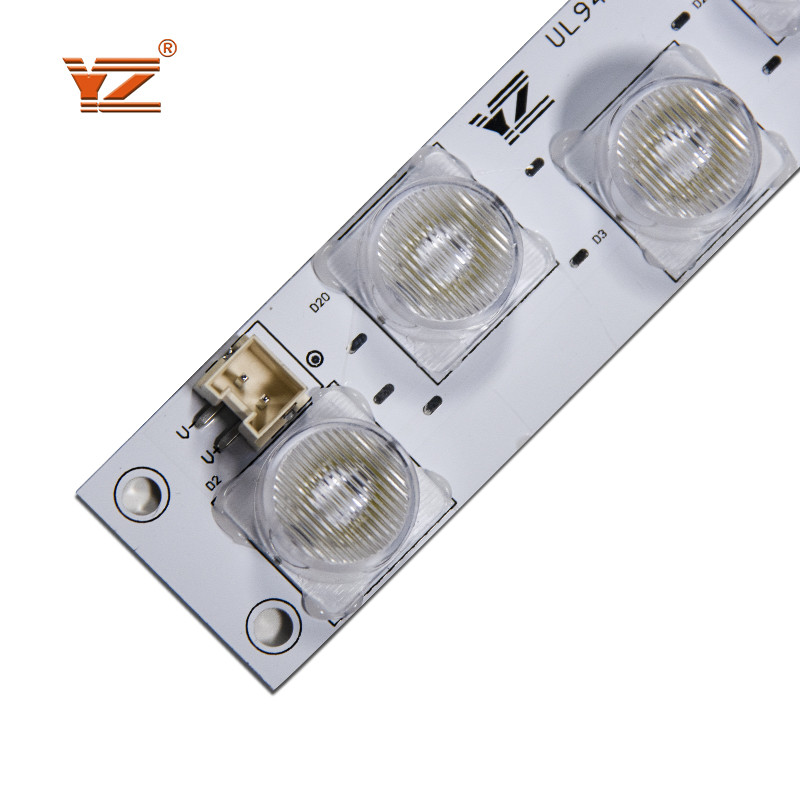

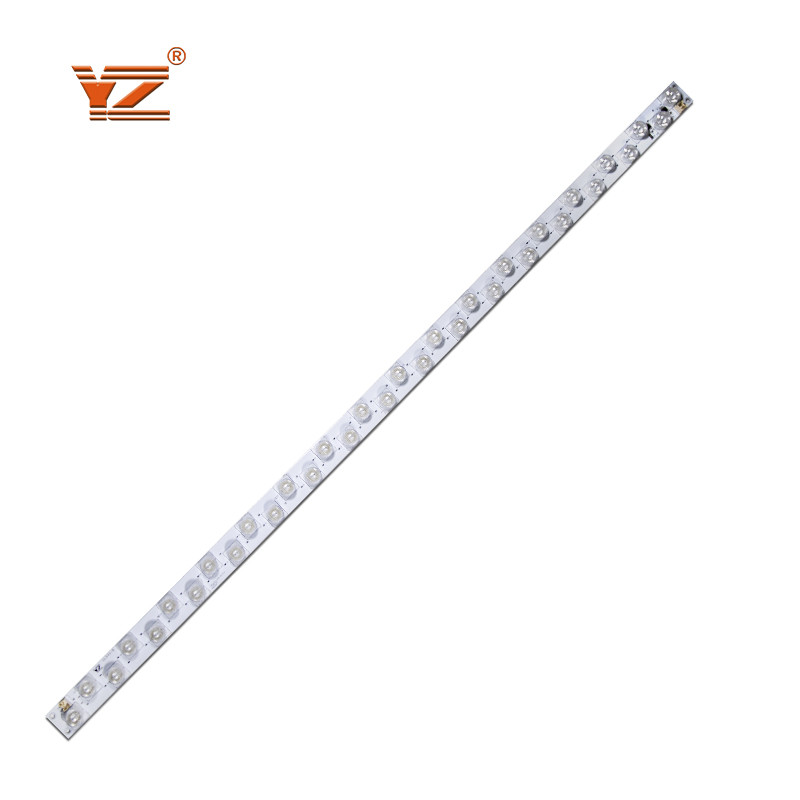

PCBA 마커는 PCB 보드 eep사인 국회 주도하는 전구 회로판을 이끌었습니다
전자는 우리의 일상 생활들의 일체형 부품입니다. 우리의 스마트 폰부터 우리의 자동차까지 모든 것은 전자 부품을 포함합니다. 또한 PCB로 알려진 프린트 회로 기판이 이러한 전자공학의 중심에서 있습니다.
대부분의 사람들은 그들이 그들을 볼 때 프린트 회로 기판을 인지합니다. 일렬로 이것들은 커버된 작은 그린 칩이고 당신이 제거한 전자 장치의 중심에서 발견할 구리 부분입니다. 섬유 유리, 신호 동선과 다른 금속 부품류로 만들어진, 이러한 이사회는 에폭시로 함께 지탱되고 솔더 마스크로 격리됩니다. 이 솔더 마스크는 저 특성 청색이 나오는 곳입니다.
그러나, 당신이 지금까지 성분과 그 이사회가 굳게 떨어지지 않았것을 관찰했습니까? 결코 그들을 PCB 보드의 공정한 장식으로 간주하지 마세요. 진보적 회로판은 성분이 그것에 설치될 때까지 그것의 기능성을 줄 수 없을 것입니다. 계속 탑재된 부품과 PCB는 모이는 PCB로 불리고 제조 절차가 개요를 위해 인쇄 회로 판 어셈블리 또는 PCBA로 불립니다. 베어 보드, 불려진 추적 위의 신호 동선이 전기적으로 연결기와 성분을 서로에 연결합니다. 회로판이 특히 계획된 방식으로 작용할 수 있게 허락하면서, 그들은 이러한 특징 사이에 신호를 운영합니다.
기술 명세서 |
최소 선로 폭 / 격차 :3.5/4mll(laserdrill) 다층 :0.40-4.0mm, 민 솔더 마스크 다리 :0.08 밀리미터 종횡비 : 8 : 1
|
|||
센즈헨 이이즈후오 전자 Co., Ltd.는 ISO9001의 증명된 국가적 첨단 기업입니다 : 2015년 국제적 품질 경영 시스템. 그것은 2012년에 설립되었고, 전자 기술의 혁신과 환경 친화적 개발에 전념했습니다. 그것은 다양한 메탈 피씨비, LED와 관련 상품의 제조와 판매에서 사용됩니다. 제품은 방열을 요구하는 조명, 전자, 기계, 통신, 자동차와 다른 업계에서 넓게 사용됩니다. 일반적인 8년 이상의 산업 경험으로 상급 관리 팀과 연구 개발 디자인 팀과 함께, 우리는 강한 세계적 분포 네트워크와 판매 채널을 만들었고 자사 제품이 아시아-태평양, 유럽, 미국과 중동에서 잘 판매됩니다.
FAQ :
Q1. 당신이 PCB 인용을 위해 어떠한 상술을 필요로 합니까?
한 : 우리는 당신을 인용하기 위해 당신의 PCB 거버 파일, 판 두께, 구리 두께, 표면 마감과 양을 필요로 합니다.
Q2. 어떻게 당신이 상품을 수송합니까고 얼마나 오래 그것이 등장을 잡습니까?
한 : 우리는 보통 DHL에 의해 운반합니다, UPS,FedEx와 TNT.It가 도달하기 위해 3-5 일을 걸립니다.
Q3 : 당신은 MOQ를 제한되게 합니까?
한 : 우리는 어떠한 MOQ도 제한되게 하지 않습니다, 우리가 받아들이는 최저량의 주문이 1 PC입니다.
