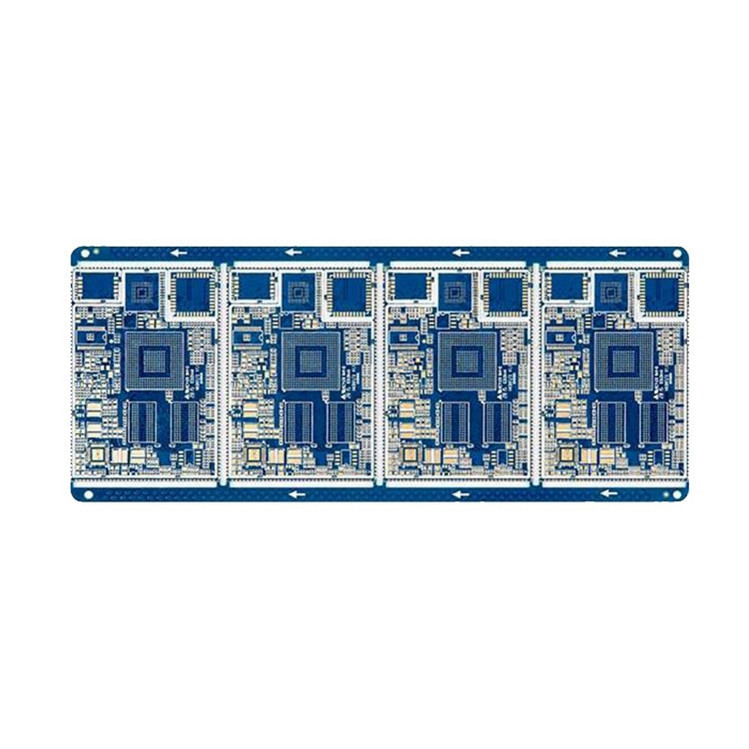

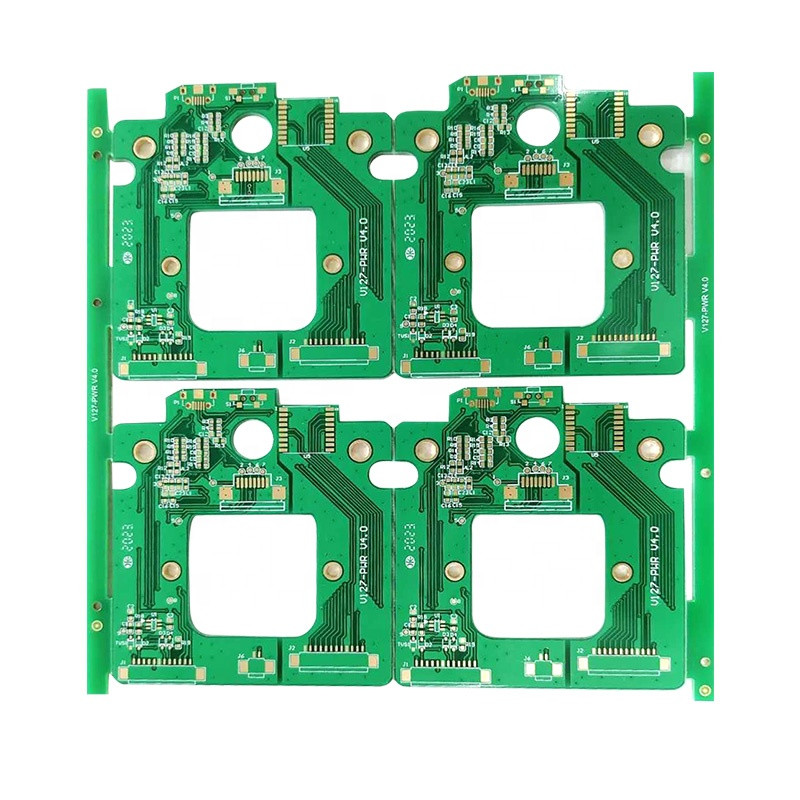

사용자 정의 전자 회로 기판 FR4 94v0 ROHS PCB 공급 업체
에폭시 수지로 강화된 유리 섬유 라미네이트 시트로 제공되는 PCB 기재입니다.견고한 특성과 난연성으로 인해 인쇄 회로 기판의 일반적인 라미네이트 기판입니다.따라서 회로 기판에 필요한 절연을 제공하는 것이 중요합니다.FR4 보드는 G-10 보드가 여전히 열 파괴가 핵심인 애플리케이션을 찾는 만큼 G-10 보드를 대체했습니다.
FR4 재료는 플라스틱 난연성과 관련하여 UL94V-0 표준을 준수합니다.이 표준은 화재를 전파할 수 없도록 하고 물질이 타기 시작하면 즉시 진압합니다.
Fr4 재료는 브롬을 사용합니다.할로겐 화학 원소는 화재에 강하므로 FR-4에 난연 특성을 제공하는 데 가치가 있습니다.
또한 물을 흡수할 수 없으며 특히 습하거나 건조한 환경에서 놀라운 단열 능력 외에도 높은 기계적 강도를 유지합니다.
FR4 소재는 또한 섭씨 115도에서 200도 사이의 높은 유리 전이 온도를 가지고 있습니다.그러나 이는 제조 방법 및 사용된 수지 유형에 따라 다릅니다.대부분의 경우 FR4 PCB에는 두 개의 구리 레이어 라미네이트 사이에 FR4가 끼워져 있습니다.
FR4 재료는 표준 FR4로 올 수 있으며, 높은 TG FR-4, 높은 CTI FR-4 및 적층 구리가 없는 FR4.표준 FR4는 섭씨 140~50도의 내열성을 가지며 높은 TG FR4는 섭씨 180도의 유리 전이 값을 갖습니다.반면에 높은 CTI FR4의 지수는 600V를 초과하며 적층 구리가 없는 FR4는 기판 지지 및 절연 플레이트에 이상적입니다.
FR4 재료의 두께는 다양한 PCB 응용 분야에서 중요한 역할을 합니다.따라서 올바른 두께를 선택할 때는 다음 사항을 고려해야 합니다.
| 안건 | 능력 |
| 기본 재료 | FR-4 / 하이 TG FR-4 |
| 레이어 | 1-22 |
| 완성된 내부/외부 구리 두께 | 1-6온스 |
| 완성된 판두께 | 0.2-7.0mm |
| 최소 구멍 크기 |
기계 구멍: 0.15mm 레이저 구멍: 0.1mm |
| 제어된 임피던스 | +/-5% |
| 플러깅 비아 기능 | 0.2-0.8mm |
| 개요 프로필 | Rout/ V-cut/ Bridge/ 스탬프 구멍 |
| 표면 처리 | HASL, HASL 무연, Immersion Gold, Immersion Tin, HOSP… |
가장 기본적인 인쇄 회로 기판은 표면 중 하나에만 구리 트랙 또는 상호 연결을 포함하는 기판입니다.이러한 종류의 기판을 1층 인쇄 회로 기판 또는 1층 PCB라고 합니다.단층 인쇄 회로 기판은 내부 층과 외부 층을 가지고 있습니다.
아래 그림에서 단층 인쇄 회로 기판의 스택 업을 볼 수 있습니다.
PCB 기판은 FR4, 금속 또는 세라믹일 수 있습니다.FR4가 주로 사용되며 강화 에폭시 라미네이트 소재입니다.인쇄회로기판의 베이스 기판입니다.내구성이 매우 뛰어난 소재이며 다양한 두께 유형이 있습니다.일부 PCB, 특히 저렴한 PCB는 다른 재료로 만들어지며 FR4 내구성이 부족합니다.
구리 층은 구리의 얇은 호일입니다.접착제와 열로 보드에 라미네이팅됩니다.일반적으로 양면 인쇄 회로 기판의 양면에 적용됩니다.2층 또는 양면 보드는 구조에 2개의 구리 층이 있음을 의미합니다.하나 또는 16개 이상의 구리 레이어만 있는 PCB를 찾을 수 있습니다!
PCB 보드가 왜 녹색인지 궁금해 한 적이 있습니까?솔더 마스크 레이어 때문입니다.이것은 구리 호일 위의 최상층이며 인쇄된 기판에 녹색을 부여합니다.이 레이어의 주요 목적은 실수로 땜납이나 금속에 접촉하지 않도록 구리 트레이스를 절연하는 것입니다.일반적인 색상은 녹색이지만 솔더 마스크는 거의 모든 가능한 색상으로 제조될 수 있다는 점을 염두에 두십시오.
솔더 마스크 위에 흰색 실크스크린 층이 적용됩니다.숫자, 기호, 문자 등을 삽입하여 게시판에 대한 이해를 돕기 위한 지침과 같이 안내용으로 사용합니다.다시 말하지만, 모든 색상을 사용할 수 있으며 노란색, 빨간색 또는 검은색 실크스크린이 있는 PCB가 있습니다.
심천 Yizhuo 전자 Co., 주식 회사2012 년에 설립되었으며 우리 공장 면적은 5,000 평방 미터 이상입니다.우리는 100명 이상의 직원과 20명의 직원이 있습니다. 우리는 알루미늄 PCB 및 FR4 PCB 제조업체이며, 우리의 제품은 조명, 전자, 신에너지, 의료, 자동차 및 기타 산업 분야에서 널리 사용됩니다. 우리의 PCB 생산 능력은 120000 sq.m에 도달할 수 있습니다. /달마다 .
우리 공장은 ISO 9001:2015 시스템을 통과했으며 CE, ROHS, UL 인증을 받았습니다.우리의 생산 능력과 R&D 팀을 기반으로 고객을 위한 ODM 또는 OEM 서비스를 수행할 수 있습니다.우리 제품은 전 세계적으로 잘 팔리고 있습니다.
저희에게 문의를 보내 주셔서 감사합니다!
우리의 서비스:
* PCB 및 PCBA OEM/ODM 서비스
* 전자 회로 기판 원스톱 서비스
* 2년 제품 보증
* 기능성과 미관 모두 100% 품질 검증된 제품입니다.
자주하는 질문:
Q1.어떤 서비스를 제공할 수 있습니까?
A: 우리는 2012년부터 OEM PCB 및 PCBA 제조업체이며 RD PCB 제조, SMT 및 조립 PCBA를 포함한 원스톱 솔루션을 제공할 수 있습니다.
Q2.품질을 확인하기 위해 샘플을 어떻게 얻을 수 있습니까?
A: 가격 확인 후 테스트 및 평가용 샘플을 주문할 수 있습니다.
Q3.리드 타임은 얼마나 걸립니까?
ㅏ:샘플의 경우 5-7 작업 일이 소요됩니다.대량 주문의 경우 영업일 기준 10-15일이 소요됩니다.
