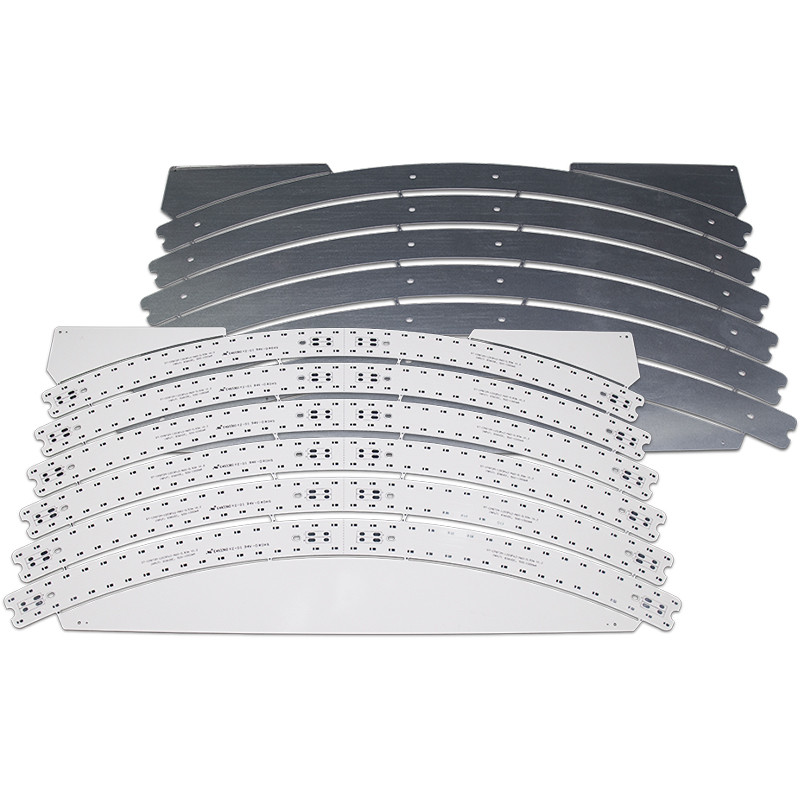

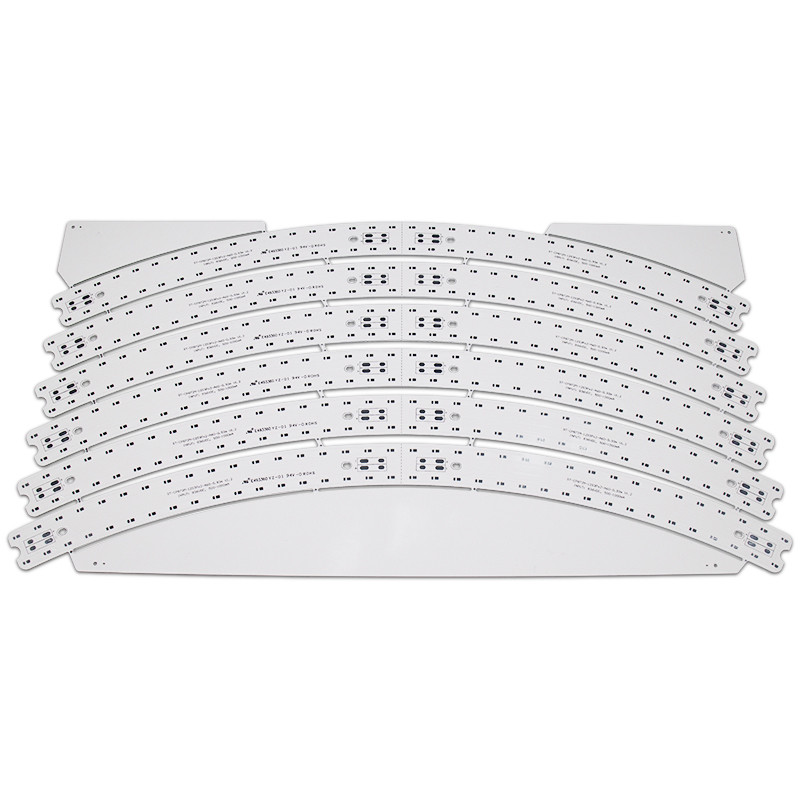

100W 120W 500W 1000W 3030 LED는 경금속 핵심 인쇄 회로 기판을 성장시킵니다
1. 소개
LED PCB는 단면 알루미늄 PCB의 일종으로 가로등, LED 램프 및 가정용 램프에 널리 사용됩니다.
2. 재질: 알루미늄 기반 PCB
| 안건 | 단위 | 사양 | 테스트 조건 | |
| 단열재 두께 | 음 |
최대 분 |
200 60 |
— |
| 땜납 저항 (288℃) | 비서. | 분 | 600 | IPC-TM-650 2.4.13.1 |
| 열충격 | 288℃10”/사이클 | 분 | 6번 | IPC-TM-650 2.4.13.1 |
| 박리 강도(정상 상태) | 파운드/인치 | 분 | 9 | IPC-TM-650 2.4.8 |
| 고장 전압 | V/밀 | 750 | IPC-TM-650 2.5.6 | |
| 체적 저항률(정상 상태>E+14) | Ω · cm | 1.8*1015 | IPC-TM-650 2.5.17.1 | |
| 표면 저항(정상 상태>E+12) | Ω | — | 3.5*1014 | IPC-TM-650 2.5.17.1 |
|
유전 상수 1MHz 정상 상태 1GHz 정상 상태 |
— |
5.6 5.3 |
IPC-TM-650 2.5.5.3 2.5.5.5 2.5.5.6 |
|
|
소산 상수 1MHz 정상 상태 1GHz 정상 상태 |
0.013 0.010 |
IPC-TM-650 2.5.5.3 2.5.5.5 2.5.5.9 |
||
| 수분 흡수 | % | 0.2 | IPC-TM-650 2.6.2.1 | |
|
열 전도성 (절연층에서만 측정) |
승/m℃ | 1.0 | ASTM-E1461 | |
| 가연성 | 94V-0 | 통과하다 | IPC-TM-650 2.3.9 | |
| Tg | ℃ | 100 | IPC-TM-650 2.4.24 | |
| Td | ℃ | 410 | 미정(5wt% 손실) | |
| MOT(RTI) | ℃ | 130 | UL746B | |
| CTI(비교 추적 지수) | V | >600 (PLC=0) | UL746E DSR |
3. 인증: UL, ROHS, 리치, ISO
4. 사용 범위: 조명, 자동차 전자 장비, 전원 공급 장치, 전자 제어, 컴퓨터 장비, 통신 전자 등
5. 어떤 전시회에 참가했습니까?
뉴델리 전시회, 모스크바 전자 전시회 등
6. 서비스
1. 빠른 응답
2. 좋은 품질을 바탕으로 합리적인 가격
3. 원스톱 서비스 제공(부품, OEM)
4. 풍부한 인벤토리 및 습관적 재료 준비
7. 지불 방법:
T/T, 페이팔, 신용카드, 웨스턴 유니온 등
알루미늄 회로 기판에는 열을 전달하는 효과가 있는 열전도성 유전 물질의 얇은 층이 포함되어 있습니다.
알루미늄 회로 기판은 알루미늄 베이스 PCB, 플렉시블 알루미늄 PCB, 금속 클래드 인쇄 회로 기판(MCPCB), 절연 금속 기판(IMS 또는 IMPCB) 등으로도 불립니다.
알루미늄 회로 기판은 독특한 적층 구조로 구성되어 있습니다.
인쇄 회로는 FR-4에 비해 더 높은 전류를 전달할 수 있는 구성 요소를 조립 및 연결하기 위해 1oz-10oz 구리 층으로 에칭됩니다.
절연층의 주요 역할은 절연 및 열전도율이며 열을 분산시키고 장치의 작동 온도를 낮추어 출력을 높이고 부피를 줄이며 수명을 연장하는 데 도움이 되는 알루미늄 PCB의 중심 역할을 합니다.
금속 기판은 알루미늄 PCB의 열 및 기계적 전도성 요구 사항에 따라 선택할 수 있으며 알루미늄이 이상적인 선택이지만 구리, 스테인리스 강, 철, 규소 강 등도 선택됩니다.
