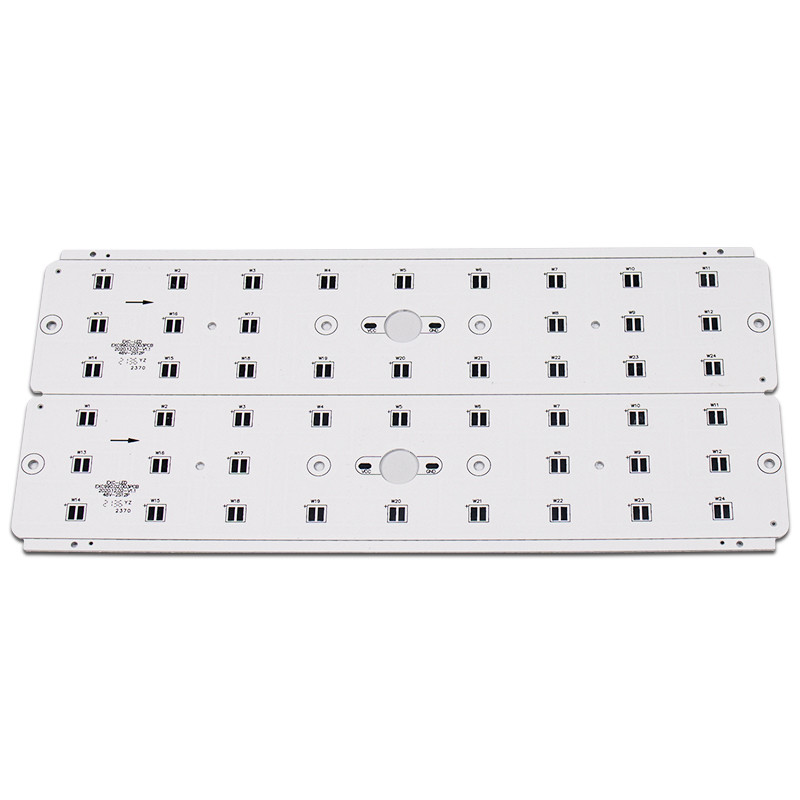

1-2w/mk 알루미늄 인쇄 회로 기판 가로등 Dob Led 모듈
LED PCB는 알루미늄, 철 또는 구리와 같은 금속을 기본 재료로 사용하는 금속 코어 PCB입니다.대부분의 경우 LED PCB는 알루미늄 PCB입니다.알루미늄은 다른 금속에 비해 저렴하고 가볍기 때문에 LED PCB의 제조에 주로 사용됩니다.따라서 LED PCB는 알루미늄 PCB와 유사하다고 말할 수 있습니다.
알루미늄 LED PCB는 3개의 레이어로 구성됩니다.이러한 층은 구리 층, 유전체 층 및 알루미늄 베이스 층입니다.최상층은 PCB에서 전기적 연결을 만드는 구리층입니다.이 레이어는 모든 유형의 PCB에서 표준입니다.이 층을 보호하기 위해 표면 마감이 사용됩니다.구리는 우수한 전도성을 제공하고 회로를 완성합니다.
다음 층은 금속 코어 PCB에서 매우 중요한 유전체 층입니다.이 유전체층은 절연체 역할을 하며 베이스 알루미늄층에 전류가 흐르는 것을 방지합니다.층은 열전도율이 우수하여 방열에 좋습니다.

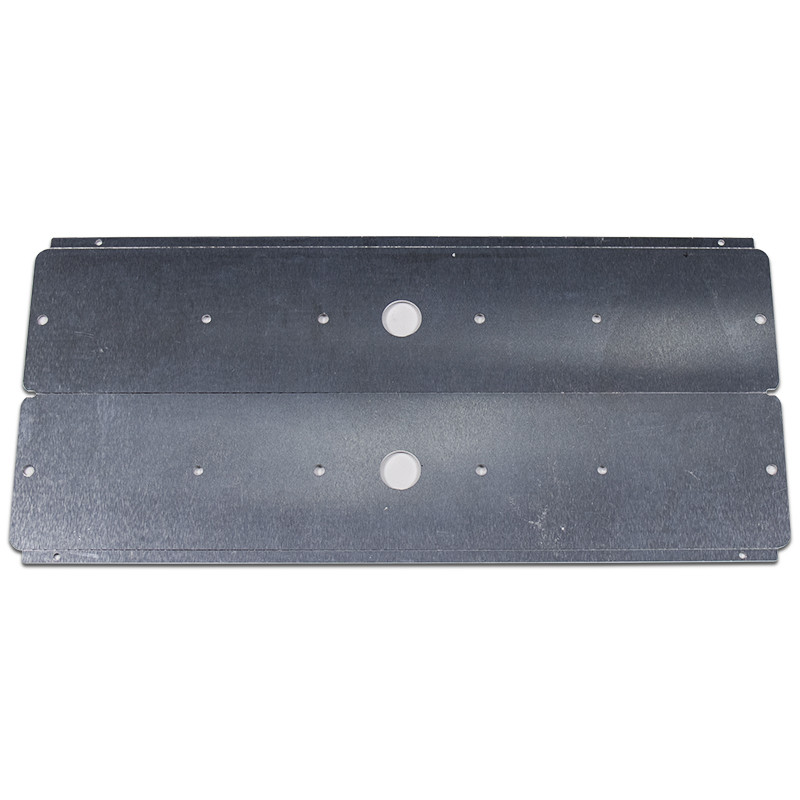

PCB의 마지막 레이어는 알루미늄으로 만들어진 베이스 레이어입니다.이 레이어는 보드를 고유하게 만들고 별도의 ID를 제공합니다.베이스 레이어로 인해 PCB는 FR-4보다 내구성이 뛰어납니다.마모와 고온을 견딜 수 있습니다.또한 방열에 탁월합니다.구리와 철보다 가볍습니다.
|
PCBA 기능
|
|
|
턴키 PCBA
|
PCB+컴포넌트 소싱+어셈블리+패키지
|
|
조립 세부 사항
|
SMT 및 스루홀, ISO SMT 및 DIP 라인
|
|
리드 타임
|
프로토타입: 작업일 기준 15일.대량 주문: 20~25 작업 일
|
|
제품 테스트
|
플라잉 프로브 테스트, X-ray 검사, AOI 테스트, 기능 테스트
|
|
수량
|
최소 수량: 1pcs.시제품, 소액 주문, 대량 주문, 모두 OK
|
|
필요한 파일
|
PCB: 거버 파일(CAM, PCB, PCBDOC)
|
|
구성 요소: BOM 목록(BOM 목록)
|
|
|
조립품: Pick-N-Place 파일
|
|
|
PCB 패널 크기
|
최소 크기: 0.25*0.25인치(6*6mm)
|
|
최대 크기: 20*20인치(500*500mm)
|
|
|
PCB 솔더 유형
|
수용성 솔더 페이스트, 무연 RoHS
|
|
구성 요소 세부 정보
|
0201 사이즈까지 패시브 다운
|
|
BGA 및 VFBGA
|
|
|
무연 칩 캐리어/CSP
|
|
|
양면 SMT 어셈블리
|
|
|
미세 피치 0.8mils
|
|
|
BGA 수리 및 리볼
|
|
|
부품 제거 및 교체
|
|
|
구성 요소 패키지
|
컷 테이프, 튜브, 릴, 느슨한 부품
|
|
PCB 조립 공정
|
드릴링-----노출-----도금-----에칭 및 스트리핑-----펀칭-----전기 테스트-----SMT-----파
납땜-----조립-----ICT-----기능 테스트-----온도 및 습도 테스트 |
Shenzhen Yizhuo Electronics Co., Ltd.는 ISO9001: 2015 국제 품질 관리 시스템에 의해 인증된 국가 하이테크 기업입니다.2012년에 설립되었으며 전자 기술의 혁신과 지속 가능한 개발에 전념해 왔습니다.각종 금속 PCB, LED 및 관련 제품의 제조 및 판매에 사용됩니다.제품은 조명, 전자, 기계, 통신, 자동차 및 기타 방열이 필요한 산업에 널리 사용됩니다.평균 8년 이상의 업계 경험을 가진 고위 관리 팀과 R&D 디자인 팀과 함께 우리는 강력한 전 세계 유통 네트워크와 판매 채널을 구축했으며 우리 제품은 아시아 태평양, 유럽, 아메리카 및 중동.
자주하는 질문:
Q1.어떤 서비스가 있습니까?
A: 우리는 PCB 제조에서 PCB 조립, 테스트, 하우징 및 기타 부가가치 서비스에 이르기까지 원스톱 서비스를 제공할 수 있습니다.
질문 2:품질을 확인하기 위해 샘플을 어떻게 얻을 수 있습니까?
NS:가격 확인 후 테스트 및 평가용 샘플을 주문할 수 있습니다.
Q3: 제품에 내 로고를 인쇄해도 됩니까?
A: 네.생산 전에 공식적으로 알려주고 먼저 샘플을 기반으로 디자인을 확인하십시오.
