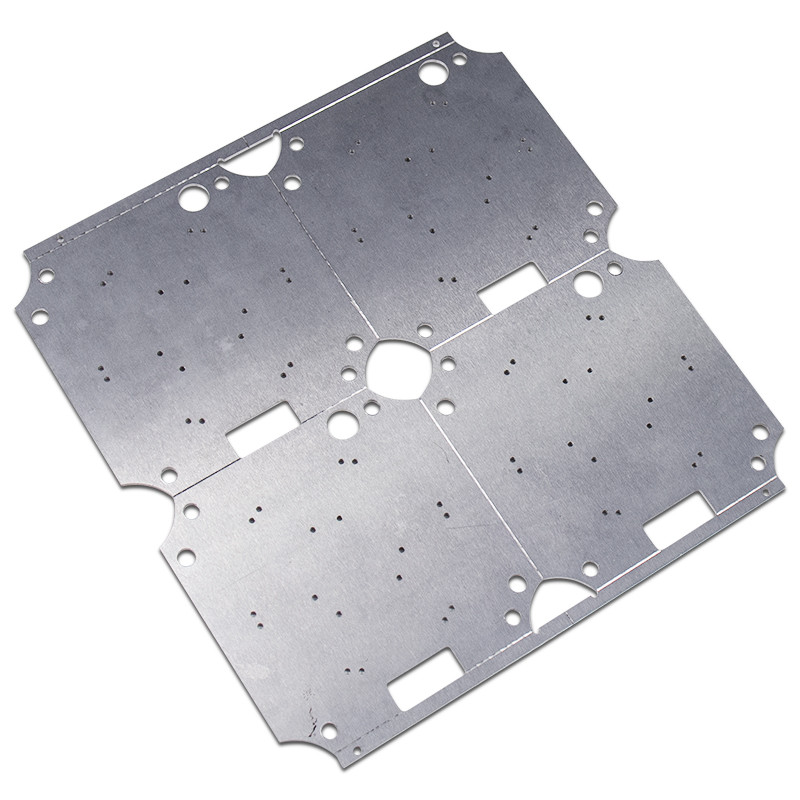

지도된 Pcb OEM 원스톱 서비스 94V0 알루미늄 인쇄 회로 기판
SMD는 표면 실장 장치의 약자입니다.표면 실장 기술(SMT)은 스루홀 기술을 거의 대체했습니다.그러나 표면 실장할 수 없는 부품에는 여전히 관통 구멍 기술이 사용됩니다.따라서 표면 실장 LED PCB는 매우 인기가 있습니다.
SMD는 PCB 위에 직접 배치할 수 있는 소형 부품입니다.
부품에 리드가 없거나 작은 리드가 있을 수 있으므로 구멍이 필요하지 않습니다.연결하는 데 사용되는 장치 끝에는 작은 접점만 있습니다.결과적으로 PCBA는 매우 컴팩트합니다.SMD는 리플로 납땜을 사용하여 납땜됩니다.먼저 베어 보드에 솔더 페이스트를 도포합니다.그런 다음 구성 요소를 선택하여 원하는 위치에 배치합니다.마지막으로 기판은 리플로우 오븐을 거치며 번거로움 없이 부품들이 직접 실장된다.

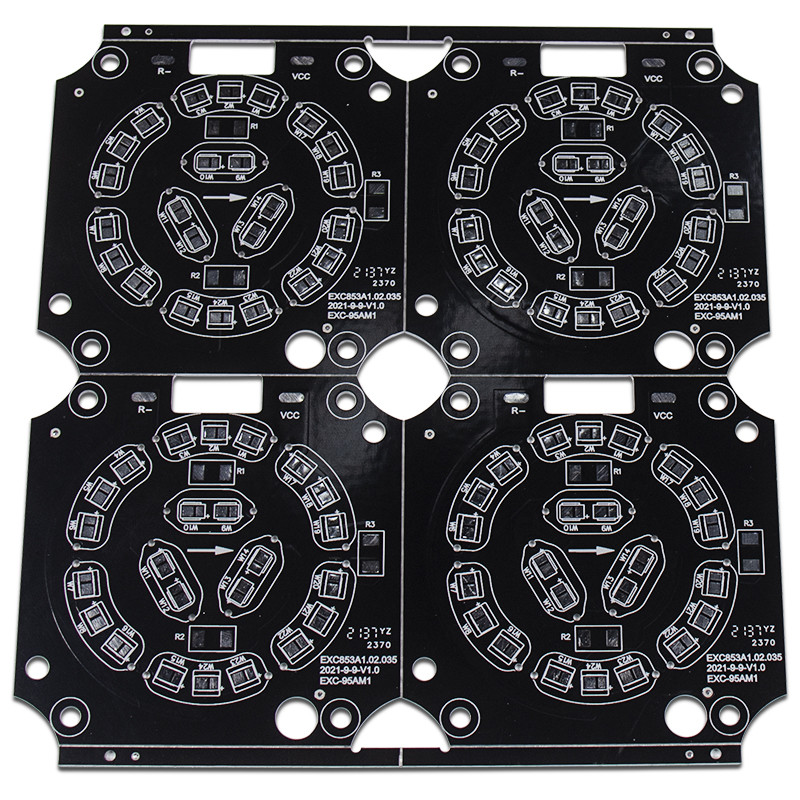

SMD LED PCB 보드에는 동일한 스루홀보다 더 작은 SMD LED가 포함되어 있습니다.SMD LED는 오늘날 널리 사용됩니다.그들은 더 높은 루멘 출력을 제공하여 해당 지역의 조도 수준을 향상시킵니다.그들은 더 효율적이고 더 밝습니다.이것이 SMD LED PCB 보드가 선호되는 이유입니다.
|
PCBA 기능
|
|
|
턴키 PCBA
|
PCB+컴포넌트 소싱+어셈블리+패키지
|
|
조립 세부 사항
|
SMT 및 스루홀, ISO SMT 및 DIP 라인
|
|
리드 타임
|
프로토타입: 작업일 기준 15일.대량 주문: 20~25 작업 일
|
|
제품 테스트
|
플라잉 프로브 테스트, X-ray 검사, AOI 테스트, 기능 테스트
|
|
수량
|
최소 수량: 1pcs.시제품, 소액 주문, 대량 주문, 모두 OK
|
|
필요한 파일
|
PCB: 거버 파일(CAM, PCB, PCBDOC)
|
|
구성 요소: BOM 목록(BOM 목록)
|
|
|
조립품: Pick-N-Place 파일
|
|
|
PCB 패널 크기
|
최소 크기: 0.25*0.25인치(6*6mm)
|
|
최대 크기: 20*20인치(500*500mm)
|
|
|
PCB 솔더 유형
|
수용성 솔더 페이스트, 무연 RoHS
|
|
구성 요소 세부 정보
|
0201 사이즈까지 패시브 다운
|
|
BGA 및 VFBGA
|
|
|
무연 칩 캐리어/CSP
|
|
|
양면 SMT 어셈블리
|
|
|
미세 피치 0.8mils
|
|
|
BGA 수리 및 리볼
|
|
|
부품 제거 및 교체
|
|
|
구성 요소 패키지
|
컷 테이프, 튜브, 릴, 느슨한 부품
|
|
PCB 조립 공정
|
드릴링-----노출-----도금-----에칭 및 스트리핑-----펀칭-----전기 테스트-----SMT-----파
납땜-----조립-----ICT-----기능 테스트-----온도 및 습도 테스트 |
Shenzhen Yizhuo Electronics Co., Ltd.는 ISO9001: 2015 국제 품질 관리 시스템에 의해 인증된 국가 하이테크 기업입니다.2012년에 설립되었으며 전자 기술의 혁신과 지속 가능한 개발에 전념해 왔습니다.각종 금속 PCB, LED 및 관련 제품의 제조 및 판매에 사용됩니다.제품은 조명, 전자, 기계, 통신, 자동차 및 기타 방열이 필요한 산업에 널리 사용됩니다.평균 8년 이상의 업계 경험을 가진 고위 관리 팀과 R&D 디자인 팀과 함께 우리는 강력한 전 세계 유통 네트워크와 판매 채널을 구축했으며 우리 제품은 아시아 태평양, 유럽, 아메리카 및 중동.
자주하는 질문:
Q1.어떤 서비스가 있습니까?
A: 우리는 PCB 제조에서 PCB 조립, 테스트, 하우징 및 기타 부가가치 서비스에 이르기까지 원스톱 서비스를 제공할 수 있습니다.
Q2: 귀사의 모든 제품은 UL, ROHS 등의 인증을 받았습니까?
A: 예, 우리는 ISO9001:2015, ISO14001:2015, IFA, UL, SGS, ROHS 인증을 받았습니다.
Q3: 제품에 내 로고를 인쇄해도 됩니까?
A: 네.생산 전에 공식적으로 알려주고 먼저 샘플을 기반으로 디자인을 확인하십시오.
