LED 빛을 위한 주문 단 하나 측 알루미늄 PCB 12V
1PCS
MOQ
큰.img.alt
풍모 갤러리 제품 설명 따옴표를 요구하십시오
풍모
기본 정보
원래 장소: 중국
브랜드 이름: Yizhuo
인증: UL,CE,ROHS
모델 번호: MC PCB 보드 05
하이 라이트:

사용자 지정 단일 측면 알루미늄 PCB

,

12V 단일 측면 알루미늄 PCB

,

12V 사용자 지정 LED PCB

결제 및 배송 조건
포장 세부 사항: 진공 패키지
배달 시간: 10-12 작업 일
지불 조건: 티/티
공급 능력: 120000 sq.m/달 당
제품 사양
층: 1-2 레이어
테스트: 픽스쳐 테스트 지그/플라잉 테스트
자격증: ISO9001:2008, ROHS, UL
표면 마무리: HASL 무연
실크 스크린: 백색, 황색, 흑색
힘: 3w/5w/7w/9w/12w/15w
제품 설명

사용자 정의 단면 알루미늄 pcb 12v led 조명 회로 기판 led pcb





상품명
PCB/DOB 보드
정격 전압
12v/24v/220v
재료
3w/5w/7w/9w/12w/13w
밝은 색
흰색/따뜻한 흰색/차가운 흰색/빨간색
온도
2700-1300k
재료
알류미늄
유통 기한
2 년

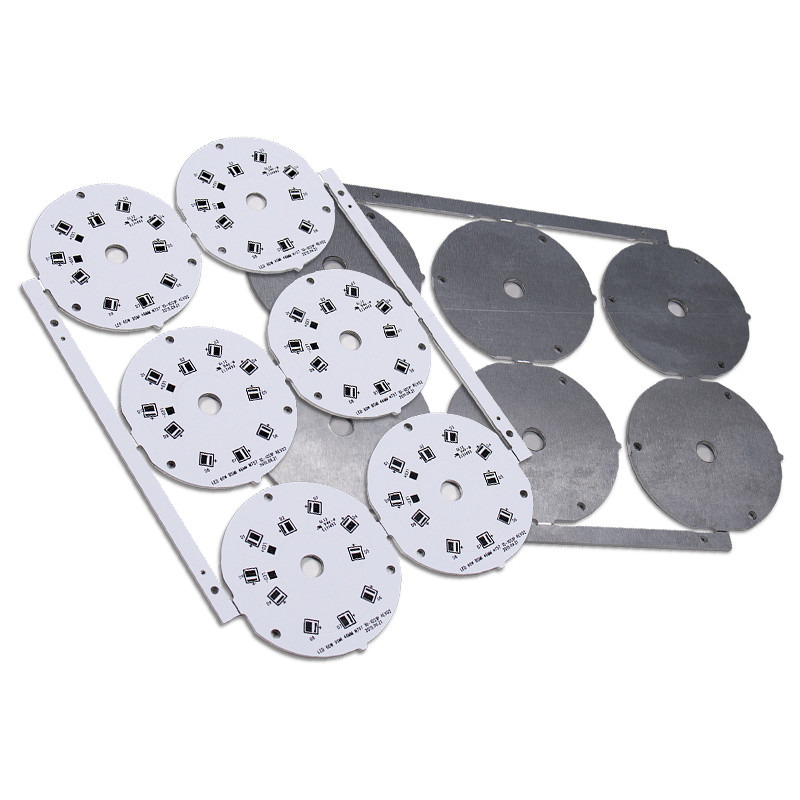

LED 빛을 위한 주문 단 하나 측 알루미늄 PCB 12V 0

알루미늄 PCB의 구조:

기본 알루미늄 PCB의 구조는 알루미늄 베이스로 뒷받침되는 CCL(Copper Clad Laminate) 구조입니다.CCL은 동박과 유전층이 구성되어 있습니다.알루미늄 베이스에는 보호용으로 추가 알루미늄 베이스 멤브레인이 있을 수 있습니다.



그림 2: 알루미늄 PCB의 구조



동박층: 제조업체는 일반적으로 애플리케이션이 큰 전류 전달 용량을 요구하지 않는 한 일반 FR-4 보드에 사용하는 것과 동일한 동박을 사용합니다.후자의 경우 두께가 1온스에서 10온스까지 다양한 비교적 무거운 구리를 사용합니다.동박의 내부는 일반적인 아연 및 황동 도금을 통해 박리 강도를 향상시키고 상부 표면은 산화를 방지하기 위해 화학 처리를 합니다.



유전체 층: 이 층의 두께는 50~200㎛로 다양하며 알루미늄 PCB의 핵심 기술을 형성합니다.유전층은 열전도율이 우수하고 열저항이 낮으며 전기절연성이 우수합니다.또한 열 노화 방지 특성이 뛰어나 열 및 기계적 응력을 견딜 수 있습니다.



유전층의 구조는 응용 분야에 따라 다릅니다.예를 들어 Universal 알루미늄 PCB는 유전층으로 에폭시 유리 섬유 프리프레그를 사용하고, 특수 알루미늄 PCB는 높은 열전도율의 수지를 사용하며, 고주파 알루미늄 PCB는 폴리이미드 또는 폴리올레핀 수지 유리 섬유의 프리프레그가 있는 유전층을 사용합니다. .



알루미늄 베이스 레이어: 이것은 지지 구성요소 역할을 하는 알루미늄 기판 재료입니다.높은 열전도율과 함께 베이스 레이어는 절단, 펀칭 및 드릴링을 포함한 일반적인 기계 제조 공정에 적합해야 합니다.




자주하는 질문:


Q1. 귀사의 모든 제품은 UL, ROHS 등의 인증을 받았습니까?
NS: 예, 우리는 ISO9001:2015, ISO14001:2015, UL, SGS, ROHS 인증을 받았습니다.


Q2.품질을 확인하기 위해 샘플을 어떻게 얻을 수 있습니까?
A: 가격 확인 후 테스트 및 평가용 샘플을 주문할 수 있습니다.

Q3:
제품에 대한 보증을 제공합니까?
NS:예, 제품에 대해 2년 보증을 제공합니다.
