OEM 12W LED 조명판 알루미늄 기초 원스톱 서비스

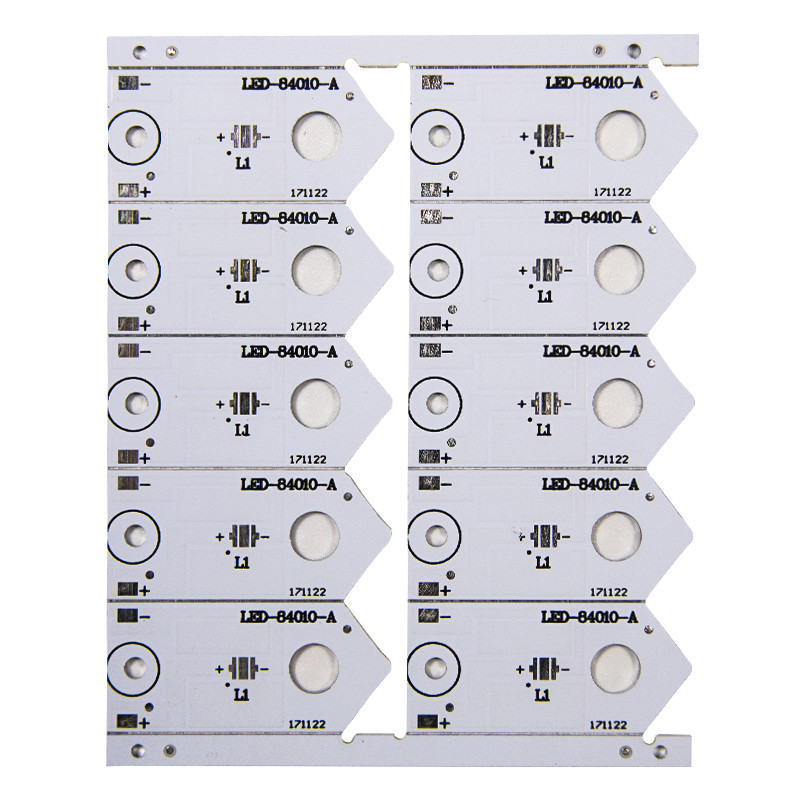

OEM PCBA 제조 업체 12W led pcb 보드 LED 조명 보드
알루미늄 PCB는 금속 코어 인쇄 회로 기판(MCPCB)의 한 유형으로 LED 조명 산업에서 널리 사용됩니다.
알루미늄 PCB 제조업체를 찾고 계시다면 Shenzhen Yizhuo PCB 공장은 열전도율이 높은 알루미늄 PCB 제조에 풍부한 경험을 가지고 있으며 일류 서비스와 광범위한 하이테크 옵션을 제공합니다.
MCPCB, Metal Core PCB, Thermal PCB – 원하는 이름이 무엇이든 간에 모두 기본 금속 재료를 회로 기판의 방열판 부분으로 사용하는 기판입니다. 이러한 유형은 일반적으로 알루미늄으로 구성된 금속 베이스로 제작됩니다(가장 일반적 ) 그러나 구리로도 생산할 수 있습니다.
알루미늄 PCB의 응용:
일반 조명 애플리케이션(가로등, 손전등, 스포트라이트 등)
백라이트 유닛 애플리케이션
시스템 자동차 LED 애플리케이션
전력 변환기: 통신, 고전압 조정기, 전원 공급 장치
하이브리드/전기 모터 제어 애플리케이션
태양광
|
층
|
1~64 레이어
|
|
재료
|
FR4, CEM1, CEM3, Hight TG, Rogers, F4B, Taconic, FR1, FR2, 94V0, 알루미늄
|
|
생산 능력
|
30000㎡/월
|
|
판형
|
직사각형, 원형, 슬롯, 컷아웃, 복잡한 불규칙
|
|
보드 커팅
|
전단, V-점수, 탭 라우팅, 카운터 침몰
|
|
보드 두께
|
0.2~8.0mm, 플렉스 0.1-0.25mm
|
|
구리 무게
|
0.5oZ~12oZ
|
|
솔더 마스크
|
양면 녹색 LPI, 빨간색, 흰색, 노란색, 파란색, 검정색, 보라색 등.솔더 마스크
|
|
실크 스크린
|
흰색, 노란색, 검정색 등의 양면 또는 단면
|
|
최소 선 너비/간격
|
0.08mm/3mil
|
|
최대 보드 치수
|
25.6인치*43.3인치 또는 650mm*1100mm
|
|
최소 드릴 구멍 직경
|
0.1mm
|
|
최소 레이저 드릴 구멍 직경
|
0.075mm
|
|
표면 마무리
|
HASL, ENIG, 침수 주석, 침수 은, OSP, ENEPIG 등
|
|
보드 두께 공차
|
± 10%
|
|
최소 슬롯 너비
|
0.12", 3.0mm 또는 120mils
|
|
V-점수 깊이
|
판두께의 20~25%
|
|
PTH 벽 두께
|
>0.025mm
|
|
PTH 구멍 직경 공차
|
±0.076mm
|
|
비 PTH 홀 직경 공차
|
±0.05mm
|
|
구멍 위치 편차
|
±0.076mm
|
|
싱크홀
|
예
|
|
품질 기준
|
IPC-A600F/MIL-STD-105D
|
|
디자인 파일 형식
|
Gerber RS-274X, 274D, Eagle 및 AutoCAD의 DXF, DWG
|
자주하는 질문:
Q1.MOQ가 제한되어 있습니까?
A: 우리는 제한된 MOQ가 없으며, 우리가 수락하는 최소 주문은 1pcs입니다.
Q2: 귀사의 모든 제품은 UL, ROHS 등의 인증을 받았습니까?
A: 예, 우리는 ISO9001:2015, ISO14001:2015, IFA, UL, SGS, ROHS 인증을 받았습니다.
Q3 : 품질을 확인하기 위해 샘플을 어떻게 얻을 수 있습니까?
A: 가격 확인 후 테스트 및 평가를 위해 샘플을 주문할 수 있습니다.
