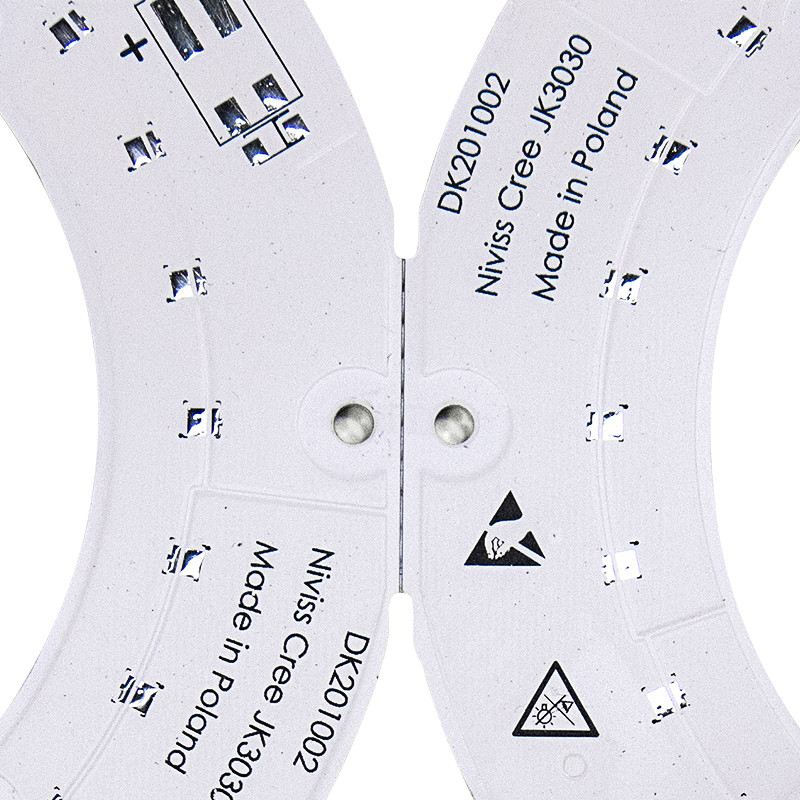

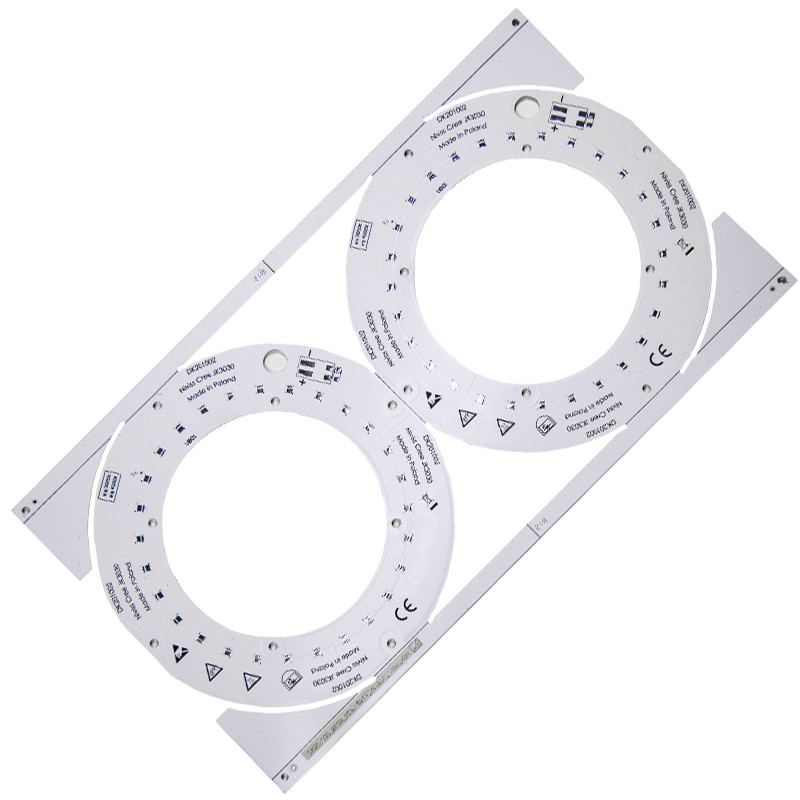

94v0 양면 PCB HASL OSP ENIG 금 손가락 표면 마무리
주문을 받아서 만들어진 94v0 물자를 가진 지도된 관 두 배 편들어진 알루미늄 Pcb
아니요. |
안건 |
대량 생산 |
원기 |
1 |
레이어 |
1-8 레이어 |
1-36 레이어 |
2 |
최대패널 크기 |
600*770mm(23.62″*30.31″) |
600*770mm(23.62″*30.31″) 500*1200mm(19.69″*47.24″) |
삼 |
최대 보드 두께 |
8.5mm |
8.5mm |
4 |
최소보드 두께 |
2L: 0.3mm, |
2L: 0.2mm, |
5 |
최소 내부 레이어 클리어런스 |
0.1mm(4mil) |
0.1mm(4mil) |
6 |
최소 선 너비 |
0.075mm(3/3밀) |
0.075mm(3/3밀) |
7 |
최소 라인 공간 |
0.075mm(3/3밀) |
0.075mm(3/3밀) |
8 |
최소 구멍 크기 |
0.15mm(6mil) |
0.15mm(6mil) |
9 |
최소 도금 구멍 두께 |
20um(0.8mil) |
20um(0.8mil) |
10 |
최소 블라인드/매립 홀 크기 |
0.1mm(4mil) |
0.1mm(1-8레이어)(4mil) |
11 |
PTH 직경용인 |
±0.076mm(±3mil) |
±0.076mm(±3mil) |
12 |
비 PTH Dia.용인 |
±0.05mm(±2mil) |
±0.05mm(±2mil) |
13 |
구멍 위치 편차 |
±0.05mm(±2mil) |
±0.05mm(±2mil) |
14 |
헤비 코페 |
4oz/140μm |
6oz/175μm |
15 |
최소 S/M 피치 |
0.1mm(4mil) |
0.1mm(4mil) |
알루미늄 PCB 응용 프로그램:
알루미늄 후면 PCB는 열 방출 요구 사항이 매우 높은 상황에 적합합니다.
알루미늄으로 덮인 PCB는 인쇄 회로 기판 구성 요소에서 열 에너지를 멀리 보내는 데 더 효과적이므로 PCB 설계에 더 나은 온도 관리를 제공합니다.알루미늄 지지 설계는 회로 기판 구성 요소에서 열 에너지를 제거할 때 유리 섬유 지지 설계보다 10배 더 효과적일 수 있습니다.훨씬 더 높은 열 소산율을 통해 더 높은 전력 및 고밀도 설계를 구현할 수 있습니다.
원래 고전력 스위칭 공급 장치 애플리케이션을 위해 설계되었지만 알루미늄 지지 인쇄 회로 기판은 신호등, 자동차 조명 및 일반 조명을 포함한 LED 애플리케이션에서 인기를 얻었습니다.알루미늄 설계를 사용하면 PCB 구조의 LED 밀도를 높이고 장착된 LED가 지정된 온도 허용 오차 내에서 유지하면서 더 높은 전류에서 작동할 수 있습니다.
설계에서 LED의 낮은 작동 온도는 LED가 고장나기 전에 더 오랜 시간 동안 작동할 수 있음을 의미합니다.
알루미늄 코어 PCB 재료는 고전력 표면 실장 집적 회로를 포함하는 열 방열 응용 분야에서 매우 유용합니다.알루미늄 기반 PCB와 관련된 높은 수준의 열 방출로 인해 회로 기판 설계를 단순화할 수 있습니다.알루미늄 PCB는 방열판과 강제 공기를 제거하여 결국 설계 비용을 낮춥니다.열전도와 온도 제어를 개선하여 더 나은 디자인을 만들 수 있는 거의 모든 디자인이 알루미늄 지지 PCB의 후보입니다.
알루미늄 베이스 PCB는 알루미늄 백킹으로 구성되는 반면 기존 PCB는 유리 섬유 기판(FR4가 표준임), 표준 회로 레이어 및 열전도성 유전체 레이어(알루미늄 백킹에 접합된 얇은 PCB)를 사용합니다.결과적으로 회로 레이어는 기존 광섬유 PCB에 장착된 레이어만큼 복잡할 수 있습니다.
알루미늄 지지 PCB는 관련 고장률 감소 및 온도 제어를 통해 설계의 저장 수명과 내구성을 확실하게 증가시킬 수 있습니다.
알루미늄 디자인은 또한 다른 PBS 디자인보다 낮은 열팽창 수준과 더 나은 기계적 안정성을 제공합니다.
자주하는 질문:
Q1.배송비는 어떻게 되나요?
A: 배송비는 상품의 목적지, 무게, 포장 크기에 따라 결정됩니다.운송 비용을 인용해야 하는 경우 알려주십시오.
Q2: 귀사의 모든 제품은 UL, ROHS 등의 인증을 받았습니까?
A: 예, 우리는 ISO9001:2015, ISO14001:2015, IFA, UL, SGS, ROHS 인증을 받았습니다.
Q3: 공급 능력은 어떻습니까?
A: 우리의 공급 능력은 매일 약 2000sqm입니다.25,000제곱미터의 공장 공간에서 R&D, 마케팅, 물류 및 조달 작업이 진행됩니다.
