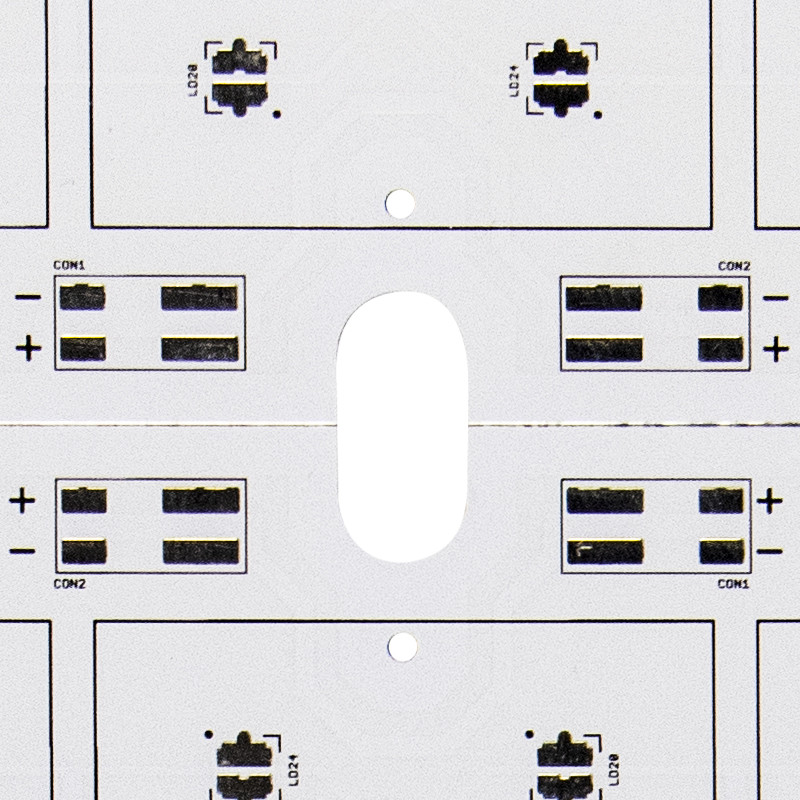

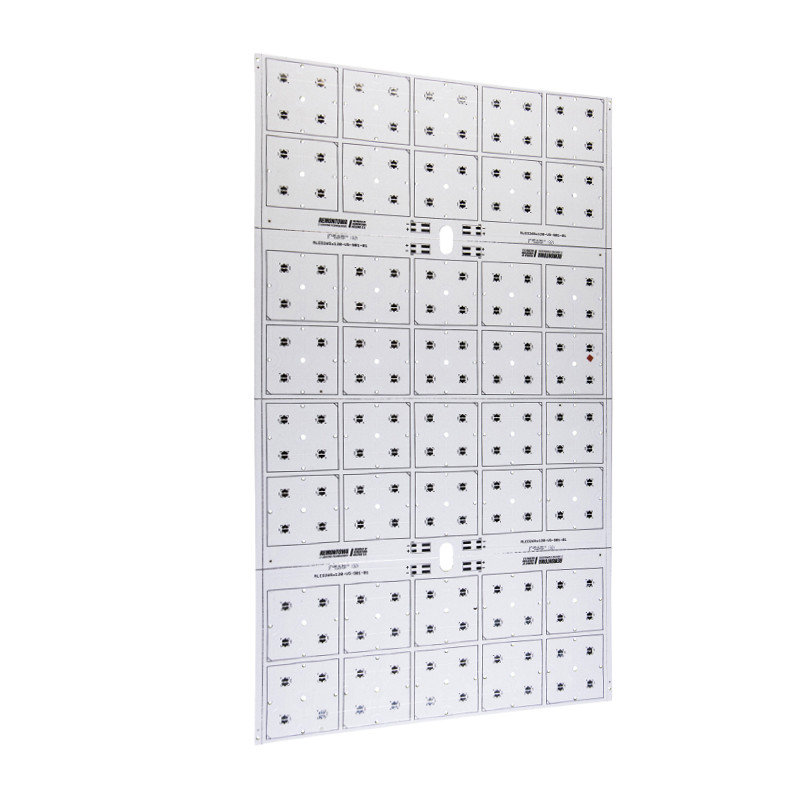

다중층 COB 양면 PCB 어셈블리 94v0 LED 알루미늄 PCB
주문 옥수수 속은 moude 다중층에 의하여 지도된 전구 PCB 94v0 알루미늄에 의하여 지도된 빛을 지도했습니다
열 전도성이지만 전기적으로 절연된 유전체의 얇은 층이 금속 베이스와 구리 호일 사이에 적층됩니다.구리 포일은 원하는 회로 패턴으로 에칭되고 금속 베이스는 얇은 유전체를 통해 이 회로에서 열을 빼냅니다.
알루미늄 PCB의 장점
열 발산은 표준 FR-4 구조보다 훨씬 뛰어납니다.
사용되는 유전체는 일반적으로 기존 에폭시 유리보다 열전도율이 5~10배 높고 두께는 10분의 1입니다.
열전달은 기존의 경질 PCB보다 기하급수적으로 더 효율적입니다.
IPC 열 상승 차트에서 제안한 것보다 더 낮은 구리 중량을 사용할 수 있습니다.
|
수량
|
최소 수량: 1pcs.시제품, 소액 주문, 대량 주문, 모두 OK
|
|
필요한 파일
|
PCB: 거버 파일(CAM, PCB, PCBDOC)
|
|
구성 요소: BOM 목록(BOM 목록)
|
|
|
조립품: Pick-N-Place 파일
|
|
|
PCB 패널 크기
|
최소 크기: 0.25*0.25인치(6*6mm)
|
|
최대 크기: 20*20인치(500*500mm)
|
|
|
PCB 솔더 유형
|
수용성 솔더 페이스트, 무연 RoHS
|
|
구성 요소 세부 정보
|
0201 사이즈까지 패시브 다운
|
|
BGA 및 VFBGA
|
|
|
무연 칩 캐리어/CSP
|
|
|
양면 SMT 어셈블리
|
|
|
미세 피치 0.8mils
|
|
|
BGA 수리 및 리볼
|
|
|
부품 제거 및 교체
|
|
|
구성 요소 패키지
|
컷 테이프, 튜브, 릴, 느슨한 부품
|
|
PCB 조립 공정
|
드릴링-----노출-----도금-----에칭 및 스트리핑-----펀칭-----전기 테스트-----SMT-----파
납땜-----조립-----ICT-----기능 테스트-----온도 및 습도 테스트 |
자주하는 질문:
Q1.품질을 확인하기 위해 샘플을 어떻게 얻을 수 있습니까?
A: 가격 확인 후 테스트 및 평가를 위해 샘플을 주문할 수 있습니다.
Q2: 리드 타임은 얼마나 걸립니까?
A: 견본을 위해 5-7 작업 일이 소요될 것입니다;대량 주문의 경우 10-15 단어 일이 소요됩니다.
