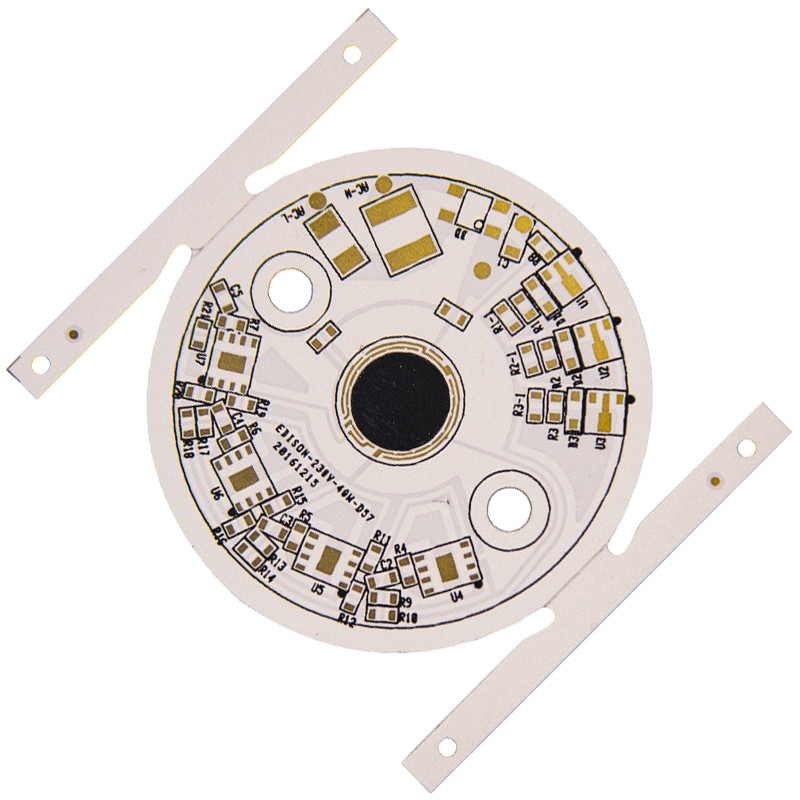

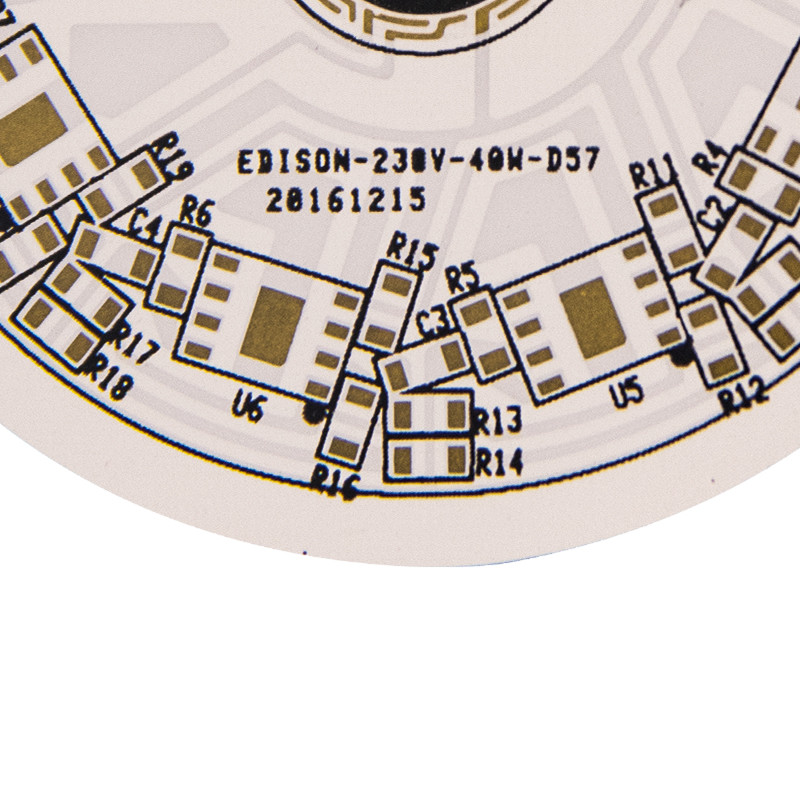

튼튼한 CEM1 CEM3 T80 전구 LED 인쇄 회로 기판 열 분산
지도된 빛에 사용되는 지도된 Pcb 널 알루미늄 T80 전구 Pcb 회로판
알루미늄 PCB의 장점:
1. 방열
일부 LED는 2-5W의 열을 발산하며 LED의 열이 제대로 제거되지 않으면 오류가 발생합니다.LED 패키지에 열이 정체되어 있으면 LED의 광 출력이 감소할 뿐만 아니라 성능이 저하됩니다.MCPCB의 목적은 LED뿐만 아니라 모든 국소 IC에서 열을 효율적으로 제거하는 것입니다.알루미늄 베이스와 열전도성 유전층은 IC와 방열판 사이의 다리 역할을 합니다.하나의 단일 방열판이 알루미늄 베이스에 직접 장착되어 표면 장착 구성 요소 위에 여러 방열판이 필요하지 않습니다.
2. 열팽창
열팽창과 수축은 물질의 일반적인 성질이며, 다른 CTE는 열팽창이 다릅니다.알루미늄과 구리는 고유의 특성으로 일반 FR4보다 고유한 발전을 이루며 열전도율은 0.8~3.0 W/cK입니다.
3. 치수 안정성
금속 기반 인쇄 회로 기판의 크기가 절연 재료보다 안정적인 것이 분명합니다.금속 코어 PCB와 알루미늄 샌드위치 패널을 30℃에서 140~150℃로 가열했을 때 2.5~3.0%의 크기 변화.
4. 덜 비싸다.
알루미늄은 다양한 기후에 고유하므로 채굴 및 정제가 쉽습니다.따라서 다른 금속보다 채굴 및 정제 비용이 훨씬 저렴합니다.또한 알루미늄을 사용하는 제품과 관련된 제조 비용도 저렴합니다.알루미늄 PCB는 또한 방열판에 대한 저렴한 대안입니다.
5. 환경 친화.
알루미늄은 독성이 없고 재활용 가능한 금속입니다.제조업체에서 최종 소비자에 이르기까지 PBC에 알루미늄을 사용하는 것은 건강한 지구에 기여합니다.
6. 매우 내구성이 있습니다.
알루미늄은 세라믹 및 유리 섬유와 같은 기본 재료보다 더 강하고 내구성이 있습니다.매우 견고하며 제조 공정 전반에 걸쳐, 그리고 취급 및 일상 사용 중에 발생할 수 있는 우발적인 파손을 줄입니다.
7. 경량:
내구성을 고려하면 알루미늄은 매우 가볍습니다.무게를 추가하지 않고도 PCB에 강도와 탄력성을 더해줍니다.
|
PCB 사양 |
|
|
유형 |
알루미늄 PCB |
|
재료 |
CEM1, CEM3 |
|
층 |
1~24층 |
|
최대패널 크기 |
541*647mm(950mm까지 특수 가능) |
|
종횡비 |
최소 1:8 |
|
고리 고리 |
최소 0.1mm |
|
마무리 구멍 크기 |
PTH ±0.003'',NPTH ±0.002" |
|
임피던스 제어 |
±5% |
|
솔더 마스크 등록 |
±0.003" |
|
레이어 투 레이어 등록 |
±0.003" |
|
PCB 항목 |
PCB OEM, PCB 설계, PCB 조립 |
|
표면 마무리 |
HASL, OSP, ENIG, 금도금 |
|
OEM 서비스 |
예 |
자주하는 질문:
Q1.led 조명에 대한 샘플 주문을 할 수 있습니까?
A: 그렇습니다, 우리는 질을 시험하고 검사하기 위하여 견본 순서를 환영합니다.혼합 샘플이 허용됩니다.
Q2: 고객이 사용할 수 있는 판매 후 제품 서비스가 있습니까?
A: 예, 품질 문제가 있는 경우 Fulltronics에서 언제든지 문제를 해결할 책임이 있습니다.
Q3: 리드 타임은 얼마나 걸립니까?
A: 견본을 위해 5-7 작업 일이 소요될 것입니다;대량 주문의 경우 10-15 단어 일이 소요됩니다.
