SMD 3030 LED 인쇄 회로 기판 OEM HASLENIG OSP 표면 마무리
2 PC
MOQ
큰.img.alt
풍모 갤러리 제품 설명 따옴표를 요구하십시오
풍모
기본 정보
원래 장소: 중국
브랜드 이름: Yizhuo
인증: CE,ROHS,UL
모델 번호: 프린터 배선 기판 06
하이 라이트:

SMD 3030 LED 인쇄 회로 기판

,

HASLENIG LED 인쇄 회로 기판

,

LED 전구용 MCPCB

결제 및 배송 조건
포장 세부 사항: 진공 Package+ 상등품 카톤 박스
배달 시간: 10-12 일 일
지불 조건: T/T, 웨스턴 유니온
제품 사양
LED 타입: SMD2835
레이어:
사소 행간: 0.15mm
전압: 165-265V
표면 마감: OSP, HASLENIG OSP
테스트: 기능 테스팅
제품 설명

SMD 3030 LED 인쇄 회로 기판 OEM HASLENIG OSP 표면 마무리



led 드라이버 회로 기판 3030 led led 튜브 라이트 Mcpcb 빛



알루미늄 PCB의 장점:

알루미늄 PCB를 사용하면 일반 FR-4 PCB보다 몇 가지 장점이 있습니다.표준 FR-4 구조와 비교하여 알루미늄 PCB는 극적으로 우수한 열 방출을 제공합니다.기존 에폭시 유리 두께의 10분의 1에 불과하지만 알루미늄 PCB의 유전체는 열 전도성이 5~10배 더 높을 수 있습니다.이것은 알루미늄 PCB의 열 관리를 기존의 경질 PCB에 비해 기하급수적으로 더 효율적으로 만듭니다.따라서 설계자는 IPC가 열 상승 차트에서 제안한 것보다 알루미늄 PCB에 더 낮은 구리 중량을 사용할 수 있습니다.

다양한 유형의 알루미늄 PCB
제조업체는 다음과 같은 다양한 유형의 알루미늄 PCB를 성공적으로 혁신했습니다.

유연한 알루미늄 PCB: 우수한 전기 절연성, 열 전도성 및 유연성을 위해 세라믹 필러가 있는 폴리이미드 수지 시스템을 특징으로 하는 새로운 유연한 유전체를 사용합니다.금속 베이스는 5754 또는 이와 유사한 것과 같은 유연한 알루미늄을 사용합니다.이 조합은 사용자가 제자리에 구부릴 수 있지만 일반적인 구부림에는 사용할 수 없는 PCB를 생성합니다.

하이브리드 알루미늄 PCB: 비열 재료를 하위 어셈블리로 사용하며 제작자가 독립적으로 처리한 다음 열 재료를 사용하여 알루미늄 베이스에 결합합니다.예를 들어, 알루미늄 베이스에 접합된 기존의 2층 또는 4층 FR-4 PCB는 방열 및 기계적 강성을 향상시키는 데 도움이 됩니다.



상품 유형

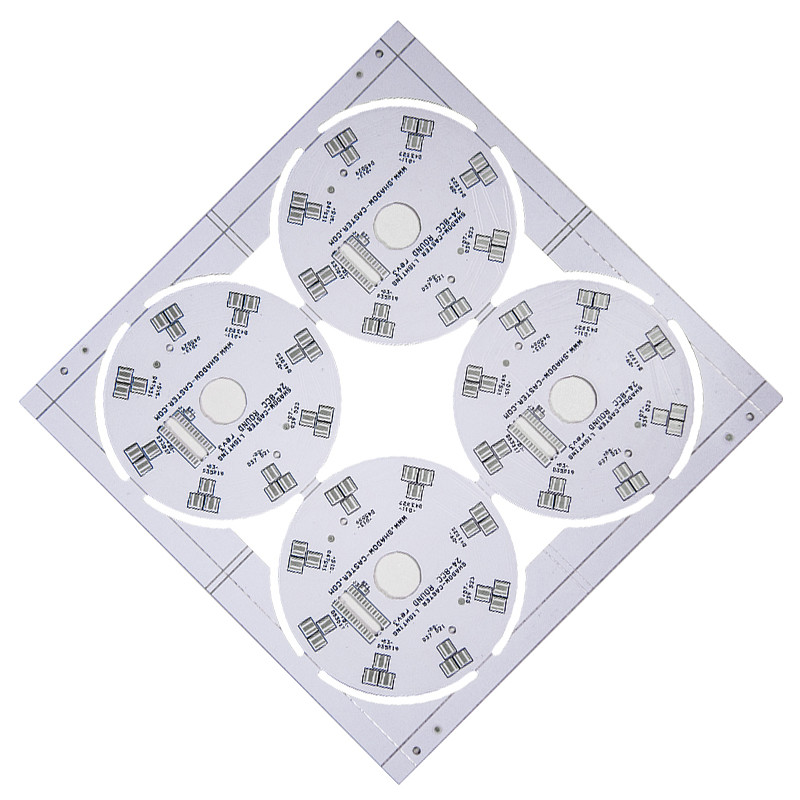

라운드 주도 PCB 보드

최대 패널 크기

20"*24"(1170mm*600mm)

구리 두께

0.5oz, 1oz, 2oz, 3oz 및 4oz

유전체 두께(기판까지)

0.4mm, 0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.5mm, 2.0mm, 3.0mm 및 3.2mm

완성된 보드 두께

0.4mm ~ 4.0mm

두께 공차

+/-10%

알루미늄 가공

드릴링, 탭핑, 밀링, 라우팅, 다이펀칭, 브레이크오프 ​​탭 사용 가능

최소마무리 구멍 크기

0.25mm

최대 작동 전압

2.5kVDC(0.075mm 유전체), 3.75kVDC(0.15mm 유전체)

최소 트랙 너비

0.2mm(8mils)

최소 트랙 간격

0.2mm(8mils)

최소SMD 패드 피치

0.2mm(8mils)

표면 마무리

HASL, HASL 무연, 침수 금, 플래시 금, OSP

솔더마스크 색상

흰색, 검정색, 기타 사용 가능

범례 색상

검정, 흰색, 기타 사용 가능



알루미늄 PCB는 열전도율이 좋은 LED 조명에 널리 사용됩니다.우리는 led 제품 및 전원 공급 장치 프로젝트의 안정적이고 긴 수명을 보장하기 위해 높은 열전도율을 가진 훌륭한 재료를 제공합니다.

특징:

  • IPC 6013 유형 1, 2 및 3

  • 1-4 레이어 기능

  • 1W-300W/mk 열전도율

  • 높은 표준 LED 슈퍼 화이트 솔더 마스크.

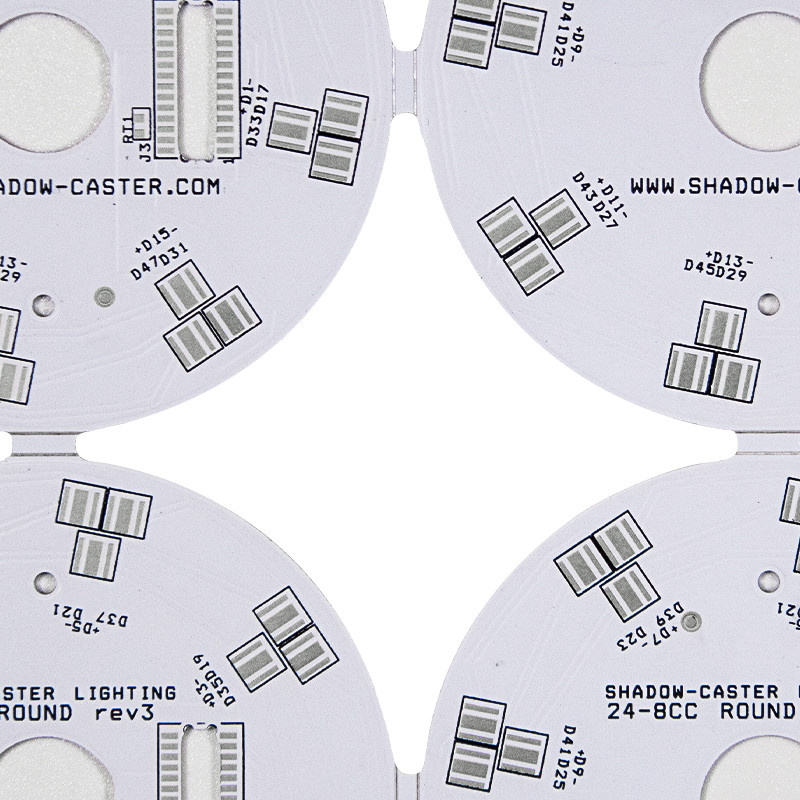

SMD 3030 LED 인쇄 회로 기판 OEM HASLENIG OSP 표면 마무리 0

자주하는 질문:



Q1.led 조명에 대한 샘플 주문을 할 수 있습니까?

A: 그렇습니다, 우리는 질을 시험하고 검사하기 위하여 견본 순서를 환영합니다.혼합 샘플이 허용됩니다.



Q2: 고객이 사용할 수 있는 판매 후 제품 서비스가 있습니까?

A: 예, 품질 문제가 있는 경우 Fulltronics에서 언제든지 문제를 해결할 책임이 있습니다.


Q3: 배송 비용은 어떻습니까?
A: 배송비는 상품의 목적지, 무게, 포장 크기에 따라 결정됩니다.운송 비용을 인용해야 하는 경우 알려주십시오.
