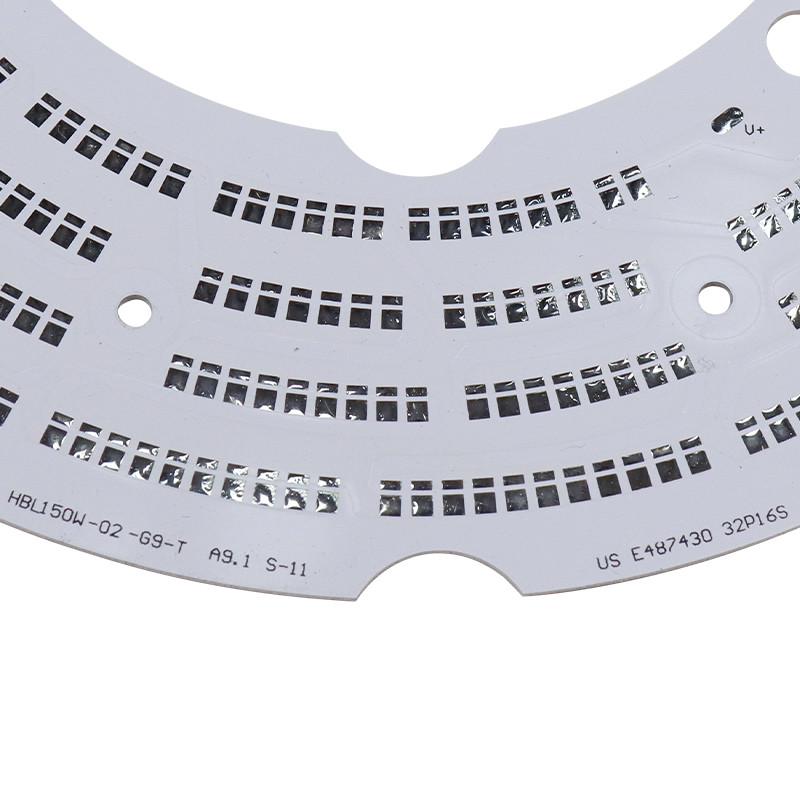

최소 라인 간격 0.15mm LED 컨트롤러 PCB 다이오드 회로 기판

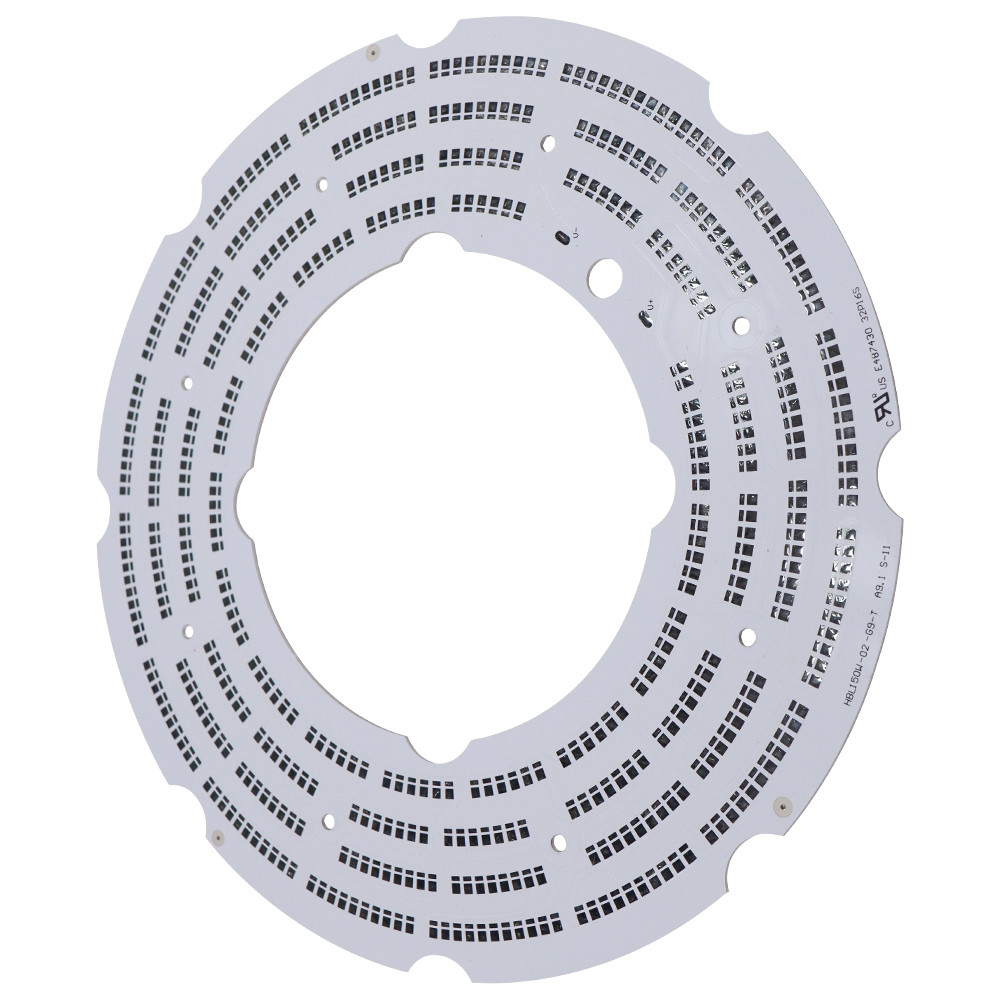

Rohs는 지도된 빛에 사용되는 알루미늄 램프 Pcb 둥근 지도된 Pcb 널을 지도했습니다
알루미늄 PCB의 장점:
알루미늄 PCB를 사용하면 일반 FR-4 PCB보다 몇 가지 장점이 있습니다.표준 FR-4 구조와 비교하여 알루미늄 PCB는 극적으로 우수한 열 방출을 제공합니다.기존 에폭시 유리 두께의 10분의 1에 불과하지만 알루미늄 PCB의 유전체는 열 전도성이 5~10배 더 높을 수 있습니다.이것은 알루미늄 PCB의 열 관리를 기존의 경질 PCB에 비해 기하급수적으로 더 효율적으로 만듭니다.따라서 설계자는 IPC가 열 상승 차트에서 제안한 것보다 알루미늄 PCB에 더 낮은 구리 중량을 사용할 수 있습니다.
다양한 유형의 알루미늄 PCB
제조업체는 다음과 같은 다양한 유형의 알루미늄 PCB를 성공적으로 혁신했습니다.
유연한 알루미늄 PCB: 우수한 전기 절연성, 열 전도성 및 유연성을 위해 세라믹 필러가 있는 폴리이미드 수지 시스템을 특징으로 하는 새로운 유연한 유전체를 사용합니다.금속 베이스는 5754 또는 이와 유사한 것과 같은 유연한 알루미늄을 사용합니다.이 조합은 사용자가 제자리에 구부릴 수 있지만 일반적인 구부림에는 사용할 수 없는 PCB를 생성합니다.
하이브리드 알루미늄 PCB: 비열 재료를 하위 어셈블리로 사용하며 제작자가 독립적으로 처리한 다음 열 재료를 사용하여 알루미늄 베이스에 결합합니다.예를 들어, 알루미늄 베이스에 접합된 기존의 2층 또는 4층 FR-4 PCB는 방열 및 기계적 강성을 향상시키는 데 도움이 됩니다.
다층 알루미늄 PCB: 제작자는 열전도성 유전체의 여러 층으로 PCB를 만듭니다.설계자는 유전체에 매립된 하나 이상의 회로 레이어를 배치하고 블라인드 및 매립 비아를 사용할 수 있습니다.그러나 이러한 PCB는 열 전달에 그다지 효과적이지 않습니다.
스루홀 알루미늄 PCB: 라미네이션 전에 제작자는 알루미늄 베이스를 미리 드릴하고 유전체로 다시 채워 다층 PCB의 코어를 형성해야 합니다.이를 통해 제작자는 알루미늄 베이스의 양면을 열 재료 및 PCB 하위 어셈블리로 라미네이트할 수 있습니다.적층 후 제작자는 알루미늄의 틈새를 통과하는 도금된 스루 홀을 사용하여 기존의 다층 PCB를 드릴링하는 것처럼 어셈블리를 드릴할 수 있습니다.이것은 알루미늄 PCB의 가장 복잡한 구조입니다.
|
상품 유형 |
라운드 주도 PCB 보드 |
|
최대 패널 크기 |
20"*24"(1170mm*600mm) |
|
구리 두께 |
0.5oz, 1oz, 2oz, 3oz 및 4oz |
|
유전체 두께(기판까지) |
0.4mm, 0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.5mm, 2.0mm, 3.0mm 및 3.2mm |
|
완성된 보드 두께 |
0.4mm ~ 4.0mm |
|
두께 공차 |
+/-10% |
|
알루미늄 가공 |
드릴링, 탭핑, 밀링, 라우팅, 다이펀칭, 브레이크오프 탭 사용 가능 |
|
최소마무리 구멍 크기 |
0.25mm |
|
최대 작동 전압 |
2.5kVDC(0.075mm 유전체), 3.75kVDC(0.15mm 유전체) |
|
최소 트랙 너비 |
0.2mm(8mils) |
|
최소 트랙 간격 |
0.2mm(8mils) |
|
최소SMD 패드 피치 |
0.2mm(8mils) |
|
표면 마무리 |
HASL, HASL 무연, 침수 금, 플래시 금, OSP |
|
솔더마스크 색상 |
흰색, 검정색, 기타 사용 가능 |
|
범례 색상 |
검정, 흰색, 기타 사용 가능 |
자주하는 질문:
Q1.led 조명에 대한 샘플 주문을 할 수 있습니까?
A: 그렇습니다, 우리는 질을 시험하고 검사하기 위하여 견본 순서를 환영합니다.혼합 샘플이 허용됩니다.
Q2: 고객이 사용할 수 있는 판매 후 제품 서비스가 있습니까?
A: 예, 품질 문제가 있는 경우 Fulltronics에서 언제든지 문제를 해결할 책임이 있습니다.
Q3: 어떤 종류의 PCB 파일 형식을 생산에 사용할 수 있습니까?
A: 거버, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, GCCAM, ODB+(.TGZ)
