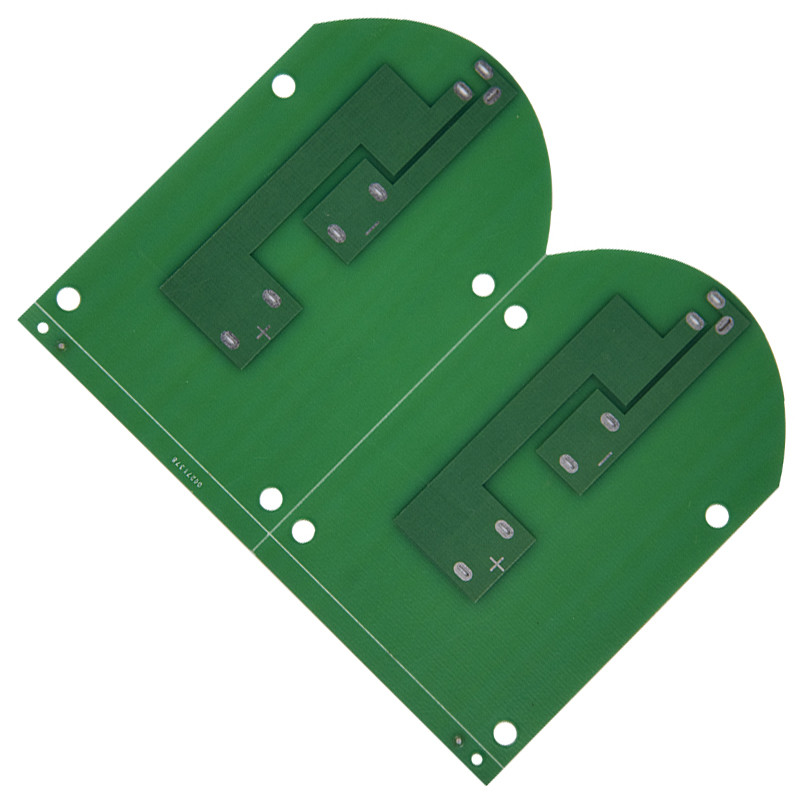

알루미늄 기초 PCB 금도금 2oz 구리 인쇄 회로 기판
PCB 생산 능력
| PCB 레이어 | 1-layer ~ 10-layer(HDI 보드 포함) |
| 마감 유형 | 금도금, 침수 금도금, HAL 마감, Flux., Carbon-bridge, Entek, Nickel 도금 |
| 기본 재료 | FR4,CEM-1,CEM-3,FR1,FR2, 알루미늄 금속 기판 및 Rogers |
| 모재 두께 | 0.4-2.4mm. |
| 동박 두께 | 18um(H/HOZ), 35um(1/1OZ), 70um(2/2OZ), 5OZ |
| 최대 제품 보드 | 500*700mm.알루미늄 PCB의 경우: 500*1400mm |
| 최소 드릴 구멍 크기 | 0.075mm |
| 최소 트랙 너비/간격 | 3백만 |
| 평균 구멍 벽 구리 | HAL 보드의 두께: ≥25um.Gold-finger 도금: ≥0.1um |
| 솔더 마스크 잉크 | 광 경화 잉크, 열 경화 잉크.UV 잉크 |
| 개요 공차 | ±0.1mm |
| 구멍 직경 공차/구멍 위치 공차 | ±0.076mm/±0.076mm |
| V-CUT 공차 | ±0.1mm |
| 경사 | IPC-600F 표준에 따르면 |
| 리드 타임 | 단면: 2-3일(영업일 기준);양면: 3-4 영업일;다층: 8-10 작업 일 |
PCBA 제조 능력
| PCB 어셈블리 레이어 | 1층~36층(표준), |
| PCB 조립 재료/유형 | FR4, 알루미늄, CEM1, 초박형 PCB, FPC/골드 핑거 |
| PCB 조립 서비스 유형 | DIP/SMT 또는 혼합 SMT 및 DIP |
| 구리 두께 | 0.5um-4um |
| 조립면 마감 | HASL,ENIG,OSP |
| PCB 치수 | 600x1200mm |
| IC 피치(최소) | 0.2mm |
| 칩 크기(최소) | 01005 |
| 다리 거리(최소) | 0.3mm |
| PCB BGA 크기 | 8x6mm~55x55mm |
| IC 캡슐화 유형 | SOP/CSP/SSOP/PLCC/QFP/QFN/BGA/FBGA/u-BGA |
| u-BGA 볼 직경. | 0.2mm |
| PCBA에 필요한 문서 | BOM 목록 및 Pick-N-Place 파일(XYRS)이 있는 Gerber 파일 |
| SMT 속도 | 칩 부품 SMT 속도 0.3S/pcs, 최대 속도 0.16S/pcs |
