관례 단 하나 편들어진 94V0 구리 기초 PCB 무연 HASL 끝마무리
1PCS
MOQ
큰.img.alt
풍모 갤러리 제품 설명 따옴표를 요구하십시오
풍모
기본 정보
원래 장소: 중국
브랜드 이름: Yizhuo
인증: UL,CE,ROHS
모델 번호: 단일면 PCB 03
하이 라이트:

94V0 구리 베이스 PCB

,

94V0 단면 회로 기판

,

6oz 구리 베이스 PCB

결제 및 배송 조건
포장 세부 사항: Vacuum Package
배달 시간: 10-12 일 일
지불 조건: 전신환
공급 능력: 달 당 120000 sq.m /
제품 사양
레이어:
동박 두께: 0.5 온스 6 온스
열 전도도: 전도성 1.0- 3.0W/m.k
표준: ISO9001 :2008년, ROHS, UL
주도하는 PCB 보드 10센트 동전: 라운드 / 스퀘어 / 관습
표면 마감: 무료 하들을 이끄세요
E-테스트 허용한도: 100%
제품 설명

단면 알루미늄 94vo led pcb 구리베이스 PCB 조명



사용자 정의 단면 94V0 구리 베이스 PCB 무연 HASL 마감 사용자 정의 단면 94V0 구리 베이스 PCB 무연 HASL 마감



기판 재료 알류미늄
보드 두께 0.6- 3.0mm
동박 두께 0.5oz- 6oz
표면 처리 HAL/OSP/침지 금도금/금도금/Sn 도금/침수 Sn
열 전도성 1.0-3.0W/mk
고장 전압 2-4.5KV
연소성 94V0
서비스 OEM&ODM
기준 UL&ROHS



알루미늄 PCB 성능:

1. 방열

일반 FR4 PCB와 비교하여 알루미늄 PCB는 방열 성능이 더 좋고 더 빠릅니다.FR4 PCB와 동일한 두께 1.5mm의 알루미늄 PCB를 예로 들어보겠습니다.FR4 PCB의 열 저항은 20°C/W ~ 22°C/W인 반면 알루미늄 PCB의 열 저항은 1°C/W ~ 2°C/W로 이 기능을 다시 한 번 입증합니다.



2. 열팽창

열팽창과 수축은 물질의 일반적인 특성이지만 계수가 다릅니다.알루미늄 PCB의 우수한 방열성으로 인해 기판 표면의 열팽창 및 수축 문제가 크게 감소하여 전체 장비 및 전자 장치의 내구성과 신뢰성을 높입니다.이러한 종류의 장점은 표면 실장 기술(SMT)의 열 팽창 및 수축 문제에 특히 적합할 수 있습니다.



3. 치수 안정성

알루미늄 PCB는 상당히 안정적인 치수를 가지고 있습니다.치수는 30℃에서 140℃ 또는 150℃로 가열될 때 약 2.5%에서 3.0%만 변경됩니다.



4. 기타 실적

NS.전원 장치 SMT에 적용 가능.

NS.회로 설계의 효과적인 열 팽창.

씨.작동 온도를 낮추고 제품 전력 밀도와 신뢰성을 개선하며 제품의 저장 수명을 연장하는 데 도움이 됩니다.

NS.제품의 크기, 하드웨어 및 조립 비용을 줄이는 데 도움이 됩니다.

이자형.더 나은 절연 성능과 기계적 내구성으로 깨지기 쉬운 세라믹 기판을 쉽게 교체할 수 있습니다.

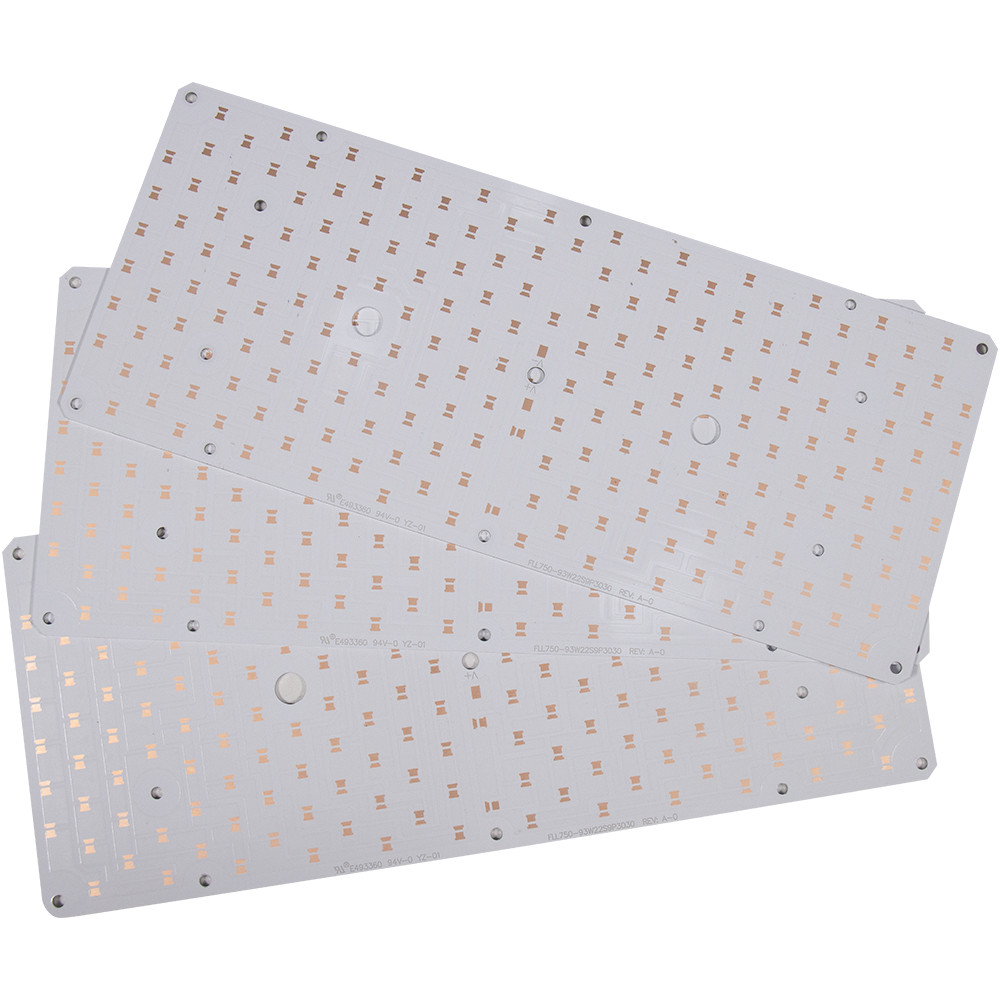

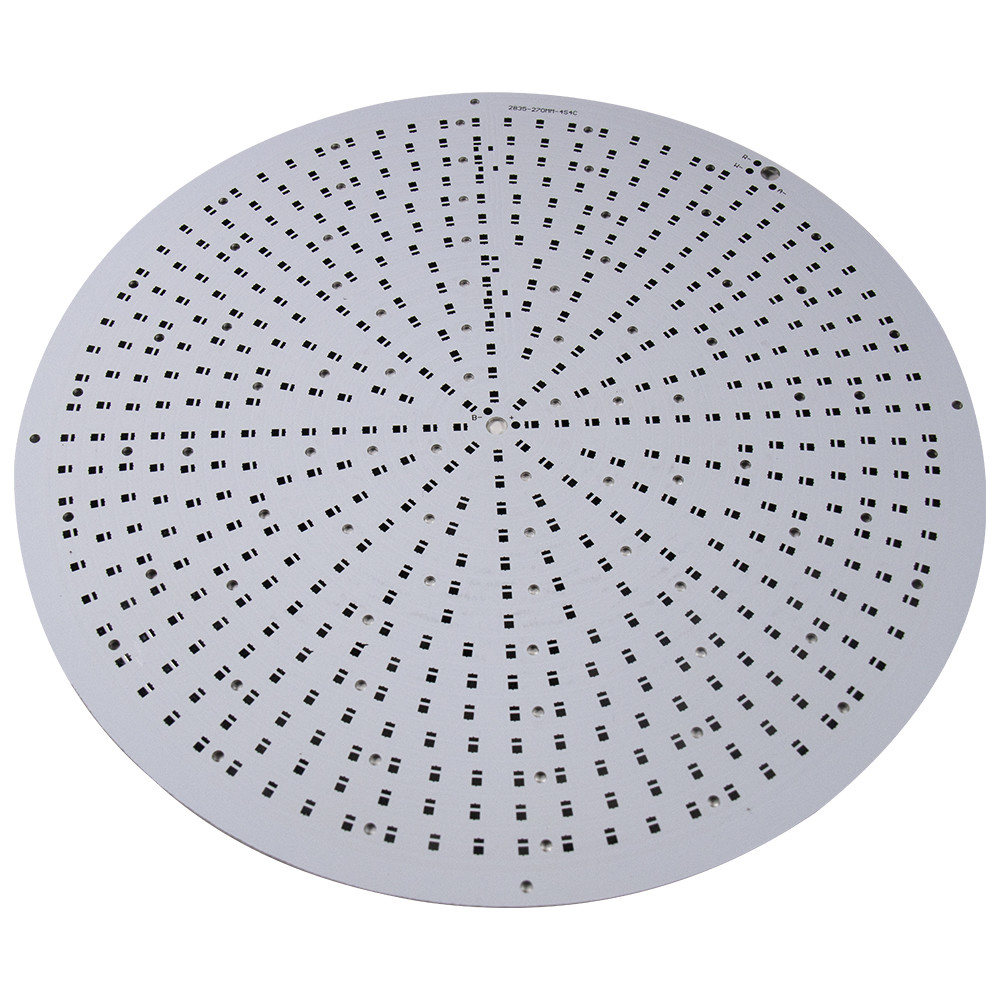

관례 단 하나 편들어진 94V0 구리 기초 PCB 무연 HASL 끝마무리 0관례 단 하나 편들어진 94V0 구리 기초 PCB 무연 HASL 끝마무리 1

왜 우리를 선택 했죠?

전문 PCB 제조 팀 - 모든 엔지니어는 PCB 제조 분야에서 수년간의 경험을 가지고 있습니다.

첨단 장비 및 고정밀 검사 및 테스트 도구

CCL(Copper Clad Lamination), 화학 및 솔더 마스크 잉크 및 범례 잉크를 포함한 상위 원자재

모든 CCP(Critical Control Points)를 잘 지휘하는 숙련된 오퍼레이터

표면 처리 장비의 전체 ​​세트는 아웃소싱 위험 없이 ENIG, 침지 은, 침지 주석, OSP, HASL(무연), 도금 금 및 도금 은을 수행할 수 있습니다.

최첨단 인쇄회로기판 제조공정 능력

최대 종횡비는 10:1에 도달합니다.

이중 PCB 표면의 최대 구리 중량은 6OZ에 도달할 수 있습니다.

솔더 마스크의 두께는 50μm까지 제어 가능

최소 임피던스 제어 값은 50ohm +/- 5%입니다.

최소 NC 드릴링 직경 0.2mm 및 최소 레이저 드릴링 직경 0.1mm

IPC 표준에 따라 엄격하게 회로 기판을 제조하고 100% 자격을 갖추었는지 확인하십시오.

PDCA(Plan-Do-Check Action Cycle) 프로세스를 엄격히 수행하고 제품 성능을 지속적으로 개선합니다.

에너지 절약 및 환경 보호의 선도 기업
