2개의 층 HASL 무연 알루미늄 LED PCB 회로판 OEM ODM 서비스
PCB 제조 업체 알루미늄 Led 라이트 Pcb 보드 94V0 ROHS led pcb 보드

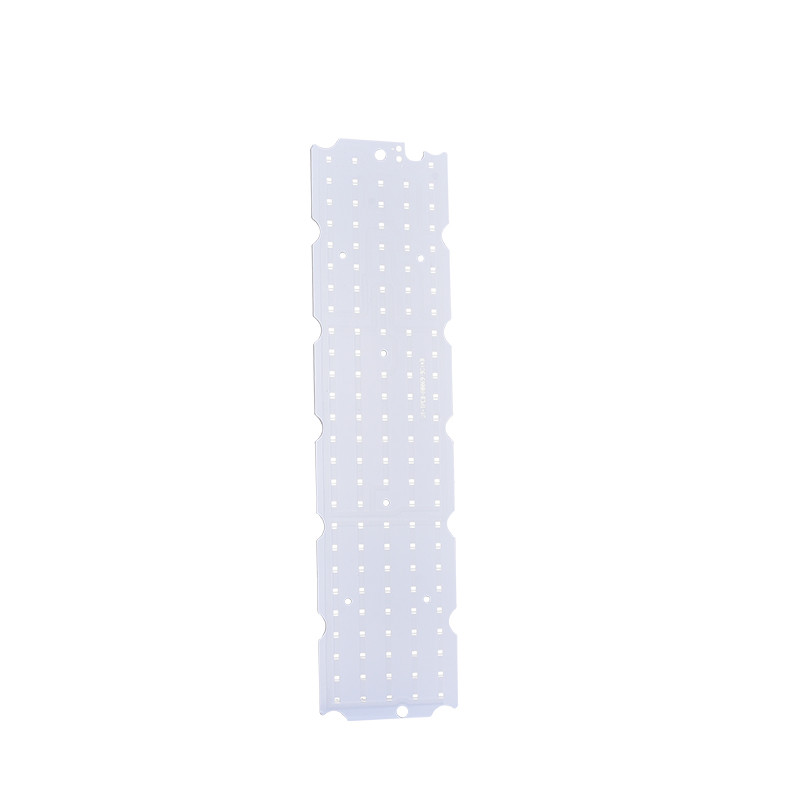

알루미늄 기판은 방열 기능이 우수한 금속 기반 동박판입니다.일반적으로 단면 기판은 회로층(구리박), 절연층, 금속 베이스층의 3층 구조로 구성된다.알루미늄 보드 PCB는 LED 조명 제품에 일반적입니다.양면이 있으며 흰색면은 LED 핀으로 납땜되어 있고 다른면은 알루미늄의 원래 색상을 보여줍니다.일반적으로 열전도성 페이스트를 도포한 후 열전도성 부분과 접촉하게 됩니다.현재 세라믹 기판 등이 있습니다.
알루미늄 PCB | |
최대 패널 크기 | 1470mm*600mm |
구리 두께 | 0.5oz, 1oz, 2oz, 3oz |
유전체 두께(기판까지) | 0.05mm, 0.075mm, 0.1mm, 0.15mm, 0.2mm |
기판 코어 두께 | 0.4mm, 0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.5mm, 2.0mm, 3.0mm, 3.2mm |
완성된 보드 두께 | 0.4mm ~ 4.0mm |
두께 공차 | +/- 10% |
알루미늄 가공 | 드릴링, 탭핑, 밀링, 라우팅, 다이펀칭, 브레이크오프 탭 사용 가능 |
최소마무리 구멍 크기 | 0.25mm |
최대작동 전압 | 2.5k VDC(0.075mm 유전체) 3.75k VDC(0.15mm 유전체) |
최소트랙 폭 | 0.2mm(8mils) |
최소트랙 간격 | 0.2mm(8mils) |
최소SMD 패드 피치 | 0.2mm(8mils) |
표면 마무리 | HASL, HASLLeadfree, 침수 금, OSP |
솔더 마스크 색상 | White, LED 조명특수 White, Black, MATT Black, 기타 사용가능 |
범례 색상 | 검정, 흰색, 기타 사용 가능 |
전자 테스트 | 예 |
로쉬 | 예 |
참조 표준 | IPC-A-600G 클래스 2 |
특수 구멍 | 스팟 페이싱, 컵 홀 |
데이터 투입 | 거버, 오토캐드, 캠350, |
Shenzhen Yizhuo Electronics Co., Ltd.는 ISO9001: 2015 국제 품질 관리 시스템에 의해 인증된 국가 하이테크 기업입니다.2012년에 설립되었으며 전자 기술의 혁신과 지속 가능한 개발에 전념해 왔습니다.각종 금속 PCB, LED 및 관련 제품의 제조 및 판매에 사용됩니다.제품은 조명, 전자, 기계, 통신, 자동차 및 기타 방열이 필요한 산업에 널리 사용됩니다.평균 8년 이상의 업계 경험을 가진 고위 관리 팀과 R&D 디자인 팀과 함께 우리는 강력한 전 세계 유통 네트워크와 판매 채널을 구축했으며 우리 제품은 아시아 태평양, 유럽, 아메리카 및 중동.
우리는 원스톱 PCB/PCBA 맞춤형 서비스를 제공합니다.고객의 PCB/PCBA 요구 사항을 모두 충족시키는 것이 Intech 회로 서비스의 목표입니다!
자주하는 질문:
Q1.PCB 견적에는 어떤 사양이 필요합니까?
A: 우리는 당신의 PCB Gerber 파일, 널 두께, 구리 두께, 표면 마무리 및 당신을 인용할 수 있는 양이 필요합니다.
Q2.당신은 무역 회사 또는 제조업체입니까?
A: 우리는 이 분야에서 12년의 경험을 가진 PCB 제조업체입니다.
Q3: 최소 주문 수량은 얼마입니까?
A: MOQ는 1 PCS입니다.
