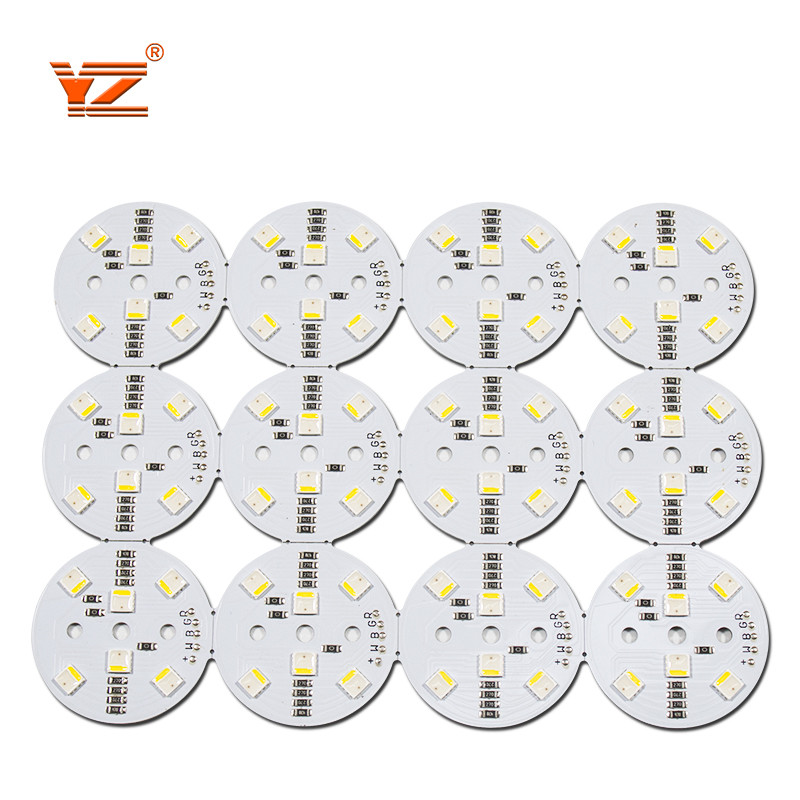

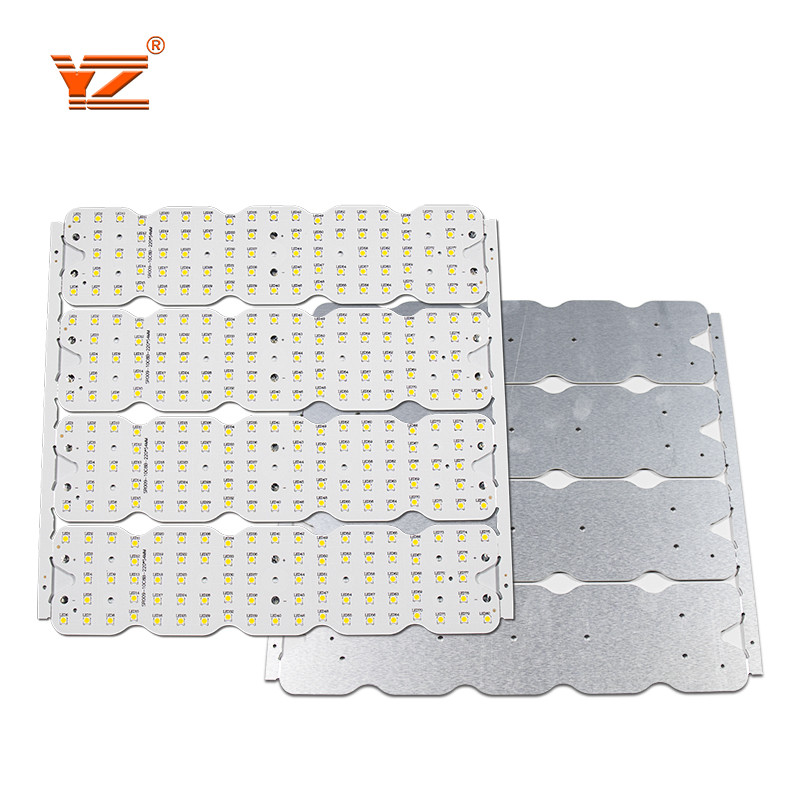

프린터 배선 기판 Pcb 제작 알루미늄 주도하는 PCBA 국회

인쇄 회로 판 어셈블리 절차 : 프린터 배선 기판 PCBA의 단계 :

일단 당신이 모든 성분을 가지고 있다면, 당신의 회로판을 구축할 시간입니다. 각각 단계는 이전 것에 의존합니다. 각각 단계는 일하는 이사회를 구축하도록 필요하고 그들이 고장이 나서 행해지지 말아야 합니다. PCB 조립 과정을 위한 단계가 여기 있습니다 :

땜납 페이스트

그것이 당신이 납땜할 이사회에 적용될 필요가 있는 이기 때문에 일차 단계는 땜납 페이스트로 불립니다. 땜납 페이스트는 흐름에 결합된 약간의 땜납 곡물을 포함합니다. 당신은 땜납 스크린을 이사회에 두는 후, 이사회 위에 직접적으로 더 홀을 통하여 약간의 땜납 페이스트를 두었습니다.

골라내어 붙이기

이사회에 땜납 페이스트를 위치시킨 후, 당신은 그리고 나서 성분을 고르기 위해 기계를 사용하고 이사회에 그들을 정확한 장소에 위치시킵니다. 조각은 땜납 페이스트로 인해 곳에 머무릅니다. 약간의 기계는 접착제의 소량으로 요소를 제자리에 고정할 것이며, 그것이 납땜 공정에 대하여 권고됩니다. 수작업으로 만약 당신이 당신을 위해 이것을 하기 위한 기계를 가지고 있지 않으면, 당신이 그것을 할 수 있습니다. 작은 루트가 각각 전자기기가 일하는 방법을 사이에 결정한 대로, 부품은 정확히 위치될 필요가 있습니다.

납땜

성분이 바르게 위치된 후, 납땜은 다음에 옵니다. 이것은 손으로 또는 웨이브 솔더링 머신으로 행해질 수 있습니다.

점검

납땜한 후, 회로판은 조사될 필요가 있습니다. 이사회가 복잡하면 자동 광학 검사는 행해질 필요가 있습니다. 단순한 이사회에, 당신은 엉뚱한 부품 또는 다른 문제를 찾는 감사를 할 수 있습니다.

테스트

회로판은 시험될 필요가 있습니다. 이것을 하기 위한 여러 방법이 있습니다. 기계는 그것을 할 수 있고 또한 이사회를 시험하기 위한 매뉴얼 방식이 있습니다.

피드백

만약 당신이 기계와 PCB를 모으고 있다면, 실패가 이상적으로 검사 스테이지에, 빨리 발견되고 수리될 필요가 있습니다. 만약 당신이 혼자 이것을 하고 있고 당신의 이사회가 일하지 않으면, 당신이 새로운 것에 시작되고 실패를 피하기 위한 필요한 변화를 하는 것을 할지 모릅니다.

프린터 배선 기판 Pcb 조립 과정 : 개관

• 땜납 페이스트 : 당신이 전통적 인쇄 회로 판 어셈블리 과정 후에, 첫 번째 단계는 땜납 페이스트의 적용이라는 것 이면. 이것이 있다는 것에 주목하세요


• 부품 배치 : 전통적 인쇄 회로 판 어셈블리 절차에, 다음 단계는 부품을 이사회에 두는 것입니다. 이것은 손으로 행해질 수 있거나 그것이 기계류의 도움으로 행해질 수 있습니다 (시스템을 고르고 위치시키세요).


• 리플로우 : 전통적 인쇄 회로 판 어셈블리 절차에, 다음 단계는 리플로우이며, 그것이 땜납이 처음으로 녹고 그리고 나서 재응고시킬 때 있습니다. 이사회와 모든 그것의 성분이 그것을 액체화시키는 땜납을 가열시키는 오븐을 통과하고 연결이 이사회 전에 형성된다는 것을 보증하는 것 냉각기로 이동하며, 그 곳에서 땜납은 냉각됩니다.

SMT 과정에서, 리플로우 납땜은 또한 이번에 일어납니다. 이사회가 이사회에 땜납을 굳히고 장소에서 요소를 굳히면서, 점진적으로 온도 하락을 가져온 일련의 냉각기를 통과하기 전에 이사회는 그것이 필요에 따라 흘러나올 수 있게 허락한 땜납 페이스트를 녹이는 노를 보내집니다.

• 점검 : 전통적 인쇄 회로 판 어셈블리 절차에서 다음 단계는 이사회와 납땜과 부품의 육안 검사입니다.


• 통공 부분 삽입 : 통공 삽입이 리플로우와 검사 프로세스 뒤에, 손으로 행해질 것은다고 종래의 프로세스는 요구합니다. 납땜은 또한 종종 손으로 행해지지만, 그러나 그것이 납땜 공정을 사용하여 행해질 수 있습니다.
•
• 최종점검과 세정 : 전통적 인쇄 회로 판 어셈블리 과정에서 최종 단계는 이사회와 솔더 포인트와 부품의 최종점검이고 저 잔해 또는 초과된 납땜을 보증하기 위한 세정이 제거됩니다.
•

센즈헨 이이즈후오 전자 Co., Ltd．는 국가적 첨단 기업이 ISO9001을 보증했다는 것 입니다 : 2015년 국제적 품질 경영 시스템. 우리는 CE, ROHS, UL 인증을 가지고 있습니다. 그것은 2012년에 설립되었고 공장 지역,공장 면적이 6,000 평방미터 이상과 131명의 근로자와 2 교대로 구성됩니다. 우리는 알루미늄 PCB, FR4 PCB, LED PCBA와 다른 관련 상품을 제조할 역량을 가집니다. 우리는 또한 PCB 디자인, 인쇄 회로 판 어셈블리와 같은 서비스와 PCB 설계 서비스를 위한 LED SMT 기판 처리를 제공하고 있습니다. 제품은 방열을 요구하는 조명, 전자, 통신, 자동차와 다른 업계에서 넓게 사용됩니다. 우리의 전문가들은 우리의 고객들을 위한 특정 요구 사항을 이해하기 위해 가까운 결합에서 일합니다. 품질 테스팅 단위에, 우리는 꼼꼼하게 각각 제품을 테스트합니다, 이렇게 하여 국제적 품질 기준의 그들의 순응성의 결과가 됩니다. 우리는 고객들을 위해 ODM 또는 OEM 원 스톱 서비스를 할 수 있습니다.

우리는 '최신 기술' 경제기반적 토대와 열광적이고 숙련된 전문가들 로 이루어진 팀에 의해서 지원됩니다. 우리는,, 제조하, 품질 테스팅을 설계하, 패키징을 수용하는 판매 마케팅인 연구 개발을 입수하는 것과 같은 다양한 단위 안으로와 더 많잘 발달된 경제기반적 기지를 나누었습니다. 이것은 완전히 디펙트 프리 범위 제품을 선도 시장 가격에 있는 우리의 고객들에게 전달하기 위해 우리를 촉진되고 고객들의 대규모 주문을 응하기 위해 최근 기계류와 혁신적 기술로 설비했습니다. 일반적인 10년 이상의 산업 경험으로 상급 관리 팀과 연구 개발 디자인 팀과 함께, 자사 제품은 전세계에 잘 팔리고 있습니다.

FAQ :

Q1. 당신이 PCB 인용을 위해 어떠한 상술을 필요로 합니까?
한 : 우리는 당신을 인용하기 위해 당신의 PCB 거버 파일, 판 두께, 구리 두께, 표면 마감과 양을 필요로 합니다.

Q2. 발송 비용은 어떻습니까?
한 : 발송 비용은 도착지, 무게, 상품의 포장 크기까지 결정됩니다. 당신이 당신에게 발송 비용을 인용하기 위해 우리를 필요로 하는지 알도록 하세요.

Q3 : 그것이 내 로고를 제품에 프린트하기 위한 OK입니까?

한 :  예. 우리의 생산 전에 형식적으로 우리에게 통보하고 우리의 샘플을 기반으로 첫째로 디자인을 확인하세요.
