두께 0.6 밀리미터 - 3 밀리미터 OSP LED 전구 회로판
1PCS
MOQ
큰.img.alt
풍모 갤러리 제품 설명 따옴표를 요구하십시오
풍모
기본 정보
원래 장소: 중국
브랜드 이름: Yizhuo
인증: UL,CE,ROHS
모델 번호: PCBA06
하이 라이트:

OSP는 전구 회로판을 이끌었습니다

,

두께 3 밀리미터 LED 전구 회로판

,

두께 0.6 밀리미터 LED 전구 PCB 보드

결제 및 배송 조건
포장 세부 사항: 진공 패키지
배달 시간: 10-12 작업 일수
지불 조건: 전신환
공급 능력: 120000 sq.m/월
제품 사양
기재: 알루미늄
판 두께: 0.6mm 0.8mm 1mm 1.6mm 2mm 3mm
서비스: 원스톱 서비스
증명서: ISO9001:2008, ROHS, UL
최대 PCB 크기: 600mm×500mm
표면 마감: HASL은 자유로와서 이릅니다
애플리케이션: led 라이트 pcb 보드
제품 설명

PCBA 마커는 PCB 보드 eep사인 국회 주도하는 전구 회로판을 이끌었습니다



인쇄 회로 판 어셈블리가 무엇입니까?

회로판을 설계하고 출력한 후, 그들이 연결되어야 하여서 전자 통신문은 제대로 그들 사이에 보내질 수 있습니다. 함께 그들을 배선하는 것 전자 장치 기능을 만드는 입니다.





LED PCB 보드 국회

레이어

일면, 양측 사이드

판 두께

0.8, 1.0, 1.2, 1.5, 1.6, 2.0

기술 명세서



최소 선로 폭 / 격차 :3.5/4mll(laserdrill)
최소 구멍 치수 :0.2 밀리미터 (기계적 drill)/4mil(laser 드릴)
최소 환형 링 : 4 밀리리터
맥스 구리 두께 : 60Z
판 두께 :D/S : 0.2-4.0mm.

다층 :0.40-4.0mm,

민 솔더 마스크 다리 :0.08 밀리미터

종횡비 : 8 : 1
플러깅 바이아스 역량 : 0.2-0.8mm



표면 처리

OSP

LED 칩

당신의 선택으로서

PCB 사이즈

맞춤화될 수 있습니다

기재

알루미늄

패키지

진공 패키지

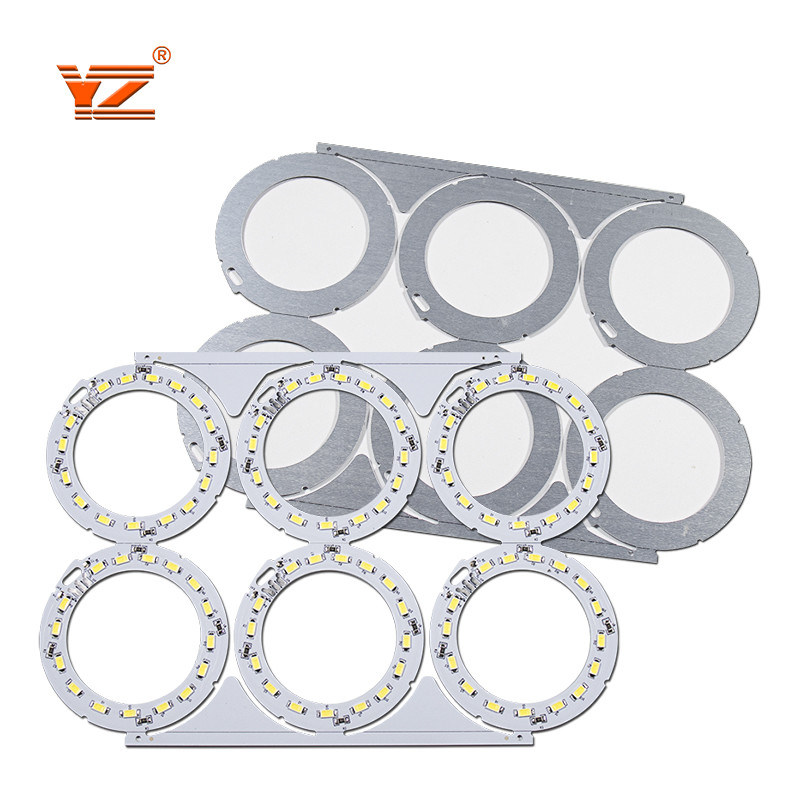

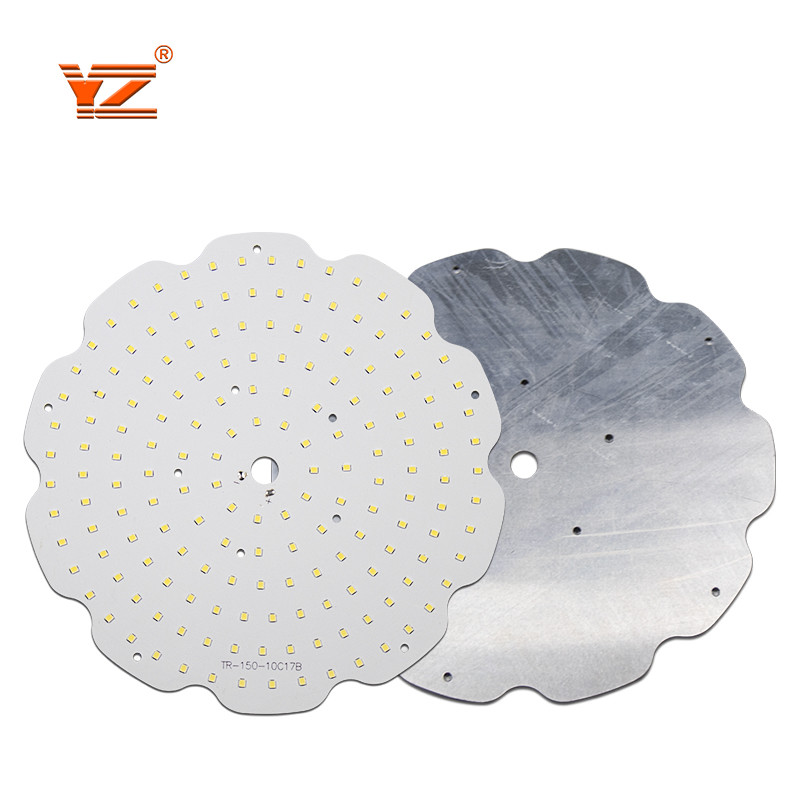

두께 0.6 밀리미터 - 3 밀리미터 OSP LED 전구 회로판 0

인쇄 회로 판 어셈블리 절차 : 개관

  • 땜납 페이스트 : 당신이 전통적 인쇄 회로 판 어셈블리 과정 후에, 첫 번째 단계는 땜납 페이스트의 적용이라는 것 이면. 이것이 있다는 것에 주목하세요
  •
  • 부품 배치 : 전통적 인쇄 회로 판 어셈블리 절차에, 다음 단계는 부품을 이사회에 두는 것입니다. 이것은 손으로 행해질 수 있거나 그것이 기계류의 도움으로 행해질 수 있습니다 (시스템을 고르고 위치시키세요).
  •
  • 리플로우 : 전통적 인쇄 회로 판 어셈블리 절차에, 다음 단계는 리플로우이며, 그것이 땜납이 처음으로 녹고 그리고 나서 재응고시킬 때 있습니다. 이사회와 모든 그것의 성분이 그것을 액체화시키는 땜납을 가열시키는 오븐을 통과하고 연결이 이사회 전에 형성된다는 것을 보증하는 것 냉각기로 이동하며, 그 곳에서 땜납은 냉각됩니다.



SMT 과정에서, 리플로우 납땜은 또한 이번에 일어납니다. 이사회가 이사회에 땜납을 굳히고 장소에서 요소를 굳히면서, 점진적으로 온도 하락을 가져온 일련의 냉각기를 통과하기 전에 이사회는 그것이 필요에 따라 흘러나올 수 있게 허락한 땜납 페이스트를 녹이는 노를 보내집니다.

  • 점검 : 전통적 인쇄 회로 판 어셈블리 절차에서 다음 단계는 이사회와 납땜과 부품의 육안 검사입니다.
  •
  • 통공 부분 삽입 : 통공 삽입이 리플로우와 검사 프로세스 뒤에, 손으로 행해질 것은다고 종래의 프로세스는 요구합니다. 납땜은 또한 종종 손으로 행해지지만, 그러나 그것이 납땜 공정을 사용하여 행해질 수 있습니다.
  •
  • 최종점검과 세정 : 전통적 인쇄 회로 판 어셈블리 과정에서 최종 단계는 이사회와 솔더 포인트와 부품의 최종점검이고 저 잔해 또는 초과된 납땜을 보증하기 위한 세정이 제거됩니다.

두께 0.6 밀리미터 - 3 밀리미터 OSP LED 전구 회로판 1
