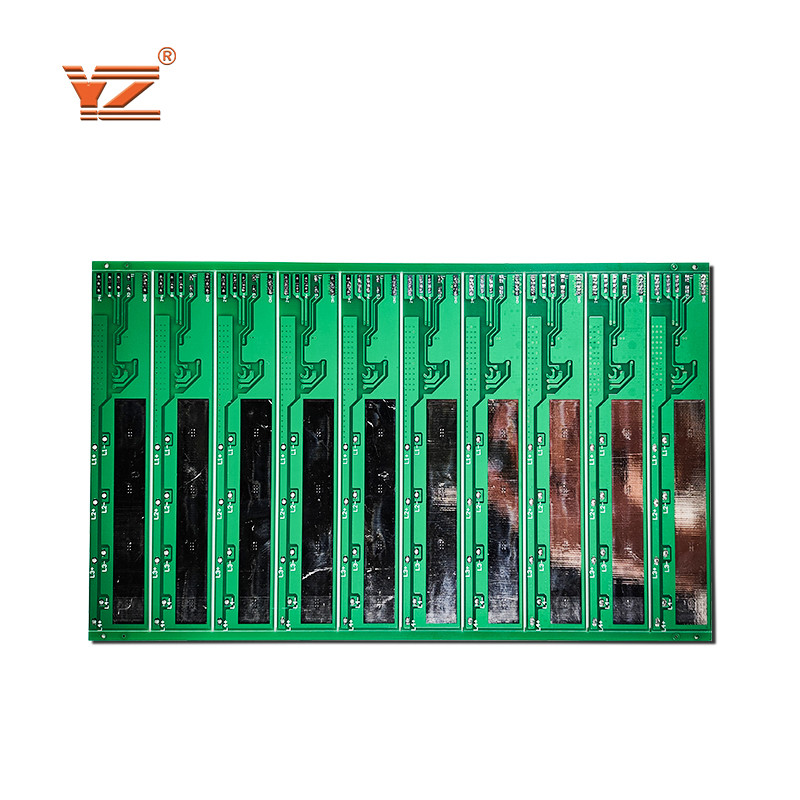

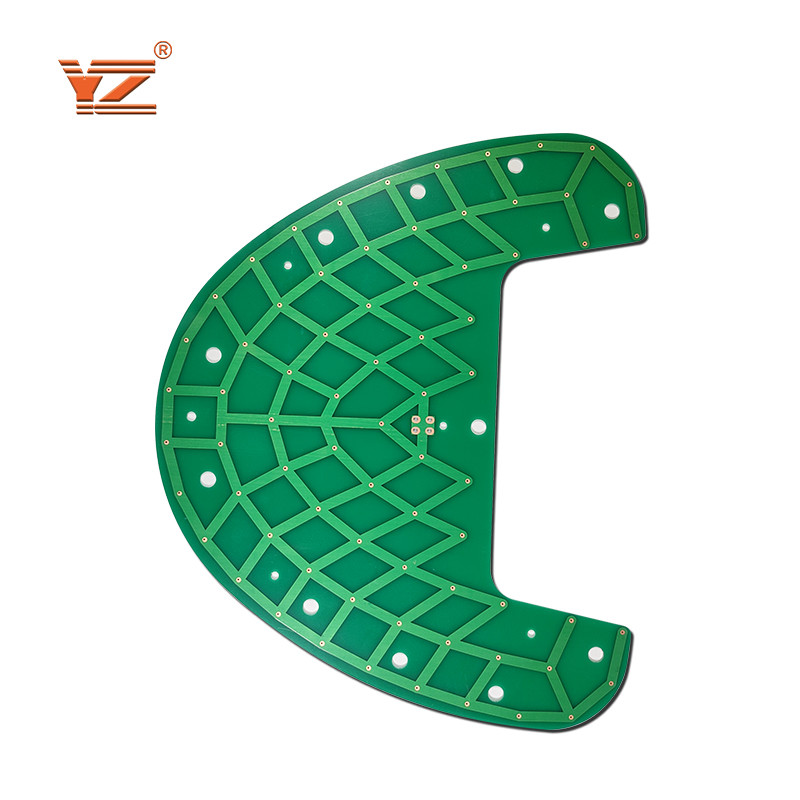

FR4 다층 인쇄 회로 기판 보드 조립품 제조사 로에스 회로판

FR4 다층 PCB 보드 도입 :

FR-4 (또는 FR4는) 글래스 강화 에폭시 적층판 시트, 강관, 로드와 프린트 회로 기판 (PCB)에 할당된 계급 지정입니다. FR-4는 방염성 (자기 소멸) 인 에폭시 수지 바인더와 우븐 유리 섬유 으로 구성된 복합 재료입니다.

난연제를 의미하고, FR-4의 인화성의 안전이 기준 UL94V-0에 따라 있는 것을 FR는 나타냅니다. FR-4는 1968년에 NEMA에 의해 구성 소재 (에폭시 수지, 직조 유리 섬유 보강재, 브롬화 난연제, 기타 등등)로부터 만들어졌습니다.

FR-4 유리 에폭시는 좋은 강도 대 중량비와 인기있고 다재다능한 고압력 열경화성 수지 플라스틱 합포 등급입니다. 영 근처에 물 흡착성으로, FR-4는 가장 일반적으로 상당한 의학적 장점을 소유하여 전기절연체로서 사용됩니다. 재료는 그것의 높은 기계적 값과 전기적 절연성 품질을 양쪽 마른 습기 있는 조건에 유지할지 알려져 있습니다. 좋은 제조 특성과 함께, 이러한 특성은 폭 넓게 다양한 전기적 기계적인 응용을 위해 유틸리티를 이 등급에게 줍니다.

NEMA는 FR-4를 위한 규제 당국이고 다른 절연성 박판 제품 등급입니다. 글라스 엑폭시 적층을 위한 계급 지정은 다음과 같습니다 : G10, G11, FR4, FR5와 FR6. 이것들의, FR4는 오늘 사용에 가장 폭넓게 등급입니다. FR-4에 대한 전임자인 G-10이 FR-4의 셀프-엑스트인가이싱 난연성 특성이 결핍됩니다. 그러므로, FR-4는 대부분의 어플리케이션에서 since[when?] 대체된 G-10을 가지고 있습니다.

FR-4 에폭시 수지계는 FR-4 유리 엑폭시 적층에서 내염성 특성을 용이하게 하기 위해 일반적으로 취소, 할로겐을 사용합니다. 재료의 열적 파괴가 바람직 특성인 약간의 적용은 여전히 G-10 빈 방염성을 사용할 것입니다.

FR4 PCB의 타입 :

1. 일 측면 FR4 PCB

Fr4 일면 프린트 회로 기판은 일 측에 동박을 가지고 있는 에폭시 수지 PCB로 만들어집니다, 그것의 성분이 일 측에 붙여집니다.

2. 양측 사이드 FR4 PCB

Fr4 일면 프린트 회로 기판은 또한 일 측에 동박을 가지고 있는 에폭시 수지 PCB로 만들어지지만, 그러나 그것의 성분이 서로를 넘기 위해 추적의 길을 주는 양측에 붙여집니다.

이러한 이사회는 전도성을 위한 구리를 포함합니다.

3. 다층 FR4 PCB

멀티사이드 PC 보드는 이층 이상을 가지고 있습니다. 그것은 전도성에 쓸 물질의 3 층을 포함합니다.

그것은 재료의 중심에 붙여집니다. 심 자재는 PC가 탑승하는 다층을 생산하기 위해 고압과 고온 하에 함께 적층됩니다. 성분은 PC 보드에서 양쪽에 붙여집니다.

4. 엄격한 FR4 PCB

Fr4 PC 보드의 이런 유형에, 사용된 코어재는 Fr 일 뿐이어서 그것이 엄격한 fr4 프린트 회로 기판이라고 하는 이유입니다.

어떤 다른 재료가 없거나 음란이 그것에게 그것이 순수한 회로라고 덧붙였습니다, 그것이 그것이 전체 PC 보드에 대해 엄격한 이유입니다.

5. 리지드 플럭스 FR4 PCB

PC 보드의 이런 유형에, 심 자재가 엄격할 뿐만아니라 탄력적이어서 그들은 Fr4 PC가 탑승하는 리지드 플럭스라고 불립니다.

플렉스는 회로 유연성에 기인합니다. 가열되는 것은 더 탄력적이고 더 상처받기 쉽기 때문에 우리는 박판을 이용했습니다.

납땜 동안, 목표각도를 만드는 것은 구부러질 수 있습니다.

FR4 다층 인쇄 회로 기판 보드 적용

센즈헨 이이즈후오 전자 Co., Ltd．는 국가적 첨단 기업이 ISO9001을 보증했다는 것 입니다 : 2015년 국제적 품질 경영 시스템. 우리는 CE, ROHS, UL 인증을 가지고 있습니다. 그것은 2012년에 설립되었고 공장 지역,공장 면적이 6,000 평방미터 이상과 131명의 근로자와 2 교대로 구성됩니다. 우리는 알루미늄 PCB, FR4 PCB, LED PCBA와 다른 관련 상품을 제조할 역량을 가집니다. 우리는 또한 PCB 디자인, 인쇄 회로 판 어셈블리와 같은 서비스와 PCB 설계 서비스를 위한 LED SMT 기판 처리를 제공하고 있습니다. 제품은 방열을 요구하는 조명, 전자, 통신, 자동차와 다른 업계에서 넓게 사용됩니다. 우리의 전문가들은 우리의 고객들을 위한 특정 요구 사항을 이해하기 위해 가까운 결합에서 일합니다. 품질 테스팅 단위에, 우리는 꼼꼼하게 각각 제품을 테스트합니다, 이렇게 하여 국제적 품질 기준의 그들의 순응성의 결과가 됩니다. 우리는 고객들을 위해 ODM 또는 OEM 원 스톱 서비스를 할 수 있습니다.

우리는 '최신 기술' 경제기반적 토대와 열광적이고 숙련된 전문가들 로 이루어진 팀에 의해서 지원됩니다. 우리는,, 제조하, 품질 테스팅을 설계하, 패키징을 수용하는 판매 마케팅인 연구 개발을 입수하는 것과 같은 다양한 단위 안으로와 더 많잘 발달된 경제기반적 기지를 나누었습니다. 이것은 완전히 디펙트 프리 범위 제품을 선도 시장 가격에 있는 우리의 고객들에게 전달하기 위해 우리를 촉진되고 고객들의 대규모 주문을 응하기 위해 최근 기계류와 혁신적 기술로 설비했습니다. 일반적인 10년 이상의 산업 경험으로 상급 관리 팀과 연구 개발 디자인 팀과 함께, 자사 제품은 전세계에 잘 팔리고 있습니다.

다층 인쇄 회로 기판을 만드는 절차 :

여러 요인은 고품질 다층 인쇄 회로 기판을 생산하는 것 들어갑니다. 과정은 모든 관점이 커버된다는 것을 보증하도록 필요한 특정 단계를 포함합니다. 다층 기판의 다른 유형이 있기 때문에, 제조 절차는 당신이 달성되기를 원하는 고유한 디지안을 기반으로 다를지도 모릅니다. 프런트 엔드 계획 외에, 일반 절차는 다음을 포함합니다

· 사진 플로팅 - 사진이 자료를 수집합니다 그리고 이미지 화소로 그것을 변환하세요 전환자들 .

· 이미지화와 DES (스트립, 발달하고 식각하 ) - PCB를 향하여 일차 이미지를 적용합니다 .

· 자동 광학 검사기 - 엷은 조각 모양 전에 멀티 플레이어 PCB의 레이어를 조사합니다 .

· 산화물 처리와 엷은 조각 모양 - 화학처리는 PCB의 인너 레이어에 적용되었습니다. 엷은 조각 모양은 함께 구리와 섬유 유리의 다른 층을 묶습니다 .

· 드릴링과 무전해 구리 침전 - 이 절차는 PCB에 필요한 보오링공과 트렌치를 만듭니다. 그들은 그리고 나서 동피복물에 의해 커버됩니다 .

전기시험, 제작, 마이크로-섹션링과 최종점검

FAQ :

Q1. 당신이 PCB PCBA 생산을 위해 어떠한 파일 형태를 받아들입니까?
한 : 거버 파일 : CAM350 RS274X

PCB 파일 : 프로텔 99SE, P-CAD 2001 PCB

BOM : 액셀


Q2. 내가 당신의 품질을 확인하기 위해 샘플을 얻을 수 있습니까?
한 :  가격 인증 뒤에, 당신은 테스트와 사정을 위한 샘플을 위한 주문을 할 수 있습니다.

Q3. 당신의 공급 능력은 어떻습니까?

한 : 우리의 공급 능력은 매일 2000sqm 시경에 있습니다. 거기서 우리의 25 000 스큐텀 공장 공간 호스트들 R&D, 마케팅, 물류관리와 조달 작동.
