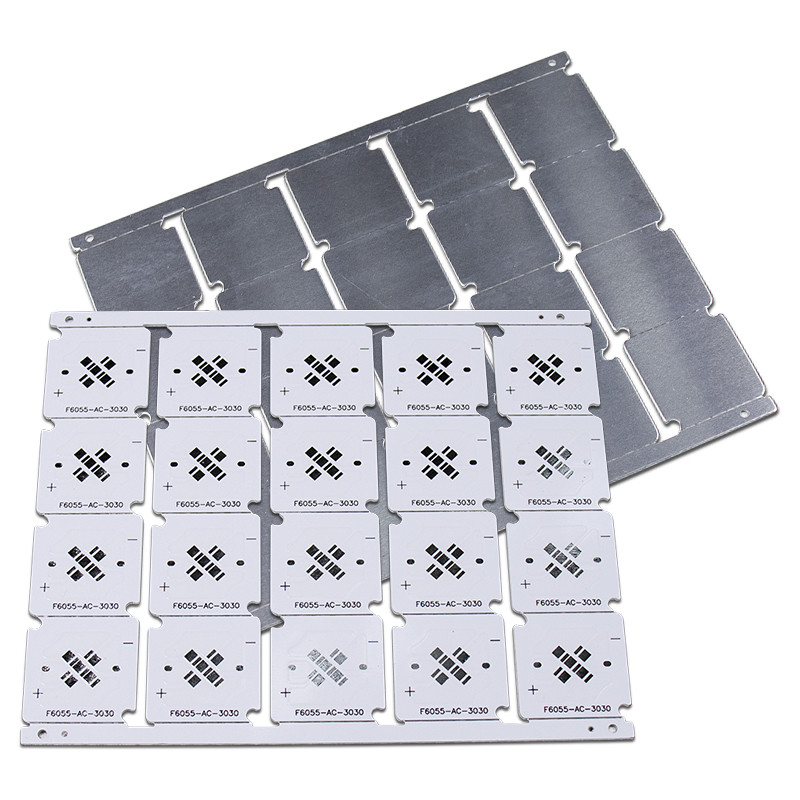

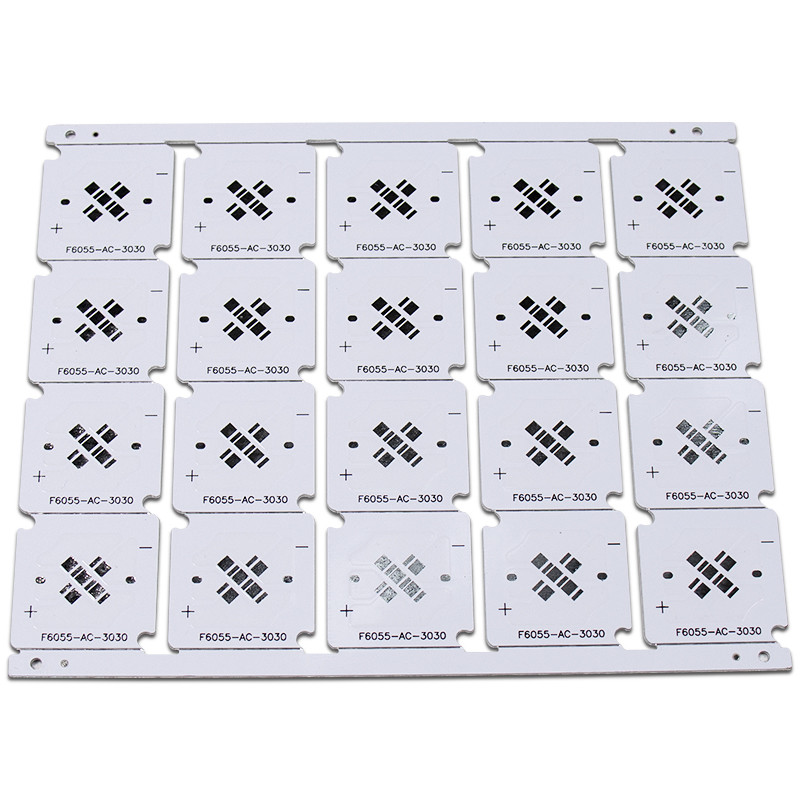

지도된 관 빛 회로판 둥근 지도된 회로판 알루미늄 기질 Pcb
| 안건 | 단위 | 사양 | 테스트 조건 | |
|---|---|---|---|---|
| 단열재 두께 | ㎛ | 최대 분 |
200 60 |
- |
| 땜납 저항(288°C) | 비서. | 분 | 600 | IPC-TM-650 2.4.13.1 |
| 열충격 | 288°C * 10"/사이클 | 분 | 6번 | IPC-TM-650 2.4.13.1 |
| 껍질 강도(정상 상태) | 파운드/인치 | 분 | 9 | IPC-TM-650 2.4.8 |
| 고장 전압 | V/밀 | 750 | IPC-TM-650 2.5.6 | |
| 체적 저항(정상 상태 >E+14) | Ω * cm | 1.8x1015 | IPC-TM-650 2.5.17.1 | |
| 표면 저항(정상 상태 >E+12) | Ω | 3.5x1014 | IPC-TM-650 2.5.17.1 | |
| 유전 상수 1MHz 정상 상태 1GHz 정상 상태 |
- | 5.6 5.3 |
IPC-TM-650 2.5.5.3 IPC-TM-650 2.5.5.5 IPC-TM-650 2.5.5.6 |
|
| 손실 계수 1MHz 정상 상태 1GHz 정상 상태 |
0.013 0.010 |
IPC-TM-650 2.5.5.3 IPC-TM-650 2.5.5.5 IPC-TM-650 2.5.5.9 |
||
| 수분 흡수 | % | 0.2 | IPC-TM-650 2.6.2.1 | |
| 열 전도성 (절연층에서만 측정) |
W/m°C | 1.0 | ASTM-E1461 | |
| 가연성 | 94V-0 | 통과하다 | IPC-TM-650 2.3.9 | |
| Tg | °C | 100 | IPC-TM-650 2.2.24 | |
| Td | °C | 410 | 미정(5wt% 손실) | |
| MOT(RTI) | °C | 130 | UL 746B | |
| CTI(비교 추적 지수) | V | 600(PLC=0) | UL 746E DSR |
Highflypcb는 10년 이상 동안 알루미늄 PCB를 제조해 왔습니다.당사의 모든 기능을 갖춘 알루미늄 회로 기판 제작 기능과 무료 DFM 검사를 통해 예산 내에서 고품질 알루미늄 PCB를 완성할 수 있습니다.당사의 인쇄된 알루미늄 PCB는 LED 조명, 전력 장비 및 자동차 시스템에 널리 사용됩니다.
Highflypcb는 효과적이고 저렴한 PCB LED 조명 솔루션을 제공합니다
10년 이상의 경험을 가진 완전한 기능의 PCB 솔루션 제공업체로서 우리는 한 지붕 아래에서 LED PCB 제조, 부품 조달 및 조립을 모두 제공할 수 있습니다.우리는 귀하와 협력하여 귀하의 특정 응용 분야에 맞춤화된 금속 코어/알루미늄 회로 기판을 개발할 수 있습니다.우리는 열을 효율적으로 발산하고 모든 LED PCB 구성 요소를 시원하게 유지하며 제품의 성능을 크게 향상시키는 열 알루미늄 클래드 레이어를 포함하는 표준 FR-4 재료로 만든 경쟁력 있는 가격의 PCB를 제공합니다.
LED PCB에 대한 문의 사항은 sales@highfly-tech.com으로 데이터를 보내주십시오. 귀하의 프로젝트 디자인을 제3자와 공유하지 않습니다.당신의 디자인은 우리와 함께 안전합니다.
