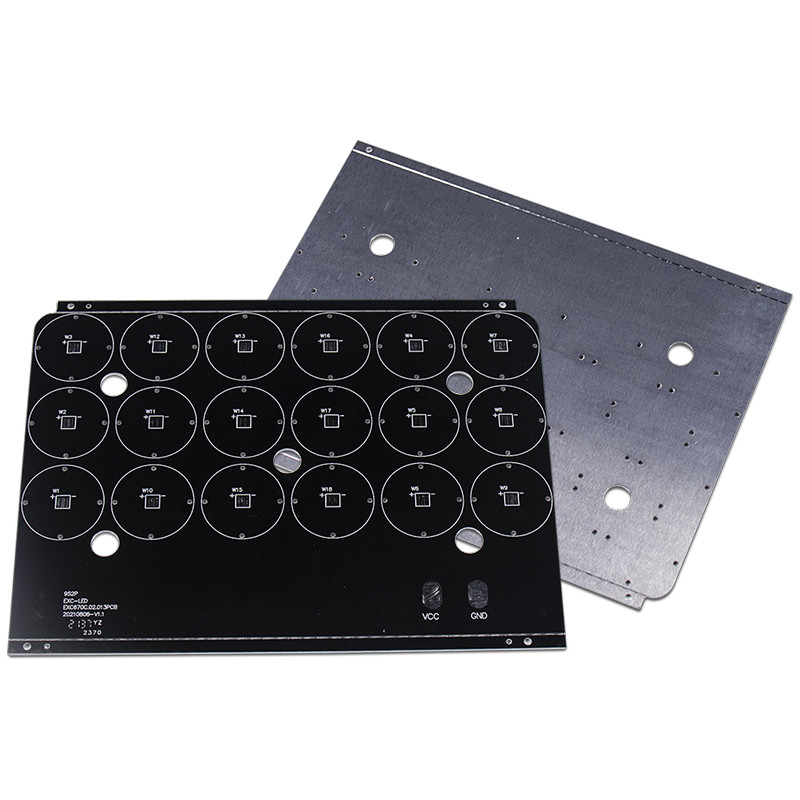

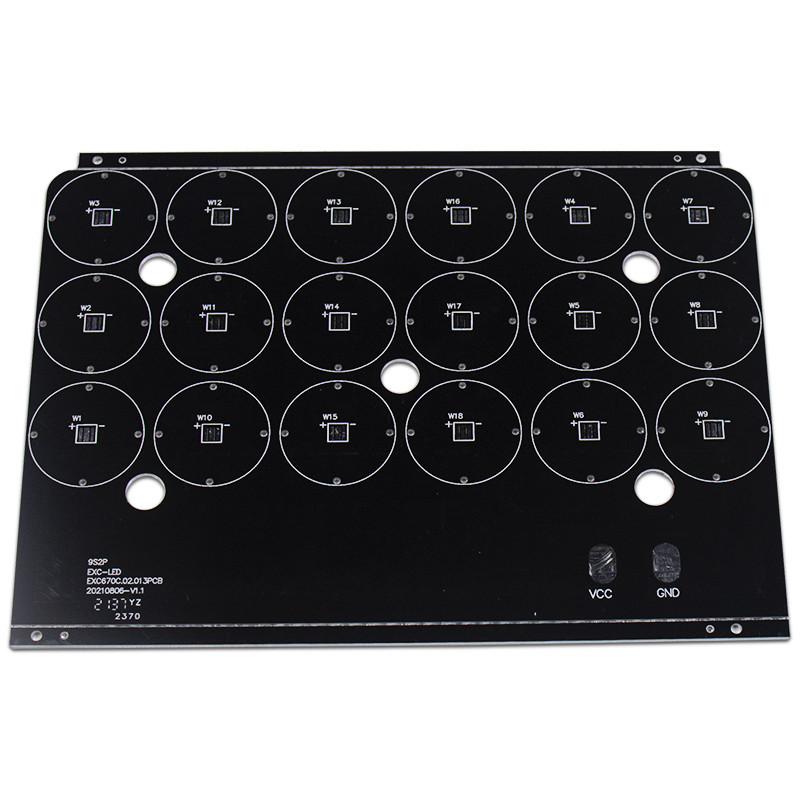

지도된 배열 Pcb는 Pcb Smd에 의하여 지도된 가로등 회로판 Smt Pcb 회의를 지도했습니다
1. 소개
LED PCB는 단면 알루미늄 PCB의 일종으로 가로등, LED 램프 및 가정용 램프에 널리 사용됩니다.
2. 재질: 알루미늄 기반 PCB
| 안건 | 단위 | 사양 | 테스트 조건 | |
| 단열재 두께 | 음 |
최대 분 |
200 60 |
— |
| 땜납 저항 (288℃) | 비서. | 분 | 600 | IPC-TM-650 2.4.13.1 |
| 열충격 | 288℃10”/사이클 | 분 | 6번 | IPC-TM-650 2.4.13.1 |
| 박리 강도(정상 상태) | 파운드/인치 | 분 | 9 | IPC-TM-650 2.4.8 |
| 고장 전압 | V/밀 | 750 | IPC-TM-650 2.5.6 | |
| 체적 저항률(정상 상태>E+14) | Ω · cm | 1.8*1015 | IPC-TM-650 2.5.17.1 | |
| 표면 저항(정상 상태>E+12) | Ω | — | 3.5*1014 | IPC-TM-650 2.5.17.1 |
|
유전 상수 1MHz 정상 상태 1GHz 정상 상태 |
— |
5.6 5.3 |
IPC-TM-650 2.5.5.3 2.5.5.5 2.5.5.6 |
|
|
소산 상수 1MHz 정상 상태 1GHz 정상 상태 |
0.013 0.010 |
IPC-TM-650 2.5.5.3 2.5.5.5 2.5.5.9 |
||
| 수분 흡수 | % | 0.2 | IPC-TM-650 2.6.2.1 | |
|
열 전도성 (절연층에서만 측정) |
승/m℃ | 1.0 | ASTM-E1461 | |
| 가연성 | 94V-0 | 통과하다 | IPC-TM-650 2.3.9 | |
| Tg | ℃ | 100 | IPC-TM-650 2.4.24 | |
| Td | ℃ | 410 | 미정(5wt% 손실) | |
| MOT(RTI) | ℃ | 130 | UL746B | |
| CTI(비교 추적 지수) | V | >600 (PLC=0) | UL746E DSR |
3. 인증: UL, ROHS, 리치, ISO
4. 사용 범위: 조명, 자동차 전자 장비, 전원 공급 장치, 전자 제어, 컴퓨터 장비, 통신 전자 등
5. 어떤 전시회에 참가했습니까?
뉴델리 전시회, 모스크바 전자 전시회 등
6. 서비스
1. 빠른 응답
2. 좋은 품질을 바탕으로 합리적인 가격
3. 원스톱 서비스 제공(부품, OEM)
4. 풍부한 인벤토리 및 습관적 재료 준비
7. 지불 방법:
T/T, 페이팔, 신용카드, 웨스턴 유니온 등
알루미늄은 실제로 중요한 구성 요소에서 열을 멀리 전달하여 회로 기판에 미칠 수 있는 유해한 영향을 최소화할 수 있습니다.더 높은 내구성: 알루미늄은 세라믹 또는 유리 섬유 베이스가 할 수 없는 제품에 강도와 내구성을 제공합니다.
알루미늄 보드는 열전도율이 가장 높은 PCB 옵션 중 하나입니다.그들은 최소한의 회로 손상을 보장하기 위해 가능한 한 중요한 구성 요소에서 많은 열을 멀리 유지합니다.높은 내열성 덕분에 고밀도 회로와 더 큰 전력 수준을 처리할 수 있습니다.알루미늄 합금으로 만든 기판은 물리적 내구성이 높아 파손 위험이 낮습니다.알루미늄은 다른 금속에 비해 합리적인 가격과 함께 환경에 미치는 영향이 적습니다.
반면에 알루미늄 PCB는 표준 보드보다 틈새 용도가 더 많은 경향이 있습니다.구리 기판에 도체를 추가하는 것보다 비용은 저렴하지만 이러한 구성 요소가 없는 표준 PCB보다 가격이 높습니다.귀하의 응용 분야에 고온이 포함되지 않는 경우 알루미늄 코어에 대한 투자는 효과가 없을 수 있습니다.플렉스 회로를 만들 계획이라면 알루미늄 플렉스 PCB는 초기 위치로만 구부러질 수 있습니다.더 작은 전자 제품에 맞도록 구부러지지만 진동 스트레스를 견디지 못합니다.
