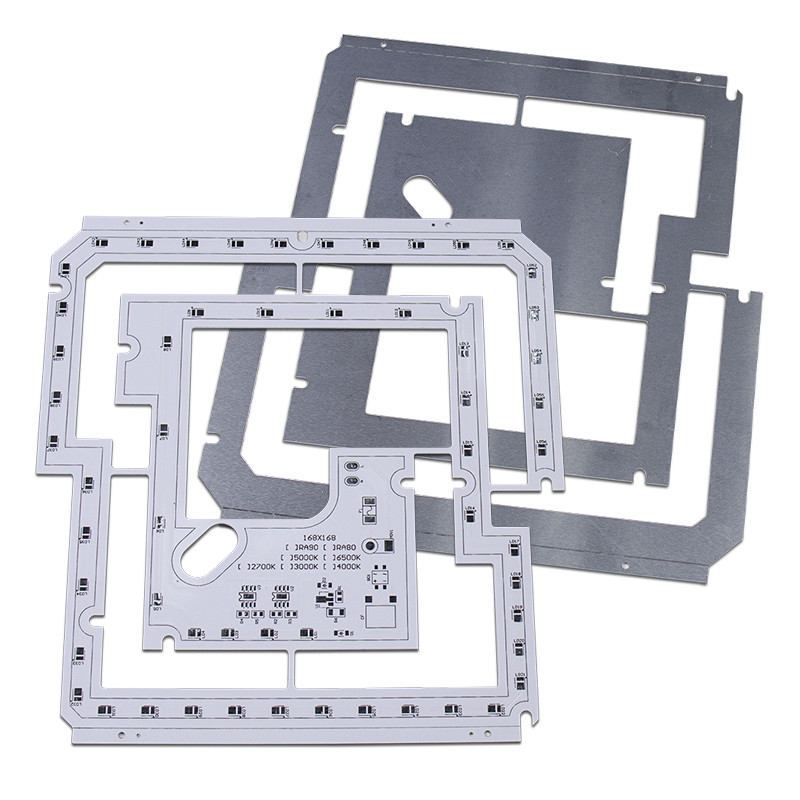

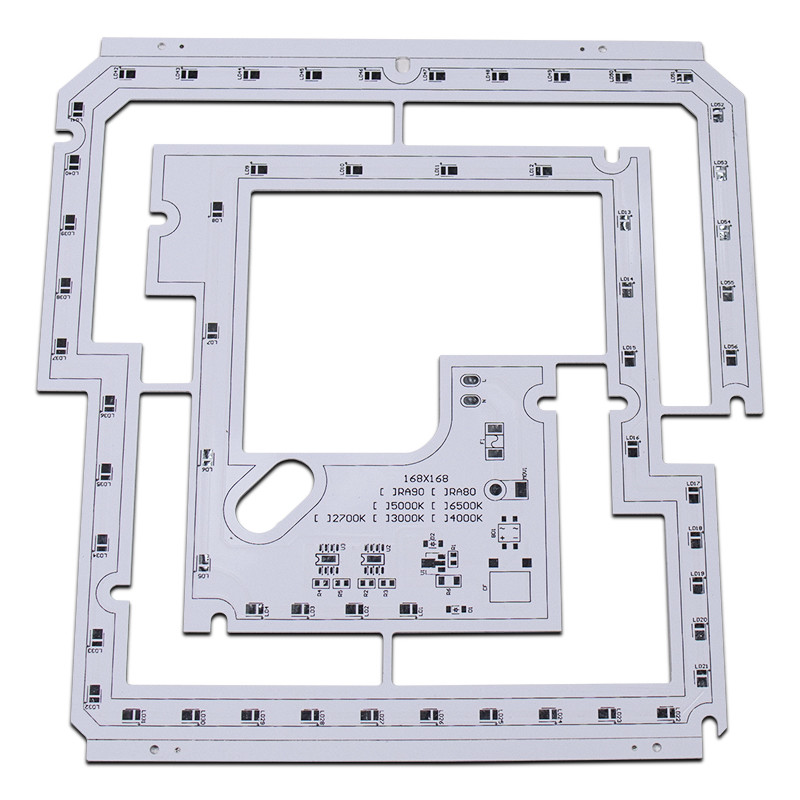

태양 광 회로 기판은 12v에 의하여 지도된 회로판 디자인에 의하여 지도된 배열 Pcb를 지도했습니다
1. 소개
LED PCB는 단면 알루미늄 PCB의 일종으로 가로등, LED 램프 및 가정용 램프에 널리 사용됩니다.
2. 재질: 알루미늄 기반 PCB
| 안건 | 단위 | 사양 | 테스트 조건 | |
| 단열재 두께 | 음 |
최대 분 |
200 60 |
— |
| 땜납 저항 (288℃) | 비서. | 분 | 600 | IPC-TM-650 2.4.13.1 |
| 열충격 | 288℃10”/사이클 | 분 | 6번 | IPC-TM-650 2.4.13.1 |
| 박리 강도(정상 상태) | 파운드/인치 | 분 | 9 | IPC-TM-650 2.4.8 |
| 고장 전압 | V/밀 | 750 | IPC-TM-650 2.5.6 | |
| 체적 저항률(정상 상태>E+14) | Ω · cm | 1.8*1015 | IPC-TM-650 2.5.17.1 | |
| 표면 저항(정상 상태>E+12) | Ω | — | 3.5*1014 | IPC-TM-650 2.5.17.1 |
|
유전 상수 1MHz 정상 상태 1GHz 정상 상태 |
— |
5.6 5.3 |
IPC-TM-650 2.5.5.3 2.5.5.5 2.5.5.6 |
|
|
소산 상수 1MHz 정상 상태 1GHz 정상 상태 |
0.013 0.010 |
IPC-TM-650 2.5.5.3 2.5.5.5 2.5.5.9 |
||
| 수분 흡수 | % | 0.2 | IPC-TM-650 2.6.2.1 | |
|
열 전도성 (절연층에서만 측정) |
승/m℃ | 1.0 | ASTM-E1461 | |
| 가연성 | 94V-0 | 통과하다 | IPC-TM-650 2.3.9 | |
| Tg | ℃ | 100 | IPC-TM-650 2.4.24 | |
| Td | ℃ | 410 | 미정(5wt% 손실) | |
| MOT(RTI) | ℃ | 130 | UL746B | |
| CTI(비교 추적 지수) | V | >600 (PLC=0) | UL746E DSR |
3. 인증: UL, ROHS, 리치, ISO
4. 사용 범위: 조명, 자동차 전자 장비, 전원 공급 장치, 전자 제어, 컴퓨터 장비, 통신 전자 등
5. 어떤 전시회에 참가했습니까?
뉴델리 전시회, 모스크바 전자 전시회 등
6. 서비스
1. 빠른 응답
2. 좋은 품질을 바탕으로 합리적인 가격
3. 원스톱 서비스 제공(부품, OEM)
4. 풍부한 인벤토리 및 습관적 재료 준비
7. 지불 방법:
T/T, 페이팔, 신용카드, 웨스턴 유니온 등
알루미늄 PCB는 다른 PCB와 레이아웃이 비슷합니다.그것은 구리, 솔더 마스크 및 실크 스크린의 레이어가 그 위에 겹겹이 겹쳐져 있습니다.그러나 유리 섬유 또는 플라스틱 기판 대신 알루미늄 회로 기판에는 금속 기판이 있습니다.이 베이스는 주로 알루미늄의 조합을 포함합니다.금속 코어는 전체가 금속으로 구성되거나 유리 섬유와 알루미늄의 조합으로 구성될 수 있습니다.알루미늄 PCB는 일반적으로 단면이지만 양면도 가능합니다.다층 알루미늄 PCB는 제조하기가 매우 어렵습니다.
알루미늄 기판
알루미늄 보드는 LED 및 전력 변환 전자 장치에서 가장 많이 사용됩니다.LED에서 생성되는 강렬한 빛은 높은 수준의 열을 생성하여 알루미늄이 부품에서 멀어지게 합니다.알루미늄 PCB는 LED 장치의 수명을 연장하고 더 많은 안정성을 제공합니다.가로등, 정지등 및 가정용 조명에서 알루미늄 기판을 찾을 수 있습니다.이를 통해 전력 변환기가 전류를 변경하고 전자 장치를 조절할 수 있습니다.다른 많은 산업 분야의 제작자도 알루미늄 회로 기판에서 사용하지만 자주 구현하지는 않습니다.
