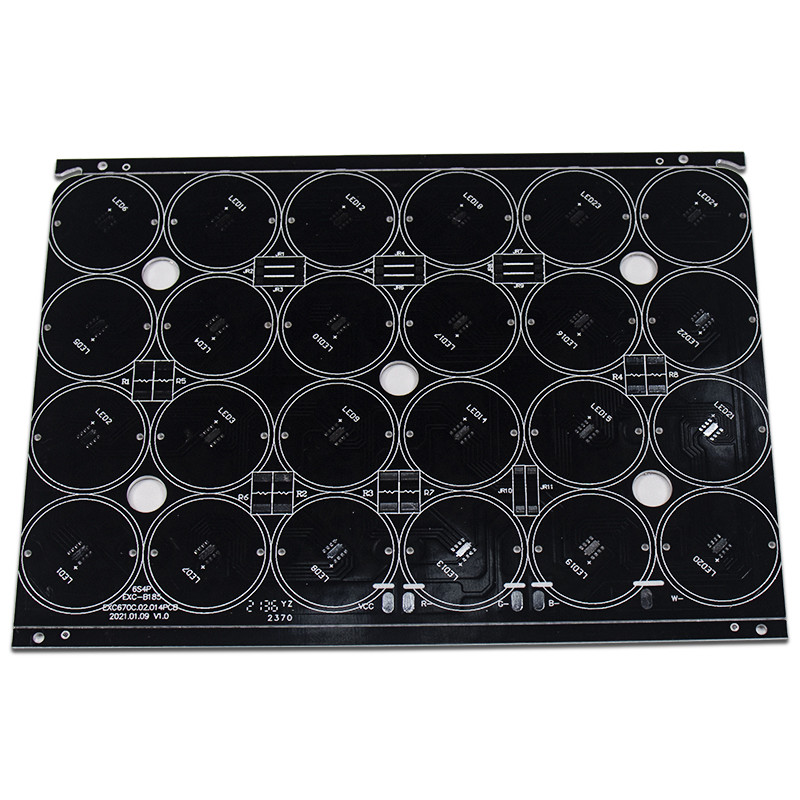

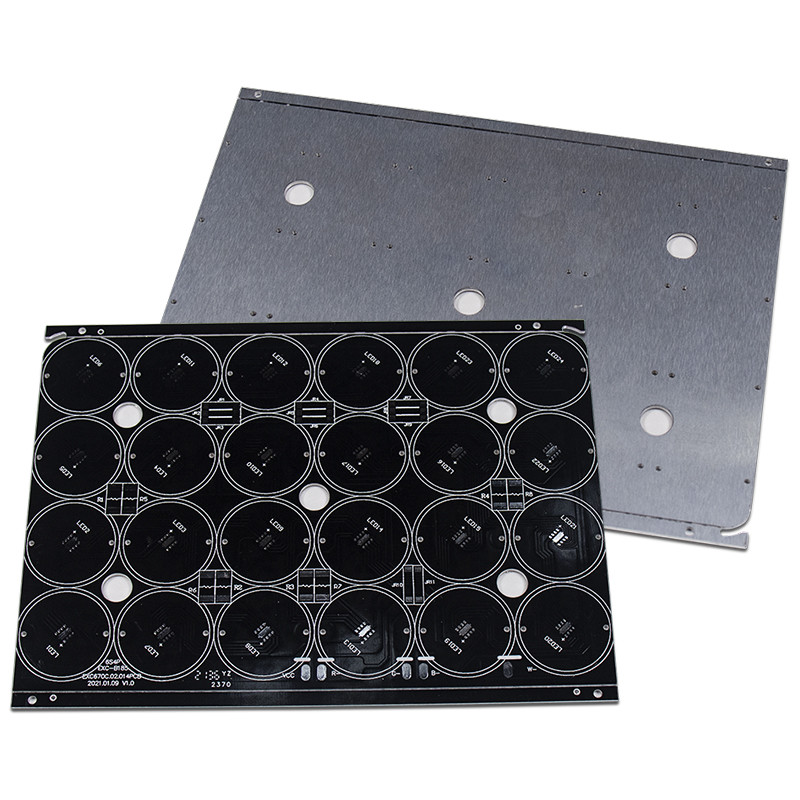

알루미늄 입히는 PCB는 가벼운 회로판 디자인 Smd에 의하여 지도된 널을 지도했습니다
1. 소개
LED PCB는 단면 알루미늄 PCB의 일종으로 가로등, LED 램프 및 가정용 램프에 널리 사용됩니다.
2. 재질: 알루미늄 기반 PCB
| 안건 | 단위 | 사양 | 테스트 조건 | |
| 단열재 두께 | 음 |
최대 분 |
200 60 |
— |
| 땜납 저항 (288℃) | 비서. | 분 | 600 | IPC-TM-650 2.4.13.1 |
| 열충격 | 288℃10”/사이클 | 분 | 6번 | IPC-TM-650 2.4.13.1 |
| 박리 강도(정상 상태) | 파운드/인치 | 분 | 9 | IPC-TM-650 2.4.8 |
| 고장 전압 | V/밀 | 750 | IPC-TM-650 2.5.6 | |
| 체적 저항률(정상 상태>E+14) | Ω · cm | 1.8*1015 | IPC-TM-650 2.5.17.1 | |
| 표면 저항(정상 상태>E+12) | Ω | — | 3.5*1014 | IPC-TM-650 2.5.17.1 |
|
유전 상수 1MHz 정상 상태 1GHz 정상 상태 |
— |
5.6 5.3 |
IPC-TM-650 2.5.5.3 2.5.5.5 2.5.5.6 |
|
|
소산 상수 1MHz 정상 상태 1GHz 정상 상태 |
0.013 0.010 |
IPC-TM-650 2.5.5.3 2.5.5.5 2.5.5.9 |
||
| 수분 흡수 | % | 0.2 | IPC-TM-650 2.6.2.1 | |
|
열 전도성 (절연층에서만 측정) |
승/m℃ | 1.0 | ASTM-E1461 | |
| 가연성 | 94V-0 | 통과하다 | IPC-TM-650 2.3.9 | |
| Tg | ℃ | 100 | IPC-TM-650 2.4.24 | |
| Td | ℃ | 410 | 미정(5wt% 손실) | |
| MOT(RTI) | ℃ | 130 | UL746B | |
| CTI(비교 추적 지수) | V | >600 (PLC=0) | UL746E DSR |
3. 인증: UL, ROHS, 리치, ISO
4. 사용 범위: 조명, 자동차 전자 장비, 전원 공급 장치, 전자 제어, 컴퓨터 장비, 통신 전자 등
5. 어떤 전시회에 참가했습니까?
뉴델리 전시회, 모스크바 전자 전시회 등
6. 서비스
1. 빠른 응답
2. 좋은 품질을 바탕으로 합리적인 가격
3. 원스톱 서비스 제공(부품, OEM)
4. 풍부한 인벤토리 및 습관적 재료 준비
7. 지불 방법:
T/T, 페이팔, 신용카드, 웨스턴 유니온 등
다음 표에서 PCBWay 알루미늄 코어 PCB 제조 기능을 확인하십시오.
| 특징 | 능력 |
| 재료 | 알루미늄 코어(국산 1060), 구리 코어, FR4 피복 |
| 열 전도성 | 1.0W/(m*k), 2.0W/(m*k) |
| 최소트랙/간격 | 4mil |
| 최소구멍 크기 | 0.8mm |
| 기본 재료 | 알루미늄, FR4, Flex, Flex-rigid, HDI, Rogers 등 |
| 보드 두께 | 0.4-3.2mm |
| 표면 마무리 | 침수 금, OSP, 경질 금, 침수 은, Enepig |
| 핀시 쿠퍼 | 1-4온스 |
| 솔더 마스크 | 그린, 레드, 옐로우, 블루, 화이트, 블랙, 퍼플, 매트 블랙, 매트 그린 |
| 실크 스크린 | 화이트, 블랙 |
| 프로세스를 통해 | 텐트 비아, 플러그 비아, 커버되지 않는 비아 |
| 테스트 | 플라이 프로브 테스트(무료) 및 AOI 테스트 |
| 빌드 시간 | 2-3일 |
| 리드 타임 | 2-3일 |
그런데:
단면 알루미늄 기판의 무선 회로를 주문하는 경우 열 전도성 접착제를 추가할지 여부를 확인하는 것이 가장 좋습니다. 그렇지 않으면 PCBWay에서 열 전도성 접착제가 필요한지 여부를 확인합니다.열전도성 접착제는 유백색입니다.사진의 흰색 부분입니다.
