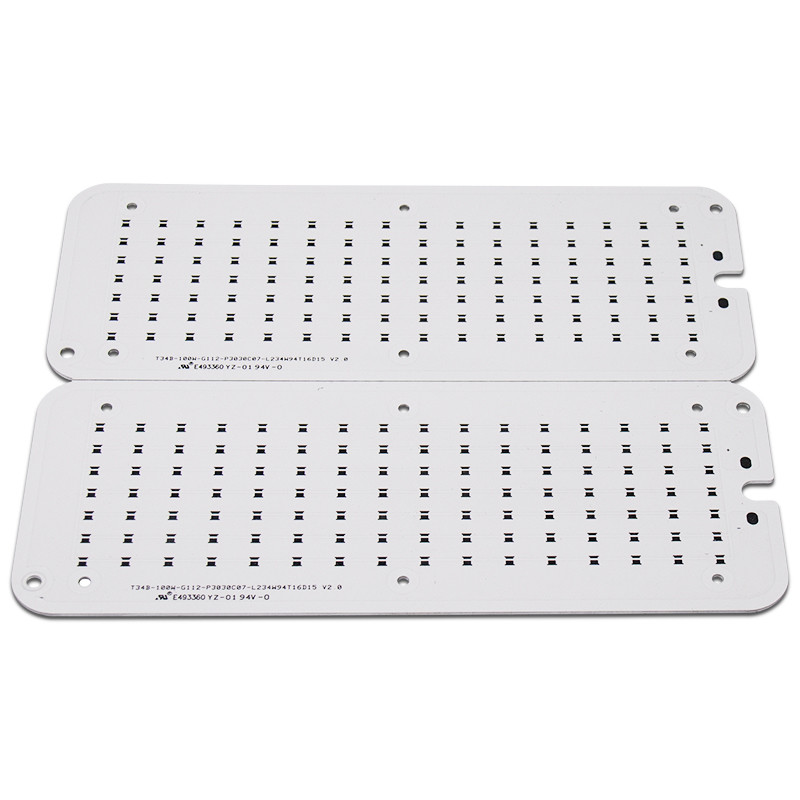

고성능 LED 경금속 표면 실장 PCB 어셈블리
2PCS
MOQ
큰.img.alt
풍모 갤러리 제품 설명 따옴표를 요구하십시오
풍모
기본 정보
원래 장소: 중국
브랜드 이름: Yizhuo
인증: CE,ROHS,UL
모델 번호: LED PCB 보드 12
하이 라이트:

LED 라이트 표면 실장 PCB 어셈블리

,

금속 표면 실장 PCB 어셈블리

,

고출력 LED 라이트 PCB

결제 및 배송 조건
포장 세부 사항: 진공 Package+ 좋은 품질의 판지 상자
배달 시간: 10-12 작업 일
지불 조건: T/T, 웨스턴 유니온
제품 사양
재료: 알루미늄 소재
프로파일링 펀칭: 라우팅, V-CUT, 베벨링
표면 마무리: HASL/ENIG/OSP/침수 실버
Min. 최소 Line Width 선폭: 0.3-0.35um
애플리케이션: 의료 기기, 자동차 전자, 산업
솔더 마스크: Green. 녹색. Red. 빨간색. Blue. 파란색. White. 하얀. <
제품 설명

diy led pcb 금속 표면 실장 pcb 어셈블리 고성능 Led Pcb Led Pcb 디자인



1. 소개

LED PCB는 단면 알루미늄 PCB의 일종으로 가로등, LED 램프 및 가정용 램프에 널리 사용됩니다.



2. 재질: 알루미늄 기반 PCB

안건 단위   사양 테스트 조건
단열재 두께

최대

200

60

땜납 저항 (288℃) 비서. 600 IPC-TM-650 2.4.13.1
열충격 288℃10”/사이클 6번 IPC-TM-650 2.4.13.1
박리 강도(정상 상태) 파운드/인치 9 IPC-TM-650 2.4.8
고장 전압 V/밀   750 IPC-TM-650 2.5.6
체적 저항률(정상 상태>E+14) Ω · cm   1.8*1015 IPC-TM-650 2.5.17.1
표면 저항(정상 상태>E+12) Ω 3.5*1014 IPC-TM-650 2.5.17.1

유전 상수

1MHz 정상 상태

1GHz 정상 상태



5.6

5.3

IPC-TM-650

2.5.5.3

2.5.5.5

2.5.5.6

소산 상수

1MHz 정상 상태

1GHz 정상 상태



0.013

0.010

IPC-TM-650

2.5.5.3

2.5.5.5

2.5.5.9

수분 흡수 %   0.2 IPC-TM-650 2.6.2.1

열 전도성

(절연층에서만 측정)

승/m℃   1.0 ASTM-E1461
가연성 94V-0   통과하다 IPC-TM-650 2.3.9
Tg   100 IPC-TM-650 2.4.24
Td   410 미정(5wt% 손실)
MOT(RTI)   130 UL746B
CTI(비교 추적 지수) V   >600 (PLC=0) UL746E DSR



3. 인증: UL, ROHS, 리치, ISO
4. 사용 범위: 조명, 자동차 전자 장비, 전원 공급 장치, 전자 제어, 컴퓨터 장비, 통신 전자 등
5. 어떤 전시회에 참가했습니까?
뉴델리 전시회, 모스크바 전자 전시회 등



6. 서비스
1. 빠른 응답
2. 좋은 품질을 바탕으로 합리적인 가격
3. 원스톱 서비스 제공(부품, OEM)
4. 풍부한 인벤토리 및 습관적 재료 준비


7. 지불 방법:
T/T, 페이팔, 신용카드, 웨스턴 유니온 등



고성능 LED 경금속 표면 실장 PCB 어셈블리 0





금속 기판

절연 금속 기판에 사용되는 금속의 종류는 금속 기판의 열팽창 계수, 열전도율, 강도, 경도, 중량, 표면 상태 및 비용을 종합적으로 고려하는 데 달려 있습니다.

일반적으로 비용 및 기술적 성능과 같은 조건을 고려하면 알루미늄 플레이트가 이상적인 선택입니다.사용 가능한 알루미늄 판은 6061, 5052, 1060 등입니다.열전도율, 기계적 특성, 전기적 특성 및 기타 특수 특성에 대한 요구 사항이 더 높은 경우 동판, 스테인리스 강판, 철판 및 규소 강판도 사용할 수 있습니다.

고성능 LED 경금속 표면 실장 PCB 어셈블리 1

알루미늄 PCB의 응용

1. 오디오 장치: 입력, 출력 증폭기, 균형 증폭기, 오디오 증폭기, 전치 증폭기, 전력 증폭기.

2. 전원 : 스위칭 레귤레이터, DC/AC 컨버터, SW 레귤레이터 등

3. 통신 전자 장비: 고주파 증폭기, 필터링 기기, 송신기 회로

4. 사무자동화기기 : 모터구동 등

5. 자동차 : 전자레귤레이터, 점화장치, 전원제어장치 등

6. 컴퓨터: CPU 보드, 플로피 디스크 드라이브, 전원 공급 장치 등

7. 전원 모듈: 인버터, 무접점 릴레이, 정류기 브리지.

8. 램프 및 조명 : 에너지 절약 램프의 홍보로 다양한 다채로운 에너지 절약 LED 조명이 시장에서 호평을 받고 있으며 LED 조명에 사용되는 알루미늄 PCB도 대규모 응용 프로그램을 시작합니다.

고성능 LED 경금속 표면 실장 PCB 어셈블리 2
