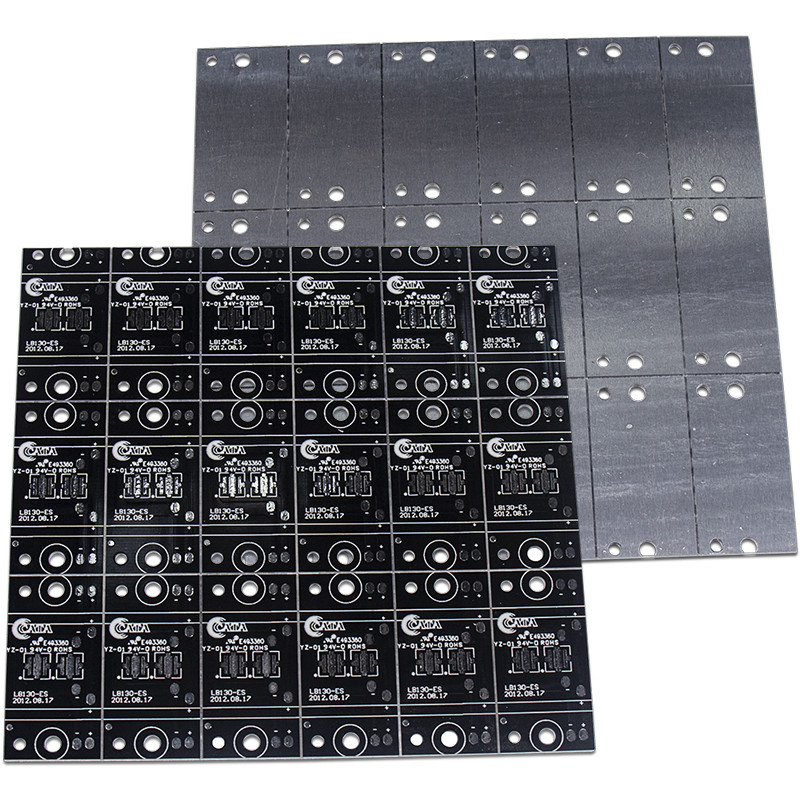

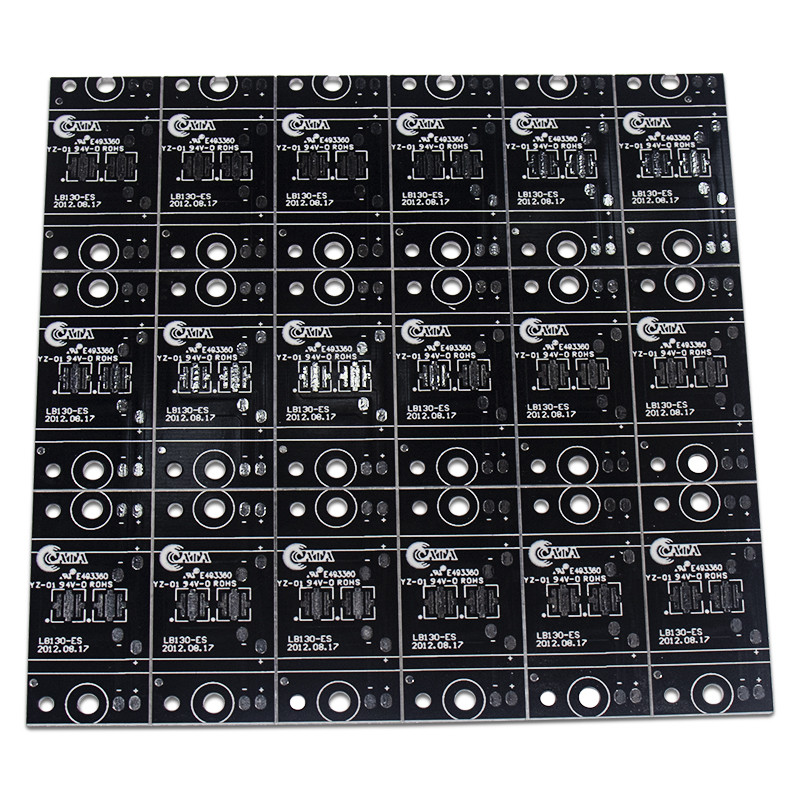

Led 튜브 라이트 Pcb 금속 12v led 회로 기판 디자인 rgb led pcb 보드
1. 소개
LED PCB는 단면 알루미늄 PCB의 일종으로 가로등, LED 램프 및 가정용 램프에 널리 사용됩니다.
2. 재질: 알루미늄 기반 PCB
| 안건 | 단위 | 사양 | 테스트 조건 | |
| 단열재 두께 | 음 |
최대 분 |
200 60 |
— |
| 땜납 저항 (288℃) | 비서. | 분 | 600 | IPC-TM-650 2.4.13.1 |
| 열충격 | 288℃10”/사이클 | 분 | 6번 | IPC-TM-650 2.4.13.1 |
| 박리 강도(정상 상태) | 파운드/인치 | 분 | 9 | IPC-TM-650 2.4.8 |
| 고장 전압 | V/밀 | 750 | IPC-TM-650 2.5.6 | |
| 체적 저항률(정상 상태>E+14) | Ω · cm | 1.8*1015 | IPC-TM-650 2.5.17.1 | |
| 표면 저항(정상 상태>E+12) | Ω | — | 3.5*1014 | IPC-TM-650 2.5.17.1 |
|
유전 상수 1MHz 정상 상태 1GHz 정상 상태 |
— |
5.6 5.3 |
IPC-TM-650 2.5.5.3 2.5.5.5 2.5.5.6 |
|
|
소산 상수 1MHz 정상 상태 1GHz 정상 상태 |
0.013 0.010 |
IPC-TM-650 2.5.5.3 2.5.5.5 2.5.5.9 |
||
| 수분 흡수 | % | 0.2 | IPC-TM-650 2.6.2.1 | |
|
열 전도성 (절연층에서만 측정) |
승/m℃ | 1.0 | ASTM-E1461 | |
| 가연성 | 94V-0 | 통과하다 | IPC-TM-650 2.3.9 | |
| Tg | ℃ | 100 | IPC-TM-650 2.4.24 | |
| Td | ℃ | 410 | 미정(5wt% 손실) | |
| MOT(RTI) | ℃ | 130 | UL746B | |
| CTI(비교 추적 지수) | V | >600 (PLC=0) | UL746E DSR |
3. 인증: UL, ROHS, 리치, ISO
4. 사용 범위: 조명, 자동차 전자 장비, 전원 공급 장치, 전자 제어, 컴퓨터 장비, 통신 전자 등
5. 어떤 전시회에 참가했습니까?
뉴델리 전시회, 모스크바 전자 전시회 등
6. 서비스
1. 빠른 응답
2. 좋은 품질을 바탕으로 합리적인 가격
3. 원스톱 서비스 제공(부품, OEM)
4. 풍부한 인벤토리 및 습관적 재료 준비
7. 지불 방법:
T/T, 페이팔, 신용카드, 웨스턴 유니온 등
알루미늄 PCB의 일반 소개
모든 금속 코어 PCB 중 알루미늄 PCB가 가장 일반적인 유형입니다.기본 재료는 알루미늄 코어와 표준 FR4로 구성됩니다.열 피복층을 특징으로 하여 고효율 방식으로 열을 발산하는 동시에 구성 요소를 냉각하고 제품의 전반적인 성능을 향상시킵니다.현재 알루미늄 지원 PCB는 고전력 및 엄격한 허용 오차 애플리케이션에 대한 솔루션으로 간주됩니다.
알루미늄 PCB의 장점
1. 환경 친화적: 알루미늄은 무독성이며 재활용 가능합니다.알루미늄으로 제조하면 조립이 쉽기 때문에 에너지 절약에도 도움이 됩니다.인쇄 회로 기판 공급업체의 경우 이 금속을 사용하면 지구의 건강을 유지하는 데 도움이 됩니다.
2. 열 발산: 고온은 전자 장치에 심각한 손상을 줄 수 있으므로 열 발산에 도움이 되는 재료를 사용하는 것이 좋습니다.알루미늄은 실제로 중요한 구성 요소에서 열을 멀리 전달하여 회로 기판에 미칠 수 있는 유해한 영향을 최소화할 수 있습니다.
3. 더 높은 내구성: 알루미늄은 세라믹 또는 유리 섬유 베이스가 할 수 없는 제품에 강도와 내구성을 제공합니다.알루미늄은 제조, 취급 및 일상적인 사용 중 우발적인 파손을 줄일 수 있는 견고한 기본 소재입니다.
4. 경량: 놀라운 내구성을 위해 알루미늄은 놀라울 정도로 가벼운 금속입니다.알루미늄은 추가 무게를 추가하지 않고 강도와 탄력성을 추가합니다.
