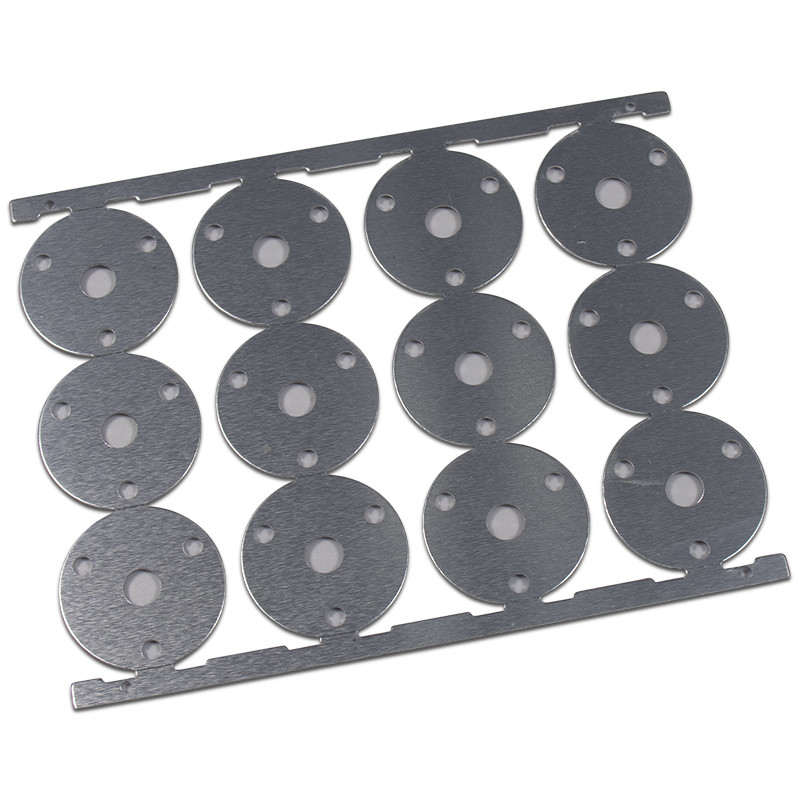

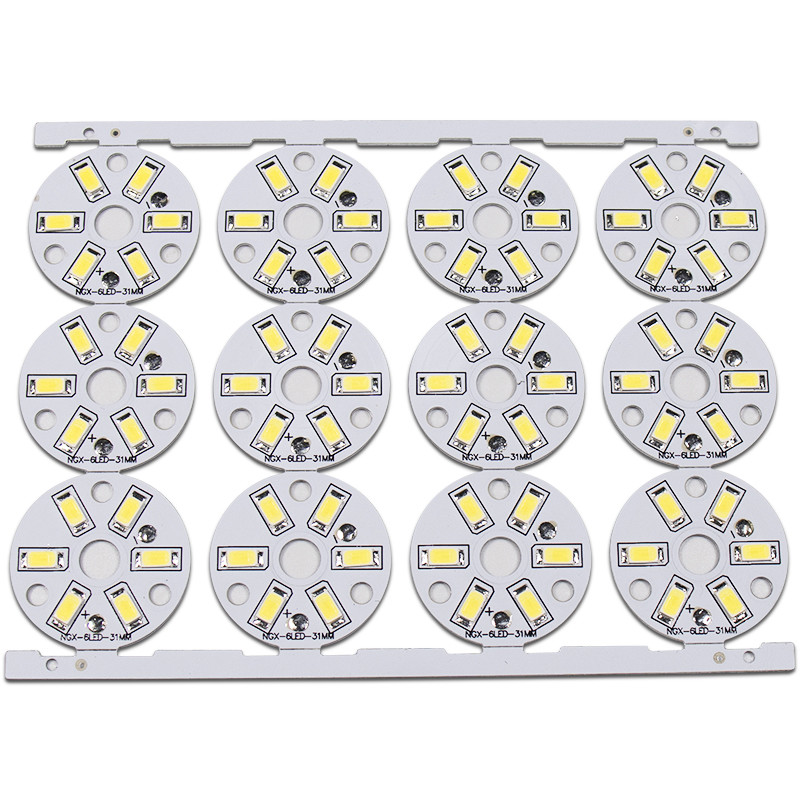

인쇄 회로 기판 Alumnium PCB Assembly 전자 부품
인쇄 회로 기판(PCB) 어셈블리는 전자 부품을 베어 기판에 납땜하는 과정입니다.베어 보드에 설치된 전자 부품은 스루홀 및/또는 표면 실장(SMT)일 수 있습니다.어셈블리에 두 가지가 모두 있는 경우 혼합 인쇄 회로 기판이라고도 합니다.PCB 어셈블리는 전자 제조 공정의 한 부분입니다.다른 세그먼트에는 케이블/와이어 하니스, 기계/박스 빌드, 프로그래밍 및 기능 테스트가 포함될 수 있습니다.
|
기술 사양 |
최소 선폭/간격: 3.5/4mll(레이저드릴) 다층: 0.40-4.0mm, 최소 솔더 마스크 브리지: 0.08mm 종횡비: 8:1
|
|||
심천 Yizhuo 전자 Co., 주식 회사.ISO9001: 2015 국제 품질 관리 시스템에 의해 인증된 국가 첨단 기술 기업입니다.2012년에 설립되었으며 전자 기술의 혁신과 지속 가능한 개발에 전념해 왔습니다.각종 금속 PCB, LED 및 관련 제품의 제조 및 판매에 사용됩니다.제품은 조명, 전자, 기계, 통신, 자동차 및 기타 방열이 필요한 산업에 널리 사용됩니다.평균 8년 이상의 업계 경험을 가진 고위 관리 팀과 R&D 디자인 팀과 함께 우리는 강력한 전 세계 유통 네트워크와 판매 채널을 구축했으며 우리 제품은 아시아 태평양, 유럽, 아메리카 및 중동.
자주하는 질문:
Q1.PCB 견적에는 어떤 사양이 필요합니까?
A: 우리는 당신의 PCB Gerber 파일, 보드 두께, 구리 두께, 표면 마무리 및 당신을 인용할 수 있는 양이 필요합니다.
Q2.상품을 어떻게 배송하고 도착하는 데 얼마나 걸립니까?
A: 우리는 일반적으로 DHL, UPS, FedEx 및 TNT로 배송합니다. 도착하는 데 3-5일이 소요됩니다.
Q3: MOQ가 제한되어 있습니까?
NS: 우리는 제한된 MOQ가 없으며 우리가 수락하는 최소 주문은 1pcs입니다.
