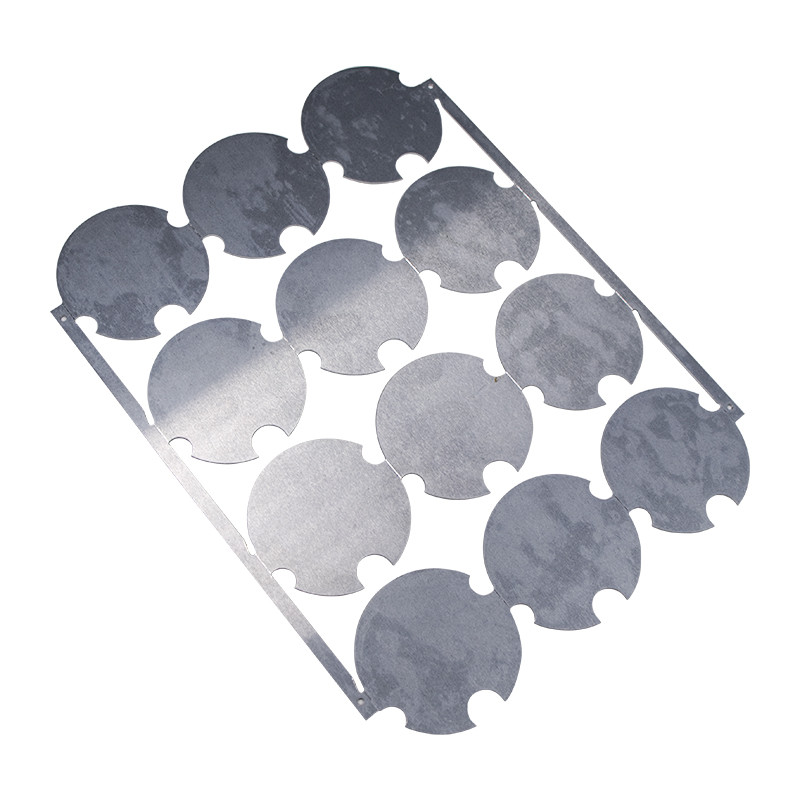

UL 인증 1.6mm 단면 알루미늄 LED PCB 보드
1PCS
MOQ
큰.img.alt
풍모 갤러리 제품 설명 따옴표를 요구하십시오
풍모
기본 정보
원래 장소: 중국
브랜드 이름: Yizhuo
인증: UL,CE,ROHS
모델 번호: 사용자 정의 주도 pcb1
하이 라이트:

1.6mm 알루미늄 LED PCB 보드

,

UL 인증 알루미늄 LED PCB 보드

,

1.6mm 알루미늄 LED PCB

결제 및 배송 조건
포장 세부 사항: 진공 패키지
배달 시간: 10-12 작업 일
지불 조건: 티/티
공급 능력: 120000 sq.m/월
제품 사양
층: 1-2 레이어
테스트: 픽스쳐 테스트 지그/플라잉 테스트
자격증: ISO9001:2008, ROHS, UL
표면 마무리: HASL 무연
실크 스크린: 백색, 황색, 흑색
맞춤 서비스: SMT 주도 칩
제품 설명

단면 알루미늄 보드 LED PCB 1.6mm 인쇄 회로 기판





안건 능력
1. 모재 FR-4 /알루미늄
2. 레이어 1-2
3. 완성된 내부/외부 구리 두께 1-10온스
4. 완성된 보드 두께 0.2-7.0mm
용인

널 두께≤1.0mm: +/-0.1mm

1<보드 두께≤2.0mm: +/-10%

보드 두께>2.0mm: +/-8%

5. 최대 패널 크기

≤2sidesPCB: 600*1500mm

다중층 PCB: 500*1200mm

6. 최소 도체 선폭/간격

내부 레이어: ≥3/3mil

외부 층: ≥3.5/3.5mil

7. 최소 구멍 크기

기계 구멍: 0.15mm

레이저 구멍: 0.1mm

드릴링 정밀도: 첫 번째 드릴링

첫 번째 드릴링: 1mil

두 번째 드릴링: 4mil

8. 최소 용접 링 4mil
9. 최소 솔더 마스크 브리지 ≥0.08mm





UL 인증 1.6mm 단면 알루미늄 LED PCB 보드 0

알루미늄 PCB 제조 공정:

1. 라미네이트 절단

2. 드릴링

3. 건식/습식 필름 현상

4. 산/알칼리 에칭

5. 실크 스크린 솔더 마스크

6. V컷

7. 테스트, 유기 납땜성 방부제(OSP)

8. 최종 품질 관리(FQC), 최종 품질 보증(FQA), 포장, 배송

UL 인증 1.6mm 단면 알루미늄 LED PCB 보드 1

금속 코어 PCB 애플리케이션:

많은 전력을 필요로 하는 PCB는 일반적으로 많은 열을 발생시킵니다.PCB에 빠른 냉각이 필요한 경우 FR4보다 Metal Core PCB를 사용하는 것이 좋습니다.다음 목록에는 이 기술과 함께 잘 작동하는 가장 인기 있는 응용 프로그램이 포함되어 있습니다.

  • LED 조명
  • 셀링 램프
  • 벽 램프
  • 정원 램프
  • 자동차 전자

UL 인증 1.6mm 단면 알루미늄 LED PCB 보드 2


자주하는 질문:


Q1. 리드 타임은 얼마나 걸립니까?
NS: 샘플의 경우 5-7 작업 일이 소요됩니다.대량 주문의 경우 10-15일(영업일 기준)이 소요됩니다.

Q2.품질을 확인하기 위해 샘플을 어떻게 얻을 수 있습니까?
A: 가격 확인 후 테스트 및 평가용 샘플을 주문할 수 있습니다.

Q3:
제품에 대한 보증을 제공합니까?
NS:예, 제품에 대해 2년 보증을 제공합니다.
