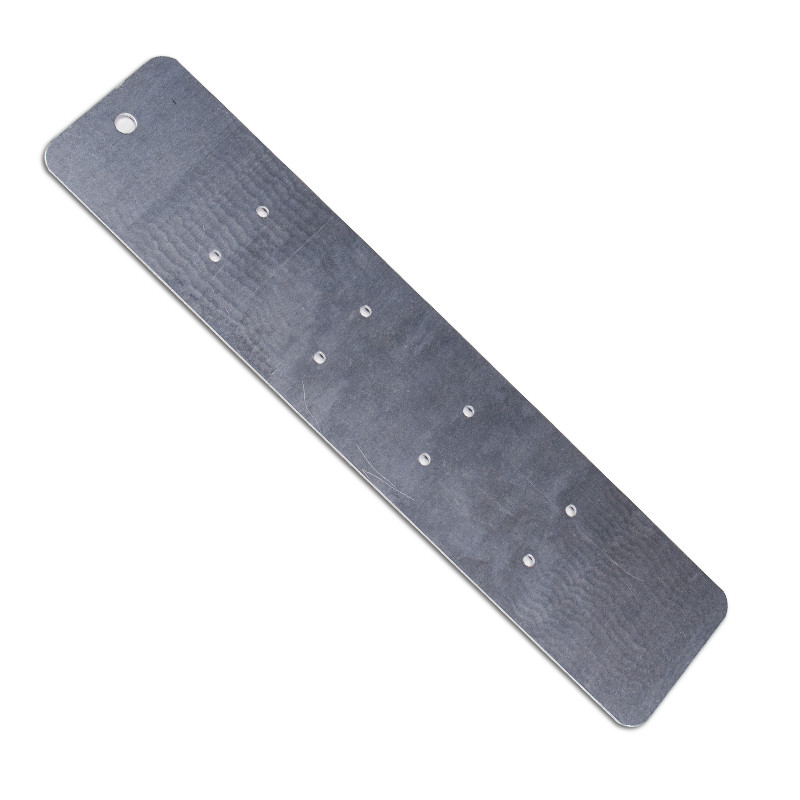

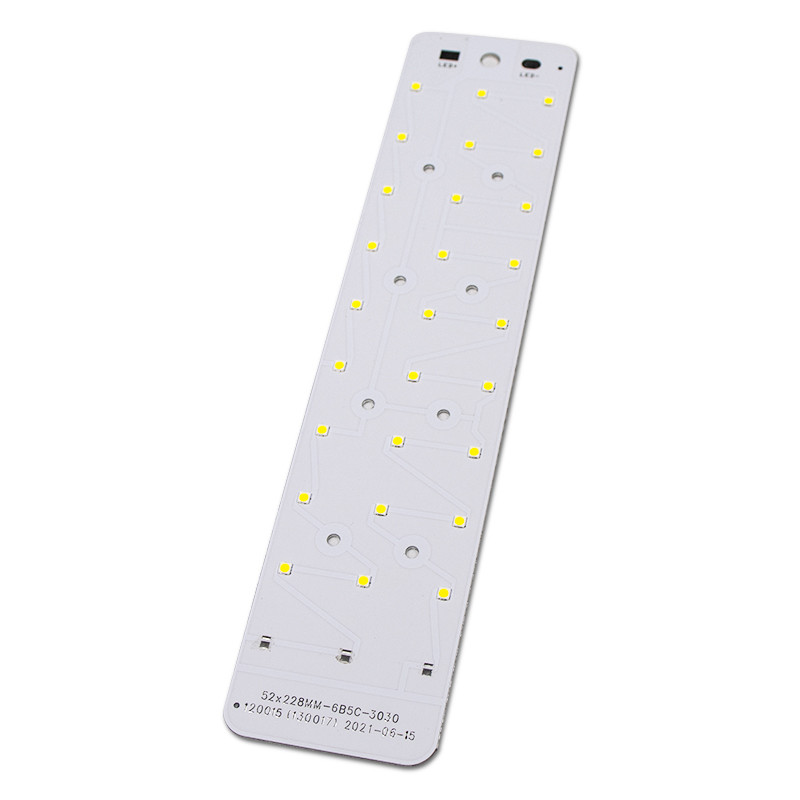

94V0 T8 관을 위한 알루미늄 3030 2835 LED 칩 MCPCB 널
1PCS
MOQ
큰.img.alt
풍모 갤러리 제품 설명 따옴표를 요구하십시오
풍모
기본 정보
원래 장소: 중국
브랜드 이름: Yizhuo
인증: UL,CE,ROHS
모델 번호: 주도 조립 보드 01
하이 라이트:

2835 LED 칩 MCPCB 보드

,

T8 튜브 MCPCB 보드

,

알루미늄 LED MCPCB

결제 및 배송 조건
포장 세부 사항: Vacuum Package
배달 시간: 10-12 일 일
지불 조건: 전신환
공급 능력: 달 당 120000 sq.m /
제품 사양
기본 재료: 알류미늄
표면 마무리: HASL,OSP,ENIG,골드핑거
최대 보드 크기: 600x1200mm
서비스: PCBA 조립
실크 스크린: 백색, 황색, 흑색
인증: UL,CE,ROHS
제품 설명

94v0 알루미늄 pcb 사용자 정의 3030 2835 T8 튜브 용 led 칩 mcpcb 보드



• 두꺼운 동박 에칭



알루미늄 PCB는 일반적으로 전력 밀도가 높은 전력 장치에 적용되므로 동박이 상대적으로 두껍습니다.동박 두께가 3oz 이상인 경우 동박 에칭은 트레이스 폭 보상이 필요합니다.그렇지 않으면 에칭 후 트레이스 폭이 허용 오차를 벗어납니다.따라서 설계 요구 사항을 충족할 수 있는 최적의 트레이스 너비/간격 및 임피던스 제어를 보장하려면 다음 작업을 미리 완료해야 합니다.
NS.트레이스 폭 보정은 적절하게 설계되어야 합니다.
NS.트레이스 폭/간격에 대한 트레이스 제조의 영향을 제거해야 합니다.
씨.에칭 인자 및 에이전트 매개변수는 엄격하게 제어되어야 합니다.



• 솔더 마스크 인쇄



솔더 마스크 프린팅은 두꺼운 동박의 영향으로 알루미늄 PCB 제조의 제조상의 어려움으로 여겨진다.이미지 에칭 후 트레이스 구리 두께가 이상하면 트레이스 표면과 베이스 보드 사이에 큰 차이가 발생하고 솔더 마스크가 어려워집니다.원활한 솔더 마스크 인쇄를 위해서는 다음 원칙을 따라야 합니다.
NS.솔더 마스크 오일은 고품질 성능으로 픽업해야 합니다.
NS.2회 솔더 마스크 인쇄가 사용됩니다.
씨.필요한 경우 수지를 먼저 채우고 솔더 마스크를 두 번째로 채우는 제조 방법에 의존합니다.



• 기계 제조



알루미늄 PCB의 기계적 제조에는 기계적 드릴링, 밀링 및 몰딩이 포함되며 v-스코어링 및 버가 내부 비아에 남아 전기 강도를 감소시키는 경향이 있습니다.따라서 고품질의 기계 제조를 보장하려면 다음 원칙을 준수해야 합니다.
NS.전기 밀링 및 전문 밀링 커터는 소량 생산을 위해 선택해야 합니다.
NS.금형 공정에서 제어 기술 및 패턴에 주의해야 합니다.
씨.드릴링 매개변수는 버가 생성되는 것을 방지하기 위해 두꺼운 구리 알루미늄 PCB에서 적절하게 조정되어야 합니다.



1-2 레이어

보드 두께

0.2mm-6.0mm

구리 두께

0.5oz-6.0oz

최대 보드 크기

600x1200mm

최소구멍 직경

0.1mm

최소선폭

0.075mm

파일 형식

pcb, doc, ddb 등

MOQ

1 조각

기본 재료

FR-4, TG, CEM-1, CEM-3, 알루미늄, 94V0, 94HB

솔더 마스크

녹색, 빨강, 파랗고, 노랗고, 까맣고, 백색 등

표면 마무리

ENIG, ImAg, ImSn, OSP, HASL, 무연, 침지 금, 금도금 등





94V0 T8 관을 위한 알루미늄 3030 2835 LED 칩 MCPCB 널 0

알루미늄 PCB의 응용 분야:

1. 일반 조명 애플리케이션(가로등, 손전등, 스포트라이트 등)

2. 백라이트 유닛 적용

3. 시스템 자동차 LED 애플리케이션

4. 전력 변환기: 통신, 고전압 조정기, 전원 공급 장치

5. 하이브리드/전기 모터 제어 애플리케이션



94V0 T8 관을 위한 알루미늄 3030 2835 LED 칩 MCPCB 널 1

자주하는 질문:



Q1.PCB 견적에는 어떤 사양이 필요합니까?
A: 우리는 당신의 PCB Gerber 파일, 널 두께, 구리 두께, 표면 마무리 및 당신을 인용할 수 있는 양이 필요합니다.



Q2. 품질을 확인하기 위해 샘플을 어떻게 얻을 수 있습니까?
NS: 가격 확인 후 테스트 및 평가용 샘플을 주문할 수 있습니다.



Q3:어떤 서비스가 있습니까?

NS:우리는 PCB 제조, 부품 구매, PCB 조립, 전체 조립을 제공하고 있습니다.
