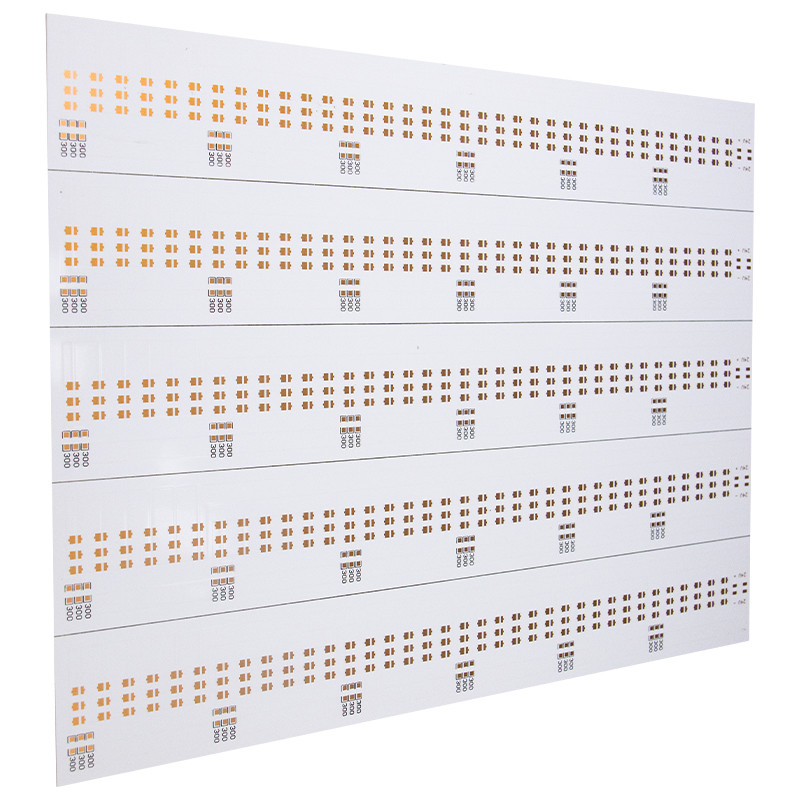

알루미늄 PCB 유형

위의 레이어를 변경하여 새로운 PCB 디자인을 만들 수 있는 방법은 여러 가지가 있습니다.이러한 각각의 변형으로 인해 PCB의 품질이 약간 달라지므로 일부 산업 및 응용 분야에 더 적합합니다.

알루미늄 PCB의 일부 유형은 다음과 같습니다.

• 유연한 알루미늄: 이 비교적 새로운 소재는 세라믹 필러와 폴리이미드 수지를 사용하여 알루미늄의 인상적인 열전도율을 유지하면서 우수한 단열성과 유연성을 제공합니다.이러한 PCB는 필요한 곳에 직접 연결하도록 형성할 수 있습니다.이렇게 하면 제품의 최종 비용을 추가할 수 있는 케이블, 커넥터 및 고정 장치가 필요하지 않습니다.그러나 일단 구부러지면 그대로 유지됩니다. 이러한 PCB는 지속적으로 구부러지도록 설계되지 않았습니다.

• 하이브리드 알루미늄: 들리는 대로 비열 소재를 알루미늄 모재에 융합하여 하이브리드 알루미늄을 만듭니다.일반적으로 재료는 기존의 FR-4로 만든 회로 기판입니다.이러한 층을 함께 융합함으로써 회로 기판은 열을 보다 효과적으로 발산할 수 있을 뿐만 아니라 강성을 높일 수 있습니다.이러한 하이브리드는 또한 전체 알루미늄 제품보다 저렴한 경향이 있습니다.그러나 단점은 유연성의 손실입니다.

• 다층 알루미늄: 고성능 전원 공급 장치 애플리케이션에서는 일반적으로 다층 알루미늄 PCB가 가장 좋습니다.이 PCB는 열전도성 유전체 층으로 구성됩니다.이 다층 접근 방식은 고성능을 처리할 수 있지만 열 전달과 관련하여 효율성이 떨어지는 경향이 있습니다. 그러나 전반적으로 이러한 PCB는 보다 복잡한 설계에서 기본 열 분산에 효과적인 경향이 있습니다.

• 스루홀 알루미늄: 보다 복잡한 구조의 경우 PCB의 알루미늄 베이스에 열 재료를 라미네이트하기 전에 미리 천공하고 유전체로 다시 채울 수 있습니다.이들은 매우 복잡하고 특히 복잡하거나 특정 프로젝트를 위한 노동 집약적 프로젝트인 경향이 있습니다.

이러한 알루미늄 PCB 유형 중 플렉시블 및 하이브리드 유형은 LED 조명 산업과 같은 산업에서 가장 많이 사용되는 경향이 있습니다.
