Name: 지도된 조명 산업에 있는 지상 OSP 두 배 편들어진 PCB 입히는 널
Brand: Yizhuo
SKU: 알루미늄 PCB 보드 01

풍모 갤러리 제품 설명 따옴표를 요구하십시오

풍모

기본 정보

원래 장소: 중국

브랜드 이름: Yizhuo

인증: CE,ROHS,UL

모델 번호: 알루미늄 PCB 보드 01

하이 라이트:

OSP 양면 PCB

베벨링 양면 PCB

OSP PCB 클래드 보드

결제 및 배송 조건

포장 세부 사항: 진공 Package+ 상등품 카톤 박스

배달 시간: 10-12 일 일

지불 조건: 전신환, 웨스턴 유니온, 머니그램

제품 사양

기재: 알루미늄 기초

구리 두께: 1/2oz

필러블: 0.3-0.5MM

프로파일링 펀칭: 비스듬히 자르는 라우팅, V-커트

서비스: 원스톱 서비스

키워드: PCB 클래드 보드

서피스: OSP

갤러리

제품 설명

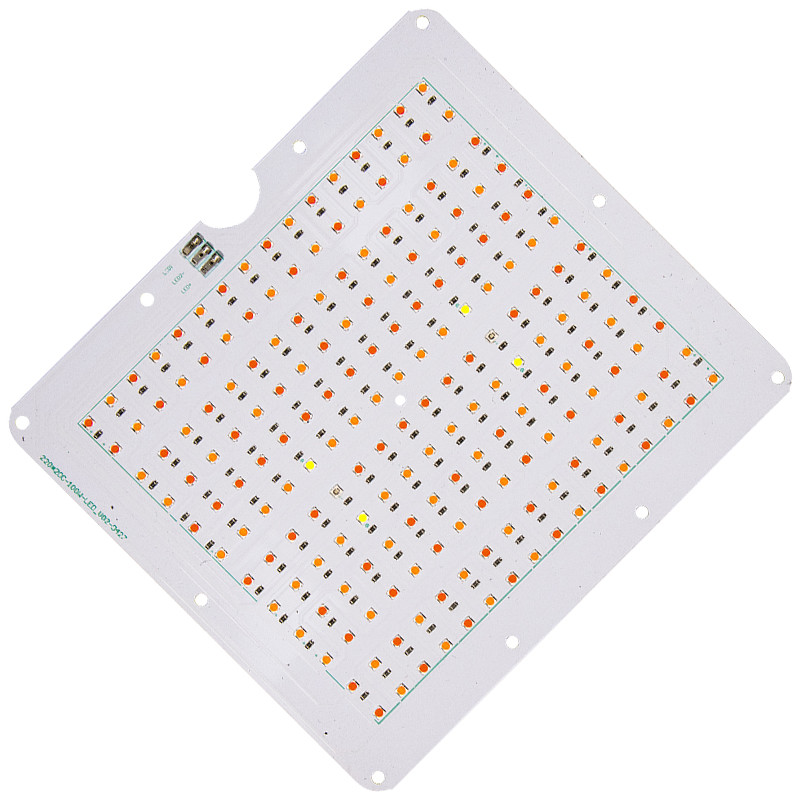

지도된 조명 산업에 있는 표면 OSP 양면 PCB 입히는 널

Pcb 클래드 보드 Pcbs 및 Led 조명 산업에서의 응용

알루미늄 PCB에 대하여

금속 코어 인쇄 회로 기판 중에서 가장 일반적인 것은 알루미늄 PCB입니다.이 유형의 인쇄 회로 기판은 유리 섬유 베이스 대신 알루미늄 합금 베이스 위에 제작됩니다.합금은 일반적으로 마그네슘, 알루미늄 및 실루민의 조합으로 구성되어 응용 분야의 요구 사항에 가장 적합하도록 금속의 특성을 변경합니다.
모든 알루미늄 PCB는 다음 레이어로 구성됩니다.

기본 레이어: PCB의 기본 레이어는 나머지 PCB가 구축되는 알루미늄 합금 시트입니다.이 합금은 일반적으로 최대의 전기 절연성과 열전도율을 제공하도록 설계되었습니다.

단열층: 이 층은 PCB 설계에서 매우 중요합니다.세라믹 폴리머로 구성된 이 레이어는 열 저항 및 점탄성 특성을 제공하여 기계적 또는 열적 손상으로부터 PCB를 보호합니다.이것은 전류가 회로를 통해 이동할 때 생성된 열을 흡수하고 이를 알루미늄 층으로 전달함으로써 작동합니다.

회로 레이어: 이 레이어는 PCB가 작동하는 데 필요한 동박 회로를 포함하는 기판의 최종 기능에 가장 많이 기여합니다.

이러한 레이어는 특정 애플리케이션에 따라 하나 또는 여러 개의 열 및 회로 레이어와 함께 다양한 변형으로 발생합니다.나열된 레이어는 여러 주요 산업에 사용할 수 있는 알루미늄 PCB에 다양한 이점을 제공합니다.

층	원기		대량 생산(20m2 이상)
	원기			빠른 회전	표준시
	MC PCB	48 시간		4-5일	10-12일
PFC 1L	48 시간	5-6일	12-13일
1L	24 시간	3-4일	8-10일
2L	24 시간	3-4일	8-10일
4L	48 시간	5-6일	8-10일
6L	72시간	6-7일	10-12일
8L	72시간	7-8일	12-14일
10L	96시간	9-10일	16-18일

지도된 조명 산업에 있는 지상 OSP 두 배 편들어진 PCB 입히는 널 0
