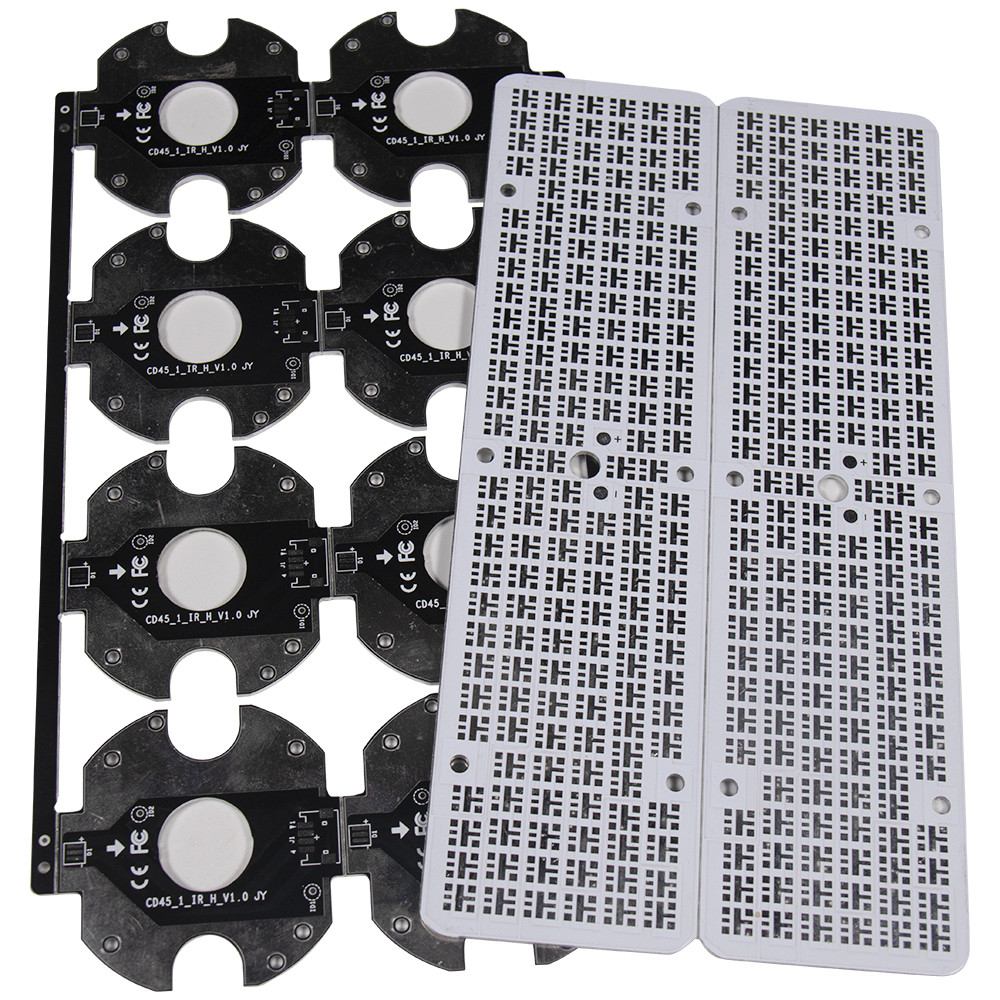

OEM SMD 12V 18W LED PCB 회로판 주문 실크스크린 서비스
1PCS
MOQ
큰.img.alt
풍모 갤러리 제품 설명 따옴표를 요구하십시오
풍모
기본 정보
원래 장소: 중국
브랜드 이름: Yizhuo
인증: UL,CE,ROHS
모델 번호: 맥피크비 06
하이 라이트:

18W LED PCB 회로 기판

,

SMD 12V LED PCB 회로 기판

,

18W SMD LED PCB 기판

결제 및 배송 조건
포장 세부 사항: Vacuum Package
배달 시간: 10-12 일 일
지불 조건: 전신환
공급 능력: 달 당 120000 sq.m /
제품 사양
레이어: 1-2개의 층
테스트: 고정 장치 테스트 지그 / 비행 테스트
증명서: ISO9001 :2008년, ROHS, UL
널 크기: 맞춤화될 수 있습니다
실크 스트린: , 백색, 검정 노란
표면 마감: HASL, OSP, ENIG, 골드 핑거
제품 설명

OEM SMD 12V 18W LED PCB 회로판 주문 실크스크린 서비스



SMD led pcb 회로 기판 OEM 서비스 12V 18W pcb 보드 인쇄 회로

알루미늄 인쇄 회로 기판: 소개

알루미늄 PCB 제조업체는 여러 열처리 및 사전 드로잉 공정을 거쳐 알루미늄 합금을 생성합니다.이러한 단계는 알루미늄 합금의 품질을 보장하기 위해 필수적입니다.2XXX 시스템이나 7XXX 시스템과 그 강도를 비교할 수 없습니다.

그러나 제조업체는 실리콘 및 마그네슘 합금의 처리 성능, 전기 도금 특성, 용접력 및 내부식성을 즐깁니다.또한, 인성, 컴팩트한 재료, 변형 및 결함이 없는 재료를 제공합니다.

연마 및 착색도 쉽고 효율적입니다.놀라운 산화 효과가 매력을 더해줍니다.

알루미늄 PCB 제조: 알루미늄 PCB의 구조

동박 적층판(CCL)은 알루미늄 PCB 구조의 기초입니다.알루미늄 멤브레인, 알루미늄 베이스, 유전체층, 동박으로 구성되어 있습니다.아래 그림에서 동박 적층판의 구조를 볼 수 있습니다.

동박층

알루미늄 CCL은 다른 유형의 PCC CCL과 동일한 동박층을 가지고 있습니다.전류의 목적은 큰 전류 전달 용량을 제공하는 것입니다.이 때문에 두꺼운 구리 회로를 선택하는 것은 알루미늄 PCB 제조에서 좋은 결정입니다.

일반적으로 제조업체는 1oz에서 10oz 사이의 두께를 선호합니다.동박의 뒷면이 다른 산화 처리를 거치는 것이 중요합니다.치료에는 화학 물질도 포함됩니다.

마찬가지로 앞면은 황동 도금과 아연 도금을 거칩니다.전면 처리를 하는 주된 이유는 알루미늄 인쇄회로기판의 박리강도를 향상시키기 위함입니다.

유전체층

다음 층은 유전체 층입니다.구성된 열 유전체 재료의 절충안입니다.이 재료는 열 저항이 낮습니다.일반적으로 두께는 50μm ~ 200μm입니다.두께는 인쇄 회로 기판의 유형과 소비자의 요구에 따라 다릅니다.

이 층은 알루미늄 인쇄회로기판의 핵심 기술인 것 같습니다.열노화 방지 기능과 동일한 기능을 가지고 있습니다.또한 기계적 응력뿐만 아니라 열적 응력에도 견딜 수 있는 능력이 있습니다.

알루미늄 베이스 레이어

알루미늄 베이스 레이어라고 하면 실제로 알루미늄 기판을 의미합니다.이 기판은 기판에 있는 모든 구성 요소를 지지합니다.구성 요소를 보드에 바인딩합니다.이 기판은 열전도율이 높은 것이 필수적입니다.

베이스 레이어는 또한 절단, 펀칭 및 드릴링을 포함한 다양한 기계적 프로세스에 적합해야 합니다.

베이스 멤브레인

알루미늄 베이스는 PCB의 알루미늄 표면 보호에 중요한 역할을 합니다.표면이 에이전트 에칭 및 긁힘으로부터 안전한지 확인합니다.기본 멤브레인에는 첫 번째 일반 및 두 번째 고온 방지의 두 가지 주요 유형이 있습니다.

일반 멤브레인은 일반적으로 120°C 미만의 온도를 견딥니다.반대로 고온 방지는 250°C까지 견딜 수 있습니다.

안티 하이 타입은 열풍 솔더 레벨링에 가장 적합한 선택입니다.



PCBA 기능
턴키 PCBA
PCB+컴포넌트 소싱+어셈블리+패키지
조립 세부 사항
SMT 및 스루홀, ISO SMT 및 DIP 라인
리드 타임
프로토타입: 근무일 기준 15일.대량 주문: 20~25 작업 일
제품에 대한 테스트
플라잉 프로브 테스트, X-ray 검사, AOI 테스트, 기능 테스트
수량
최소 수량: 1pcs.시제품, 소액 주문, 대량 주문, 모두 OK
필요한 파일
PCB: 거버 파일(CAM, PCB, PCBDOC)
구성 요소: BOM 목록(BOM 목록)
조립품: Pick-N-Place 파일
PCB 패널 크기
최소 크기: 0.25*0.25인치(6*6mm)
최대 크기: 20*20인치(500*500mm)
PCB 솔더 유형
수용성 솔더 페이스트, 무연 RoHS
구성 요소 세부 정보
0201 사이즈까지 패시브 다운
BGA 및 VFBGA
무연 칩 캐리어/CSP
양면 SMT 어셈블리
미세 피치 0.8mils
BGA 수리 및 리볼
부품 제거 및 교체
구성 요소 패키지
컷 테이프, 튜브, 릴, 느슨한 부품
PCB 조립 공정
드릴링-----노출-----도금-----에칭 및 스트리핑-----펀칭-----전기 테스트-----SMT-----파
납땜-----조립-----ICT-----기능 테스트-----온도 및 습도 테스트

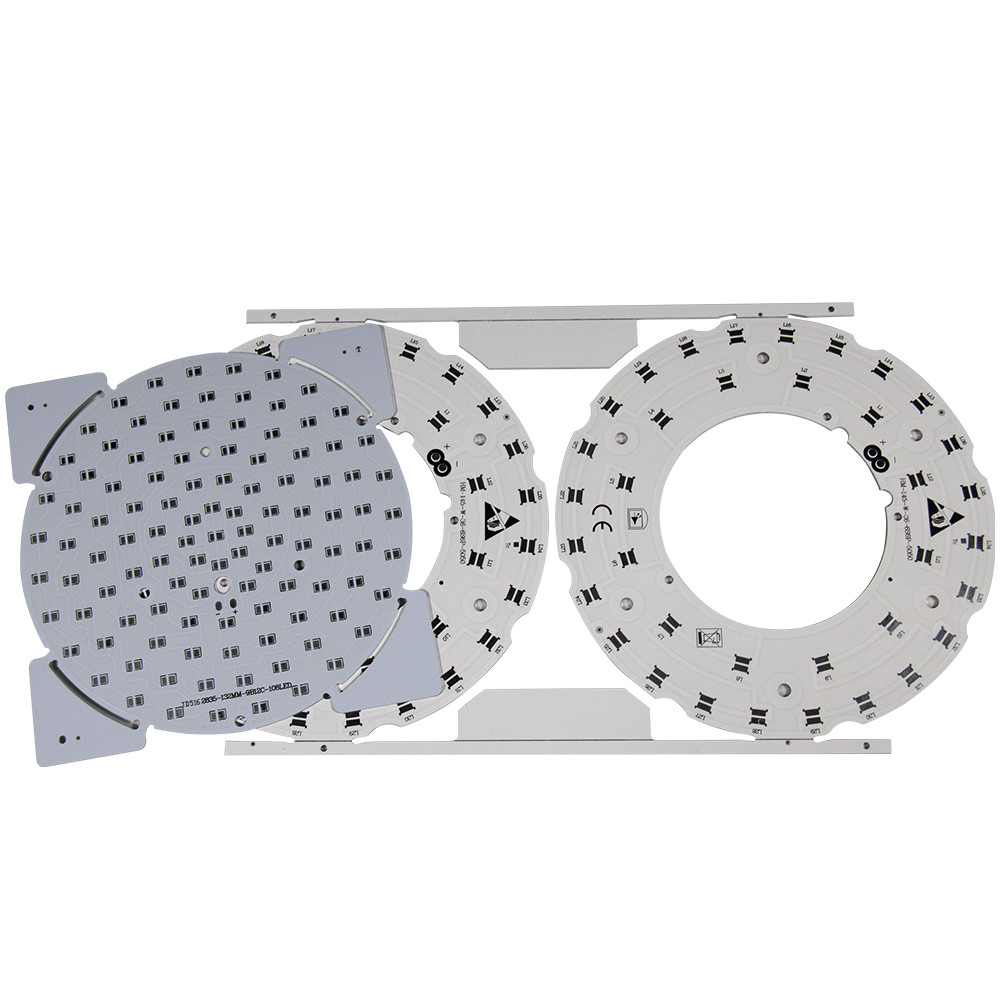

OEM SMD 12V 18W LED PCB 회로판 주문 실크스크린 서비스 0


자주하는 질문:

Q1. MOQ가 제한되어 있습니까?
NS: 우리는 제한된 MOQ가 없으며 우리가 수락하는 최소 주문은 1pcs입니다.

Q2. 품질을 확인하기 위해 샘플을 어떻게 얻을 수 있습니까?
NS: 가격 확인 후 테스트 및 평가용 샘플을 주문할 수 있습니다.

Q3: 리드 타임은 얼마나 걸립니까?
A: 견본을 위해 5-7 작업 일이 소요될 것입니다;대량 주문의 경우 10-15 단어 일이 소요됩니다.
