백색 실크스크린 220v PCB 인쇄 회로 기판 회의 5730 LED 칩
1PCS
MOQ
큰.img.alt
풍모 갤러리 제품 설명 따옴표를 요구하십시오
풍모
기본 정보
원래 장소: 중국
브랜드 이름: Yizhuo
인증: UL,CE,ROHS
모델 번호: LED PCB 보드 10
하이 라이트:

220v PCB 인쇄 회로 기판 어셈블리

,

5730 PCB 인쇄 회로 기판 어셈블리

,

PCB 시제품 및 어셈블리

결제 및 배송 조건
포장 세부 사항: Vacuum Package
배달 시간: 10-12 일 일
지불 조건: 전신환
공급 능력: 달 당 120000 sq.m /
제품 사양
기재: LED PCB 보드
시험 서비스: 고정 장치 테스트 지그 / 비행 테스트
증명서: ISO9001 :2008년, ROHS, UL
실크 스트린: 백색
표면 마감 :: HASL/ENIG/OSP/Immersion 은
애플리케이션: 인더스트리얼 LED 라이트
제품 설명

백색 실크스크린 220v PCB 인쇄 회로 기판 회의 5730 LED 칩



OEM LED 알루미늄 회로판 220v 5730는 LED PCB 널을 위한 칩을 지도했습니다



알루미늄 PCB:



알루미늄 PCB는 방열 기능이 우수한 금속 기반 동박 적층판의 일종입니다.일반적으로 단일 패널은 회로층(구리박), 절연층 및 금속 베이스의 세 가지 레이어로 구성됩니다.고급 사용에 사용되는 이중 패널도 설계되었으며 구조는 회로층, 절연층, 알루미늄 베이스, 절연층, 회로층입니다.다층 기판은 거의 사용되지 않으며, 절연층과 알루미늄 베이스가 있는 일반 다층 기판을 접합하여 만들 수 있습니다.



LED PCB는 알루미늄 PCB로 인쇄 회로 기판의 의미이기도 하지만 PCB의 재질은 알루미늄 합금입니다.과거에는 PCB의 재질이 유리섬유였으나 LED의 열이 더 크기 때문에 LED 램프에 사용되는 PCB는 일반적으로 열을 빠르게 전도할 수 있는 알루미늄 Substrate이다.다른 장비나 가전제품에 사용되는 PCB는 유리섬유판이다.



PCB 용량

기본 재료

FR-4, CEM-3, 알루미늄

레이어

1-22 레이어

최대 패널

1550mm*800mm

구리 두께

0.5oz, 1oz, 2oz, 3oz, 4oz

유전체 두께

0.05mm, 0.075mm, 0.1mm, 0.15mm, 0.2mm

보드 코어 두께

0.4mm, 0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.5mm, 2.0mm, 3.0mm 및 3.2mm

보드 두께

0.4mm - 4.0mm

두께 공차

+/-10%

알루미늄 가공

드릴링, 태핑, 밀링, 라우팅, 다이펀칭, 브레이크오프 ​​탭 사용 가능

최소 구멍

0.2mm

최대 작동 전압

2.5kVDC(0.075mm 유전체), 3.75kVDC(0.15mm 유전체)

최소 트랙 너비

0.2mm(8mil)

최소 트랙 간격

0.2mm(8mil)

최소 SMD 패드 피치

0.2mm(8mil)

표면 마무리

HASL 무연, 침수 금, 침수 은

솔더 마스크 색상

녹색, 파란색 등

범례 색상

블랙, 화이트 등

전자 테스트

자격증

UL / ROHS / ISO9001

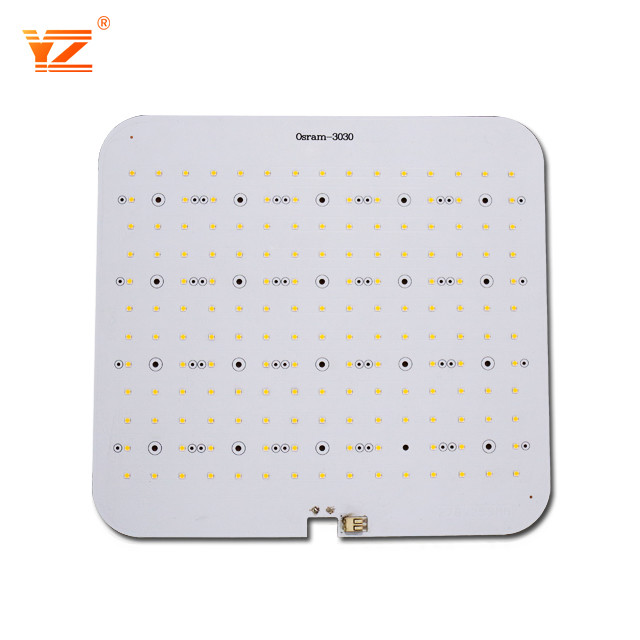

백색 실크스크린 220v PCB 인쇄 회로 기판 회의 5730 LED 칩 0

PCB LED 조명은 뛰어난 에너지 효율성, 저렴한 비용 및 최대 설계 유연성의 조합으로 인해 수많은 조명 응용 분야에 통합될 수 있습니다.예를 들면 자동차 헤드라이트, 공항 활주로 착륙등, 군사 분야 응용 분야에 사용되는 조명, 가로등, 고속도로 터널 조명, 태양광(태양) 조명, 손전등 및 랜턴, 교통 및 신호 조명, 병원 수술실 조명, 고성장 식물 조명 및 많은 다른 사람.

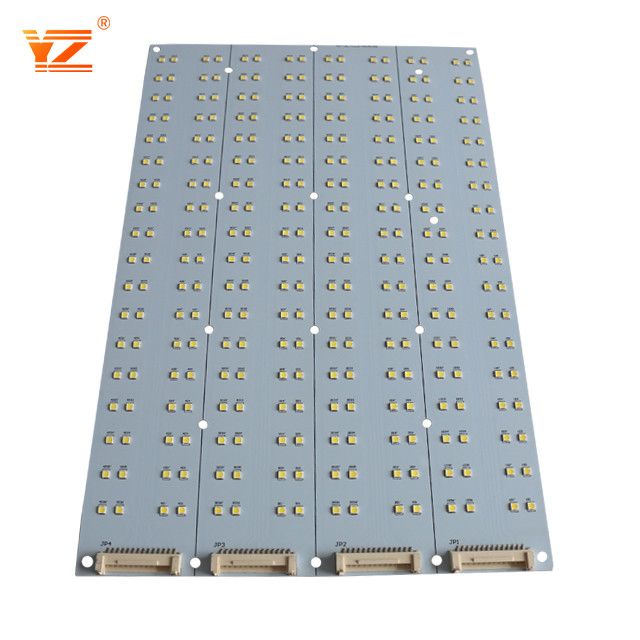

백색 실크스크린 220v PCB 인쇄 회로 기판 회의 5730 LED 칩 1



자주하는 질문:

Q1. MOQ가 제한되어 있습니까?
NS: 우리는 제한된 MOQ가 없으며 우리가 수락하는 최소 주문은 1pcs입니다..



Q2. 품질을 확인하기 위해 샘플을 어떻게 얻을 수 있습니까?
NS: 가격 확인 후 테스트 및 평가용 샘플을 주문할 수 있습니다.



Q3: PCB PCBA 견적에 필요한 것은 무엇입니까?

A: 수량, Gerber 파일 및 기술 요구 사항(재료, 표면 마감 처리, 구리 두께, 보드 두께,...)
