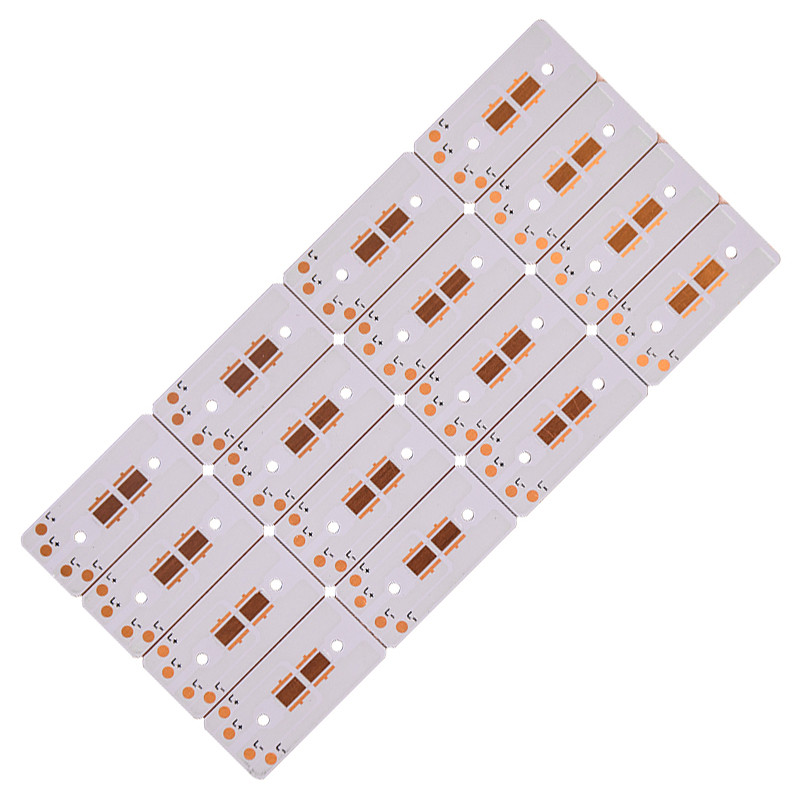

경량 ROHS OSP PCB 고전류 리지드 PCB 제어반
전자 인쇄 회로 기판 Osp Pcb Rohs 고전류 엄밀한 Pcb 제어반
CNC 당사의 제품에는 양면, 다층 기판, 금속 베이스(코어) 기판, 높은 Tg 두꺼운 구리 호일 기판, HDI, 연성 회로 기판, 경질 플렉스 기판 및 특수 요구 사항이 있는 다양한 맞춤형 인쇄 회로 기판이 포함됩니다.회사에서 생산하는 회로 기판은 컴퓨터, 통신 제품, 가전 제품, 계측, 산업 장비, 자동차, 항공 우주, 마이크로일렉트로닉스, 정전 용량 스크린, 터치 스크린, LCD 및 LED에 널리 사용됩니다.
층 |
원기 |
대량 생산(20m2 이상) |
|
빠른 회전 |
표준시 |
||
MC PCB |
48 시간 |
4-5일 |
10-12일 |
PFC 1L |
48 시간 |
5-6일 |
12-13일 |
1L |
24 시간 |
3-4일 |
8-10일 |
2L |
24 시간 |
3-4일 |
8-10일 |
4L |
48 시간 |
5-6일 |
8-10일 |
6L |
72시간 |
6-7일 |
10-12일 |
8L |
72시간 |
7-8일 |
12-14일 |
10L |
96시간 |
9-10일 |
16-18일 |
SMD LED PCB 기판이란 무엇입니까?
SMD는 표면 실장 장치의 약자입니다.표면 실장 기술(SMT)은 스루홀 기술을 거의 대체했습니다.그러나 표면 실장할 수 없는 부품에는 여전히 관통 구멍 기술이 사용됩니다.따라서 표면 실장 LED PCB는 매우 인기가 있습니다.
SMD는 PCB 위에 직접 배치할 수 있는 소형 부품입니다.부품에 리드가 없거나 작은 리드가 있을 수 있으므로 구멍이 필요하지 않습니다.연결에 사용되는 장치의 끝에는 작은 접점만 있습니다.결과적으로,PCBA매우 컴팩트합니다.SMD는 리플로 납땜을 사용하여 납땜됩니다.먼저 베어 보드에 솔더 페이스트를 도포합니다.그런 다음 구성 요소를 선택하여 원하는 위치에 배치합니다.마지막으로 기판은 리플로우 오븐을 통과하고 부품은 번거로움 없이 직접 장착됩니다.
SMD LED PCB 보드에는 동일한 스루홀보다 더 작은 SMD LED가 포함되어 있습니다.SMD LED는 오늘날 널리 사용됩니다.그들은 더 높은 루멘 출력을 제공하여 해당 지역의 조도 수준을 향상시킵니다.그들은 더 효율적이고 더 밝습니다.이것이 SMD LED PCB 보드가 선호되는 이유입니다.
