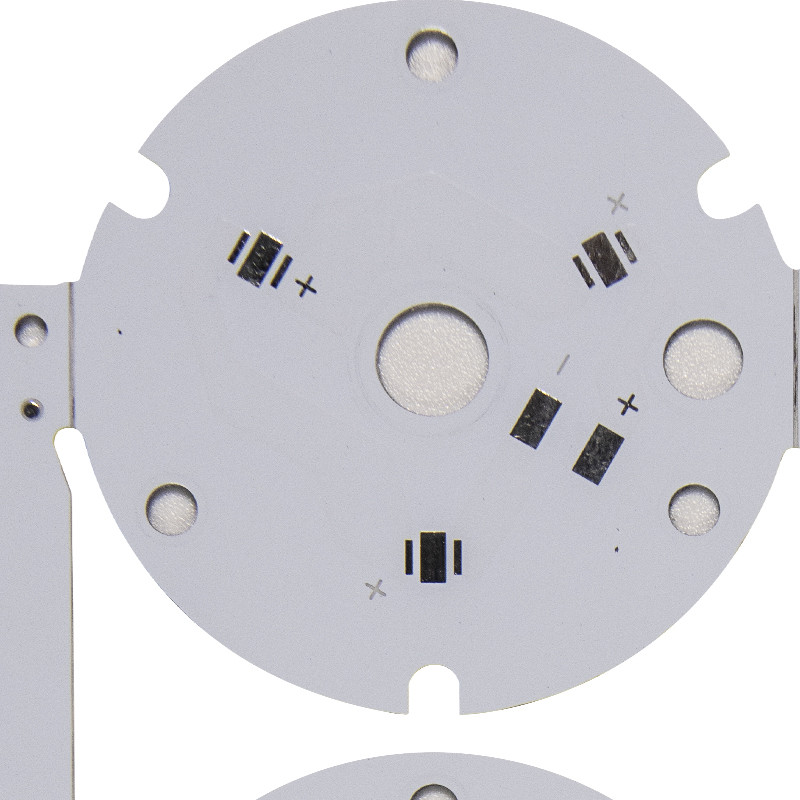

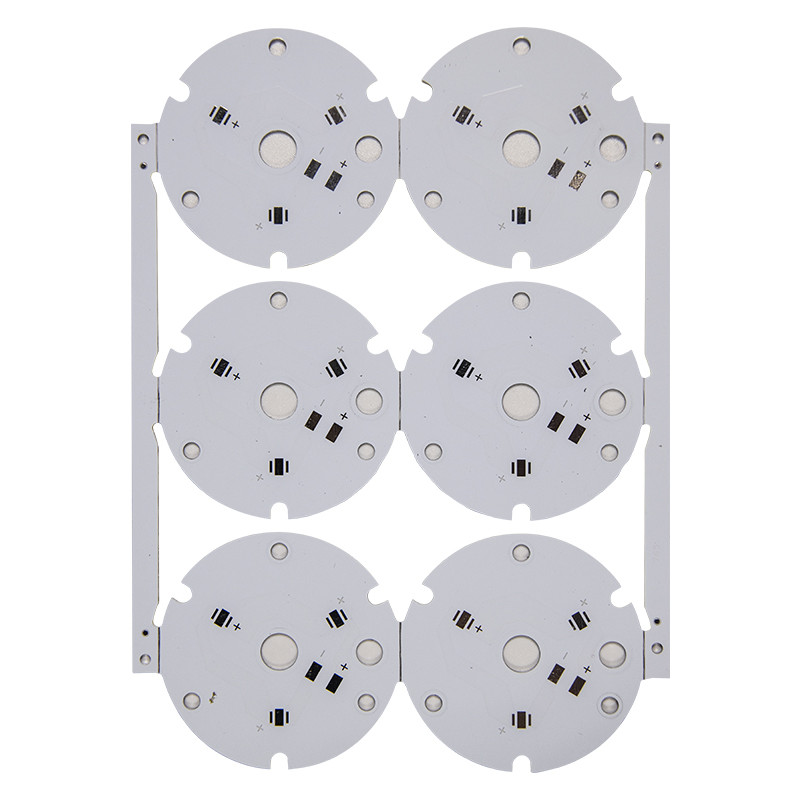

사용자 정의 태양 광 94v0 LED PCB 보드 알루미늄 플라잉 프로브
사용자 정의 태양 광 pcb 94v-0 알루미늄 pcb 회로 기판 pcb led
SMD LED PCB 기판이란 무엇입니까?
SMD는 표면 실장 장치의 약자입니다.표면 실장 기술(SMT)은 스루홀 기술을 거의 대체했습니다.그러나 표면 실장할 수 없는 부품에는 여전히 관통 구멍 기술이 사용됩니다.따라서 표면 실장 LED PCB는 매우 인기가 있습니다.
SMD는 PCB 위에 직접 배치할 수 있는 소형 부품입니다.부품에 리드가 없거나 작은 리드가 있을 수 있으므로 구멍이 필요하지 않습니다.연결에 사용되는 장치의 끝에는 작은 접점만 있습니다.결과적으로 PCBA는 매우 컴팩트합니다.SMD는 리플로 납땜을 사용하여 납땜됩니다.먼저 베어 보드에 솔더 페이스트를 도포합니다.그런 다음 구성 요소를 선택하여 원하는 위치에 배치합니다.마지막으로 기판은 리플로우 오븐을 통과하고 부품은 번거로움 없이 직접 장착됩니다.
SMD LED PCB 보드에는 동일한 스루홀보다 더 작은 SMD LED가 포함되어 있습니다.SMD LED는 오늘날 널리 사용됩니다.그들은 더 높은 루멘 출력을 제공하여 해당 지역의 조도 수준을 향상시킵니다.그들은 더 효율적이고 더 밝습니다.이것이 SMD LED PCB 보드가 선호되는 이유입니다.
레이어 |
양산 : 2~58단 / 파일럿 : 64단 |
최대두께 |
양산: 394mil(10mm) / 파일럿 런: 17.5mm |
재료 |
FR-4(표준 FR4, Mid-Tg FR4, Hi-Tg FR4, 무연 조립 재료) , Halogen-Free, 세라믹 충전, Teflon, Polyimide, BT, PPO, PPE, Hybrid, Partial Hybrid 등 |
최소너비/간격 |
내층: 3mil/3mil(HOZ), 외층: 4mil/4mil(1OZ) |
최대구리 두께 |
UL 인증: 6.0 OZ / 파일럿 실행: 12OZ |
최소구멍 크기 |
기계 드릴: 8mil(0.2mm) 레이저 드릴: 3mil(0.075mm) |
최대패널 크기 |
1150mm × 560mm |
종횡비 |
18:1 |
표면 마감 |
HASL, 침수 금, 침수 주석, OSP, ENIG + OSP, 침수 은, ENEPIG, 금 손가락 |
특수 프로세스 |
매설 홀, 막힌 홀, 내장 저항, 내장 용량, 하이브리드, 부분 하이브리드, 부분 고밀도, 백 드릴 및 저항 제어. |
자주하는 질문:
Q1.MOQ가 제한되어 있습니까?
A: 우리는 제한된 MOQ가 없으며, 우리가 수락하는 최소 주문은 1pcs입니다.
Q2: 제품에 대한 보증을 제공합니까?
A: 그렇습니다, 우리는 우리 제품에 2 년 보증을 제안합니다.
Q3 : 품질을 확인하기 위해 샘플을 어떻게 얻을 수 있습니까?
A: 가격 확인 후 테스트 및 평가를 위해 샘플을 주문할 수 있습니다.
