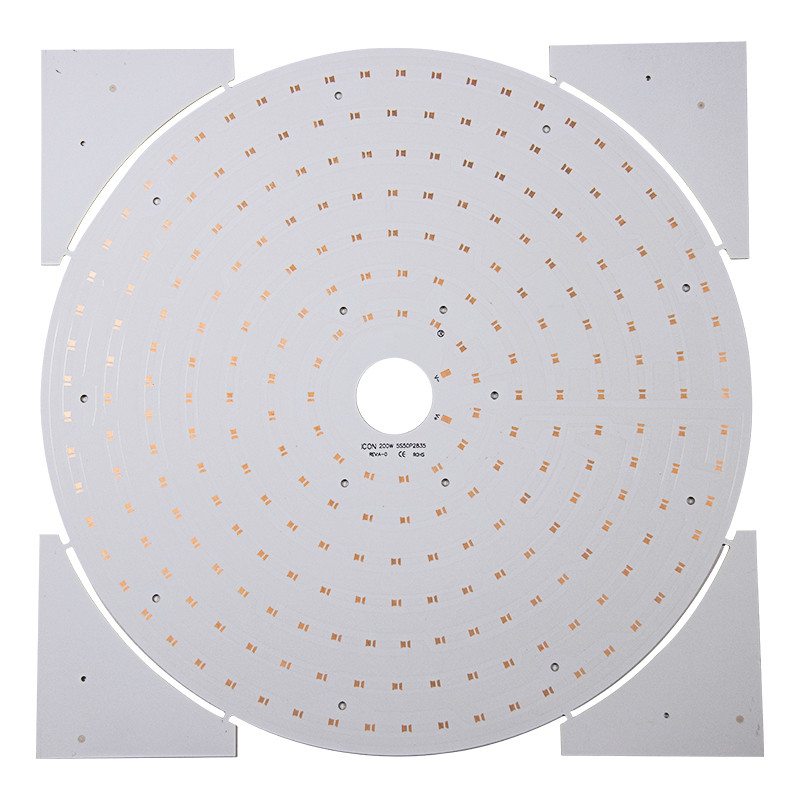

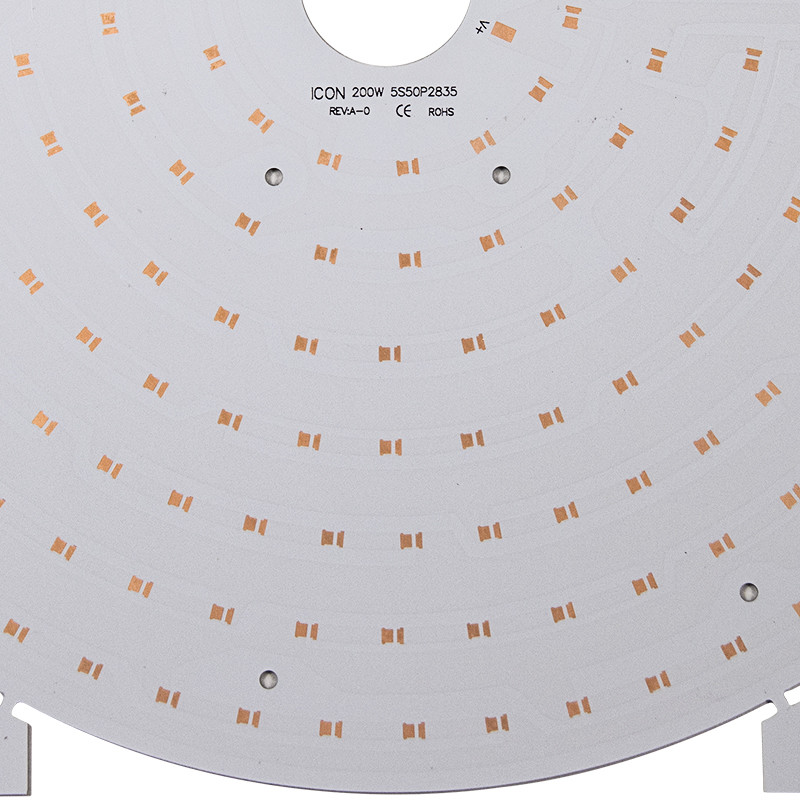

최소한도 PTH 구리 간격 25um LED PCB 널 24w 둥근 LED 패널
LED PCB 보드 제조:
LED 알루미늄 PCB 및 FR-4 유리 섬유 회로 기판은 PCB에 속합니다.달리 말하면 LED 알루미늄 기판과 FR-4 유리 섬유 회로 기판만 비교하십시오.
LED 알루미늄 기판은 열전도율이 더 좋은 알루미늄 재질의 표면에 인쇄된 다음 전자 부품을 용접합니다.
전자 제품에서 LED 회로 또는 LED 드라이버는 LED(발광 다이오드)에 전원을 공급하는 데 사용되는 전기 회로입니다.회로는 필요한 밝기로 LED를 켜기에 충분한 전류를 제공해야 하지만 LED 손상을 방지하기 위해 전류를 제한해야 합니다.
LED 양단의 전압 강하는 넓은 범위의 작동 전류에서 거의 일정합니다.따라서 인가된 전압의 약간의 증가는 흐름을 극적으로 증가시킵니다.
저전력 표시 LED에는 간단한 회로가 사용됩니다.정확한 전류 레귤레이션을 달성하기 위해 조명용 고전력 LED를 구동할 때 더 복잡한 전류 소스 회로가 필요합니다.
LED PCB 기판은 많은 양의 열을 발생시키는 경향이 있어 기존 방식으로는 냉각하기 어렵습니다.
|
안건
|
기능
|
|
월간 능력
|
25000sqm/월
|
|
층
|
1-14 레이어
|
|
보드 재료
|
FR-4 Tg130-Tg180/FR-4 CTI175/FR-4 CTI300/CEM-1/CEM-3
|
|
표면 처리
|
HASL / RoHS-HASL / 침수 금 / 도금 금 / 금 손가락 / OSP
|
|
솔더 마스크 색상
|
그린 / 블루 / 레드 / 블랙 / 옐로우 / 화이트
|
|
실크 스크린 색상
|
화이트, 블랙, 옐로우
|
|
용인
|
V 컷 부서 공차: +/- 0.1mm
|
|
기술 사양
|
최소 선 너비/간격: 0.075/0.075mm
|
|
최소 PTH 구리 두께: 20um
|
|
|
최소 구멍 직경: 0.2mm
|
|
|
최소 패드 링: 0.1mm
|
|
|
UL 인증 최대 구리 두께: 6oz)
|
|
|
플러깅 용량을 통해: 0.2-0.6mm
|
자주하는 질문:
Q1.제품에 내 로고를 인쇄해도 됩니까?
A: 네.생산 전에 공식적으로 알려주고 먼저 샘플을 기반으로 디자인을 확인하십시오.
Q2: 귀사의 모든 제품은 UL, ROHS 등의 인증을 받았습니까?
A: 예, 우리는 ISO9001:2015, ISO14001:2015, IFA, UL, SGS, ROHS 인증을 받았습니다.
Q3 : 품질을 확인하기 위해 샘플을 어떻게 얻을 수 있습니까?
A: 가격 확인 후 테스트 및 평가를 위해 샘플을 주문할 수 있습니다.
