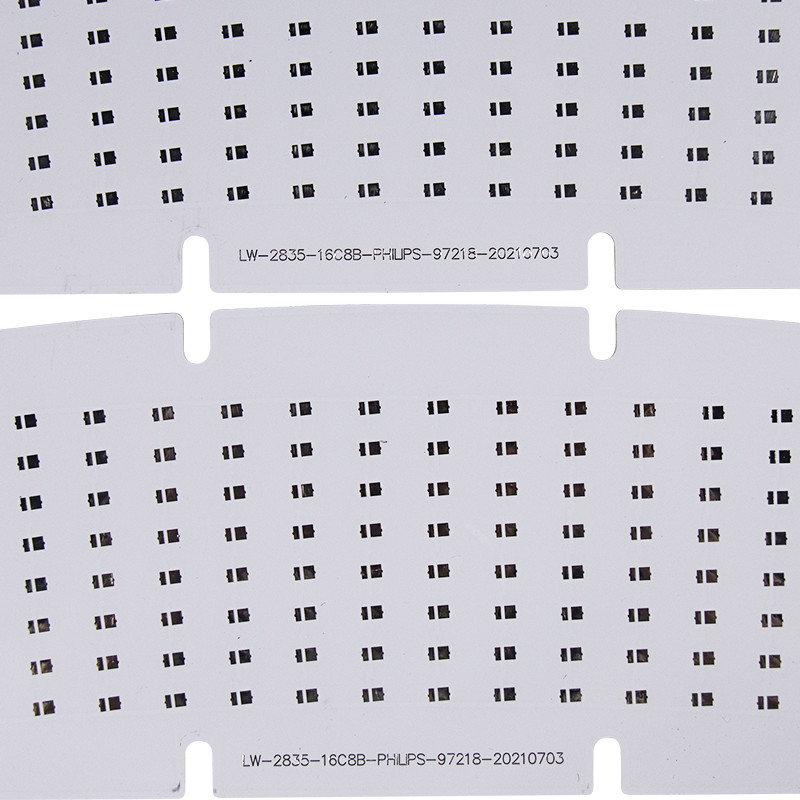

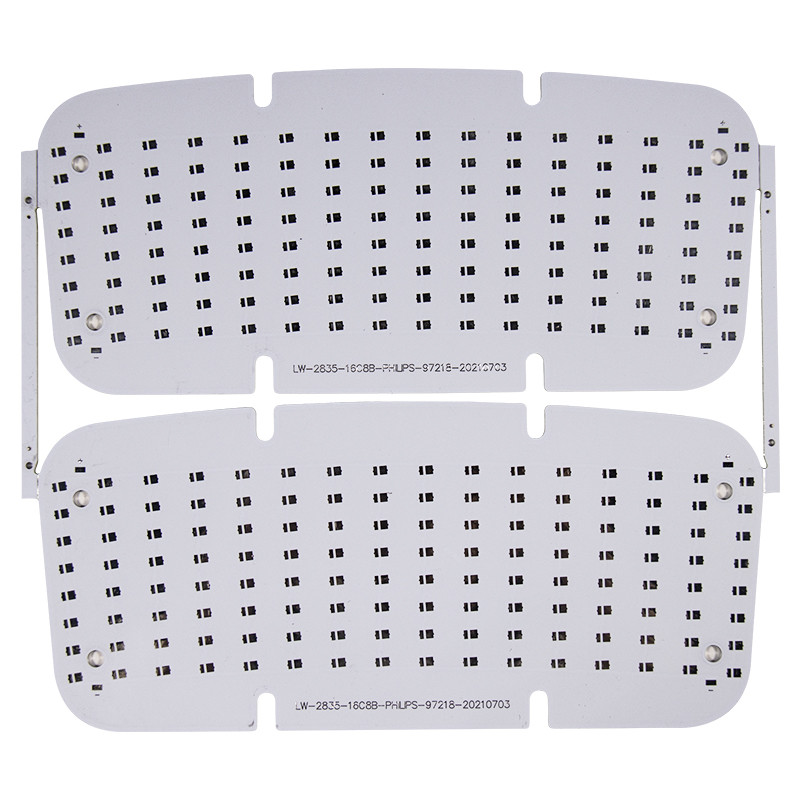

SMD 5730 5630 2835 Downlight 투광 조명용 LED 전구 회로판
Downlight 투광램프를 위한 주문 SMD LED PCB 널 5730 5630 2835 LED
LED 회로 기판 재료:
LED PCB는 알루미늄, 철 또는 구리와 같은 금속을 기본 재료로 사용하는 금속 코어 PCB입니다.대부분의 경우 LED PCB는 알루미늄 PCB입니다.알루미늄은 다른 금속에 비해 저렴하고 가볍기 때문에 LED PCB의 제조에 주로 사용됩니다.따라서 LED PCB는 알루미늄 PCB와 유사하다고 말할 수 있습니다.
알루미늄 LED PCB는 3개의 레이어로 구성됩니다.이러한 층은 구리 층, 유전체 층 및 알루미늄 베이스 층입니다.최상층은 PCB에서 전기적 연결을 만드는 구리층입니다.이 레이어는 모든 유형의 PCB에서 표준입니다.이 층을 보호하기 위해 표면 마감이 사용됩니다.구리는 우수한 전도성을 제공하고 회로를 완성합니다.
다음 층은 금속 코어 PCB에서 매우 중요한 유전체 층입니다.이 유전체층은 절연체 역할을 하여 베이스 알루미늄층에 전류가 흐르는 것을 방지합니다.층은 열전도율이 우수하여 방열에 좋습니다.
PCB의 마지막 레이어는 알루미늄으로 만들어진 베이스 레이어입니다.이 레이어는 보드를 고유하게 만들고 별도의 ID를 제공합니다.베이스 레이어로 인해 PCB는 FR-4보다 내구성이 뛰어납니다.마모와 고온을 견딜 수 있습니다.또한 방열에 탁월합니다.구리와 철보다 가볍습니다.
|
안건 |
기능 |
|
월간 능력 |
25000sqm/월 |
|
층 |
1-14 레이어 |
|
보드 재료 |
FR-4 Tg130-Tg180/FR-4 CTI175/FR-4 CTI300/CEM-1/CEM-3 |
|
표면 처리 |
HASL / RoHS-HASL / 침수 금 / 도금 금 / 금 손가락 / OSP |
|
솔더 마스크 색상 |
그린 / 블루 / 레드 / 블랙 / 옐로우 / 화이트 |
|
실크 스크린 색상 |
화이트, 블랙, 옐로우 |
|
용인 |
V 컷 부서 공차: +/- 0.1mm |
|
기술 사양 |
최소 선 너비/간격: 0.075/0.075mm |
|
최소 PTH 구리 두께: 20um |
|
|
최소 구멍 직경: 0.2mm |
|
|
최소 패드 링: 0.1mm |
|
|
UL 인증 최대 구리 두께: 6oz) |
|
|
플러깅 용량을 통해: 0.2-0.6mm |
자주하는 질문:
Q1.PCB PCBA 견적에 필요한 것은 무엇입니까?
A: 수량, Gerber 파일 및 기술 요구 사항(재료, 표면 마감 처리, 구리 두께, 보드 두께,...)
Q2: 귀사의 모든 제품은 UL, ROHS 등의 인증을 받았습니까?
A: 예, 우리는 ISO9001:2015, ISO14001:2015, IFA, UL, SGS, ROHS 인증을 받았습니다.
Q3 : 품질을 확인하기 위해 샘플을 어떻게 얻을 수 있습니까?
A: 가격 확인 후 테스트 및 평가를 위해 샘플을 주문할 수 있습니다.
