94v0 단면 PCB

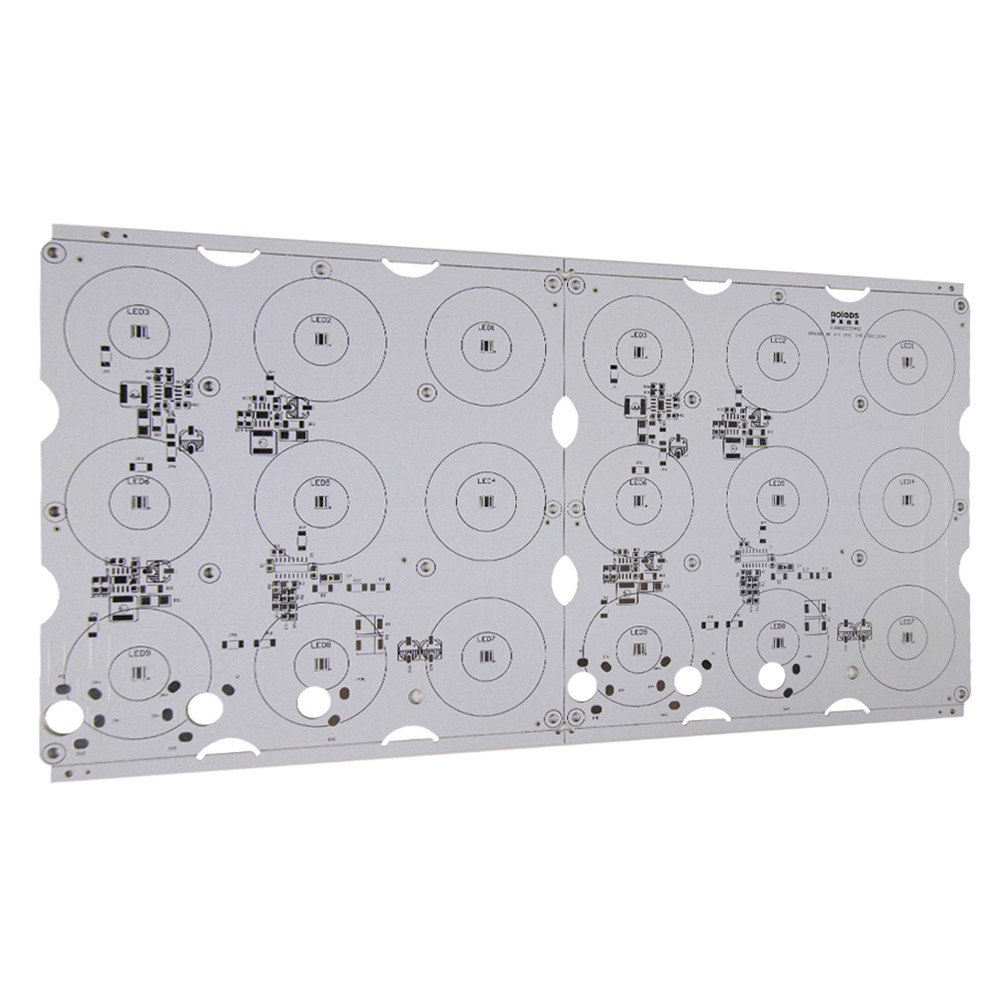

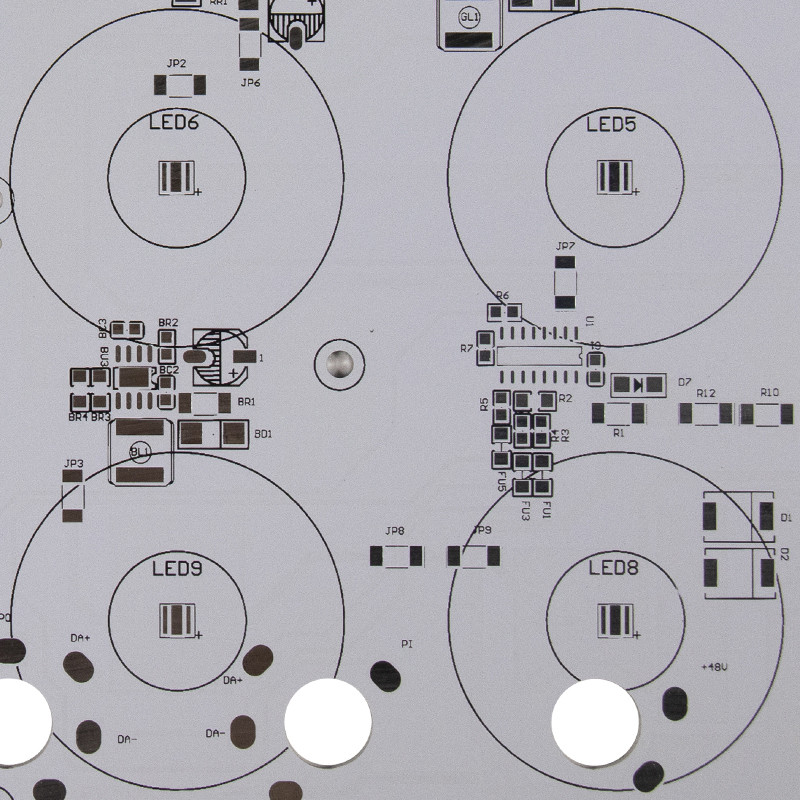

전자 회로 기판 94v-0 pcb 알루미늄 smd led pcb 보드
알루미늄 PCB는 금속 코어 인쇄 회로 기판(MCPCB)의 한 유형으로 LED 조명 산업에서 널리 사용됩니다.
알루미늄 PCB 제조업체를 찾고 계시다면 Yizhuo는 열전도율이 높은 알루미늄 PCB를 제조하는 데 수년간의 경험을 가지고 있으며 일류 서비스와 광범위한 하이테크 옵션을 제공합니다.
MCPCB, Metal Core PCB, Thermal PCB – 원하는 이름이 무엇이든 간에 모두 기본 금속 재료를 회로 기판의 방열판 부분으로 사용하는 기판입니다. 이러한 유형은 일반적으로 알루미늄으로 구성된 금속 베이스로 제작됩니다(가장 일반적 ) 그러나 구리로도 생산할 수 있습니다.
|
1
|
설명
|
PCB 사양
|
|
2
|
재료
|
FR-4/HTG150-180 FR-4/CEM-1/CEM-3/알루미늄
|
|
삼
|
층
|
1-20
|
|
4
|
보드 두께
|
0.2mm- 4.0mm
|
|
5
|
판 두께 공차
|
+/-10%
|
|
6
|
구리 두께
|
17.5um-175um(0.5oz-5oz)
|
|
7
|
최소 추적 너비
|
0.15mm
|
|
8
|
최소 공간 너비
|
0.15mm
|
|
9
|
최소 드릴링 직경
|
0.2mm
|
|
10
|
PTH 구리 두께
|
0.4-2mil(10-50um)
|
|
11
|
에칭의 공차
|
±1mil(±25um)
|
|
12
|
V 컷 각도
|
25°,30°,45°,60°
|
|
13
|
라인의 진주 강도
|
≥ 6lb/in(≥ 107g/mm)
|
|
14
|
임피던스 제어 및 허용 오차
|
50Ω±10%
|
|
15
|
트위스트&랩
|
≤ 0.5%
|
|
16
|
솔더 마스크
|
녹색, 빨강, 파랑, 흰색, 검정, 노란색
|
|
17
|
표면 마감/도금
|
HASL/무연 HASL/OSP/금도금/침지 금/ENIG
|
알루미늄 PCB의 응용:
일반 조명 애플리케이션(가로등, 손전등, 스포트라이트 등)
백라이트 유닛 애플리케이션
백라이트 유닛 애플리케이션
전력 변환기: 통신, 고전압 조정기, 전원 공급 장치
하이브리드/전기 모터 제어 애플리케이션
태양광
자주하는 질문:
Q1.PCB/PCBA 서비스의 주요 제품은 무엇입니까?
A: 산업 제어, 자동차, 의료 장비, 통신 전자, 보안 장치.
Q2: 귀사의 모든 제품은 UL, ROHS 등의 인증을 받았습니까?
A: 예, 우리는 ISO9001:2015, ISO14001:2015, IFA, UL, SGS, ROHS 인증을 받았습니다.
Q3: 배송 비용은 어떻습니까?
A: 배송비는 상품의 목적지, 무게, 포장 크기에 따라 결정됩니다.운송 비용을 인용해야 하는 경우 알려주십시오.
