단일 측면 알루미늄 94V0 LED 스트립 PCB 화이트 블랙 실크 스크린
2 PC
MOQ
큰.img.alt
풍모 갤러리 제품 설명 따옴표를 요구하십시오
풍모
기본 정보
원래 장소: 중국
브랜드 이름: Yizhuo
인증: CE,ROHS,UL
모델 번호: 일 측면 PCB 02
하이 라이트:

94V0 LED 스트립 PCB

,

ROHS LED 스트립 PCB

,

94V0 LED MCPCB

결제 및 배송 조건
포장 세부 사항: 안쪽 진공 포장, 외부 표준 통 상자포장.
배달 시간: 10-12 일 일
지불 조건: T/T, 웨스턴 유니온
제품 사양
솜씨: IPC-A-600과 IPC-6012 등급 II의 순응성
재료: 알루미늄
실크 스트린: 백색, 검정
전기적인 실험: 정착물 / 날아다니는 탐침
애플리케이션: 모든 종류의 빛
인증: UL,RoHS, CE
제품 설명

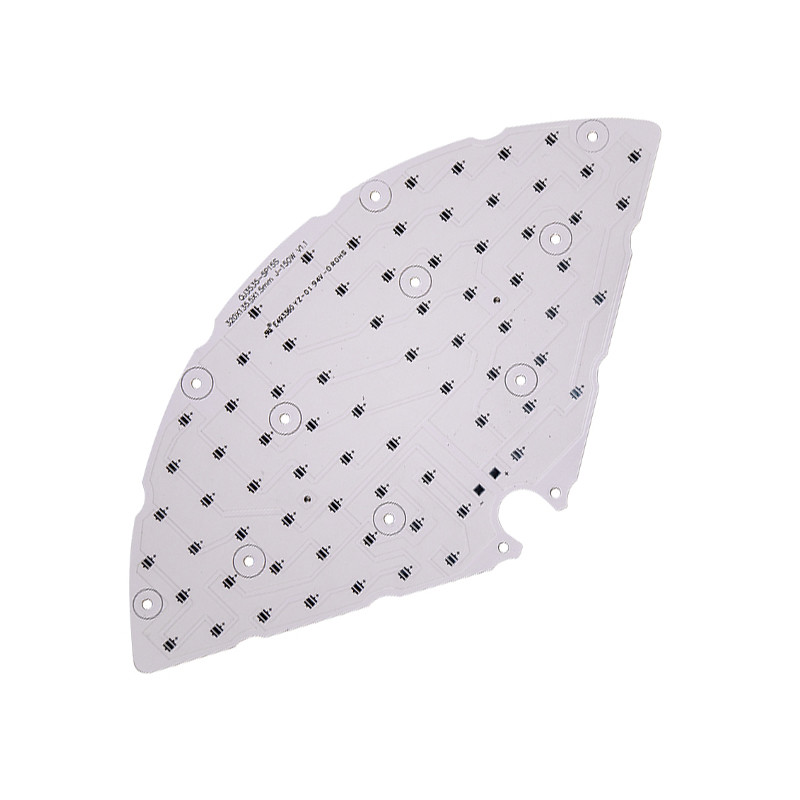

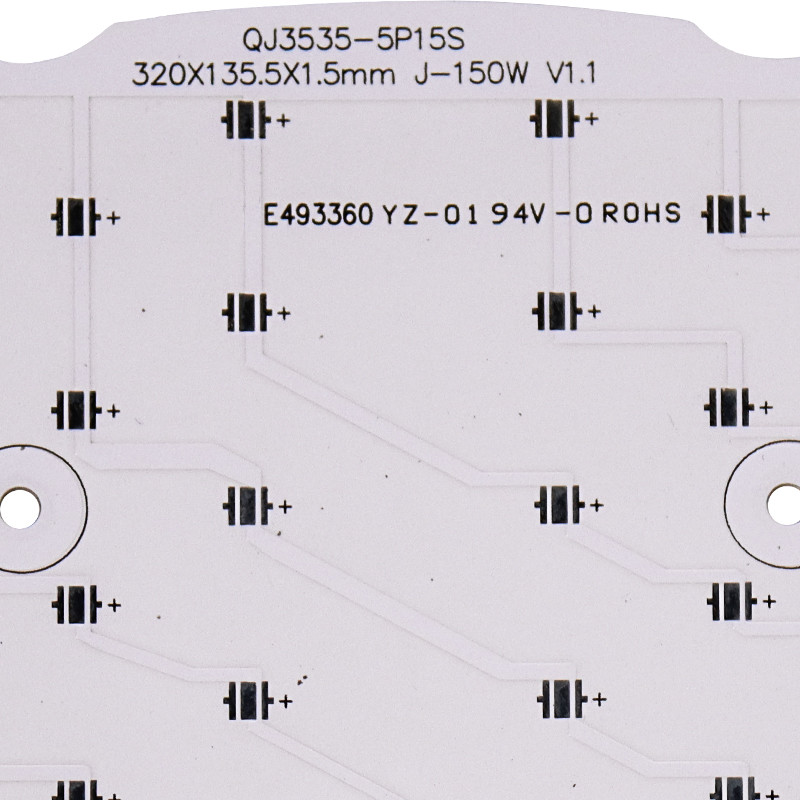

단일 측면 알루미늄 94V0 LED 스트립 PCB 화이트 블랙 실크 스크린



LED 지구 단 하나 측 알루미늄 PCB 널 94-v0는 빛을 위한 mcpcb를 지도했습니다



알루미늄 PCB 스택 업 세부 사항을 도면으로.

1. 알루미늄 PCB 구리 트레이스 레이어
구리 회로(흔적) 층을 에칭하여 인쇄 회로를 형성하고, FR4 재료에 비해,

알루미늄 PCB는 동일한 두께의 회로층과 동일한 트레이스 폭일 때 더 높은 전류를 견딜 수 있습니다.



2. 알루미늄 PCB 유전층
유전층은 주로 접착, 절연 및 열전도 기능을 하는 알루미늄 PCB의 핵심 기술입니다.

단열재의 열전도율이 높을수록 구성 요소가 작동할 때 더 빨리 열을 퍼뜨리므로 모듈의 전력 부하 개선, 부피 감소, 수명 연장 및 출력 증가와 같은 목적을 실현할 수 있습니다.



3. 알루미늄 PCB 금속 기판 층
일반적으로 비용과 기술적 특성을 고려할 때 알루미늄이 이상적인 선택입니다.사용 가능한 알루미늄 판은 6061,5052,1060 등입니다.


연속물

안건

기술 데이터

1

상품명

고품질 자료 5630 Led 알루미늄 Pcb 보드

2

상표

썬소어

1-24 레이어

4

최대 보드 크기

457x610mm

5

최소 보드 두께

4(레이어) 0.40mm/16mil

6(레이어)0.80mm/32mil

8(레이어)1.00mm/40mil

10(레이어)1.20mm/48mil

6

최소 라인 너비1

0.10mm/4mil

7

최소선 간격

0.10mm/4mil

8

최소 구멍 크기

0.20mm/8mil

9

PTH 벽 두께

0.020mm/0.8mil

10

PTH 직경 포용력

±0.05mm/±2mil

11

NPTH 구멍 직경 공차

±0.025mm/±1mil

12

개요 공차

±0.1mm/±4mil

13

S/M 피치

0.08mm/3mil

14

종횡비

10:1

15

PCB 랩 및 트위스트

≤0.7%

16

전기 강도

>1.3KV/mm

17

껍질 강도

1.4N/mm

18

솔더 마스크 마모

≥6H

19

PCB 가연성

94V-0

20

임피던스 제어

±5%



단일 측면 알루미늄 94V0 LED 스트립 PCB 화이트 블랙 실크 스크린 0

단일 측면 알루미늄 94V0 LED 스트립 PCB 화이트 블랙 실크 스크린 1




자주하는 질문:



Q1.당신은 공장 또는 무역 회사입니까?

A: 우리는 우리 자신의 PCB 제조 및 조립 공장이 있습니다.



Q2: 귀사의 모든 제품은 UL, ROHS 등의 인증을 받았습니까?

A: 예, 우리는 ISO9001:2015, ISO14001:2015, IFA, UL, SGS, ROHS 인증을 받았습니다.



Q3: 어떤 서비스가 있습니까?

NS: 우리는 PCB 제조, 부품 구매, PCB 조립, 전체 조립을 제공하고 있습니다.
