1W 3W 5W 24W LED 라이트 양면 PCB 회로 기판 알루미늄 판
2 PC
MOQ
큰.img.alt
풍모 갤러리 제품 설명 따옴표를 요구하십시오
풍모
기본 정보
원래 장소: 중국
브랜드 이름: Yizhuo
인증: CE,ROHS,UL
모델 번호: 검은 알루미늄 PCB
하이 라이트:

24W LED 라이트 양면 PCB

,

5W LED 라이트 양면 PCB

,

3W LED 알루미늄 플레이트 PCB 보드

결제 및 배송 조건
포장 세부 사항: 안쪽 진공 포장, 외부 표준 통 상자포장.
배달 시간: 10-12 일 일
지불 조건: T/T, 웨스턴 유니온
제품 사양
표준: IPC-Class2/Class 3
재료: 알루미늄 기초
최소한도 선 폭: 최소한도 선 폭
판 두께: 1.0/1.2/1.6 밀리미터
표면 마감: HASL, OSP, ENIG, 골드 핑거
인증: UL,RoHS, CE
제품 설명

1W 3W 5W 24W LED 라이트 양면 PCB 회로 기판 알루미늄 판



1W 3W 5W 24W LED 라이트 알루미늄 PCB 회로판 전원 플레이트



1. PCB 마운트 Led 알루미늄 PCB 소개

Fastline Circuits는 전체 턴키 및 부분 턴키 인쇄 회로 기판 조립 서비스를 제공할 수 있습니다.전체 턴키를 위해 인쇄 회로 기판 준비, 부품 조달, 온라인 주문 추적, 지속적인 품질 모니터링 및 최종 조립을 포함한 전체 프로세스를 처리합니다.부분 턴키의 경우 고객이 PCB 및 특정 구성 요소를 제공할 수 있으며 나머지 부품은 당사에서 처리합니다.

특징-우리의 제품 장점

1. PCB 조립 및 PCB 분야에서 10년 이상의 경험 제조업체.
2. 대규모 생산으로 구매 비용이 절감됩니다.
3. 고급 생산 라인은 안정적인 품질과 긴 수명을 보장합니다.
4. 귀하의 요구 사항으로 거의 모든 PCB를 생산하십시오.
5. 모든 맞춤형 PCB 제품에 대한 100% 테스트.
6. 원스톱 서비스, 우리는 구성 요소 구매를 도울 수 있습니다.

금속 코어 PCB 기능



재료

알루미늄, 구리

최대 라거 카운트

4개의 레이어

최대 패널 크기

17인치 x 23인치(432 x 584mm2)

최소보드 두께

1.0mm 알루미늄, 4밀(0.1mm) FR4

동박(내부)

1/2온스, 1온스, 2온스, 3온스, 4온스

동박(외부)

1/2온스, 1온스, 2온스, 3온스, 4온스

표면 마감

ENTEK 106A, 침수 금, HAL, 침수 은

솔더 마스크

LPI: Taiyo PSR 4000, Tamura DS2200, Probimer 77MA

최소 트레이스(폭)

0.30mm(12.0mils)

최소 추적(간격)

0.30mm(12.0mils)

최소 PAD-TO-PAD TOL.

± 3mils(± 0.76mm)

구멍 크기 공차(NPTH)

± 2mils(± 0.05mm)

구멍 크기 공차(PTH)

± 3mils(± 0.076mm)

최소 구멍 크기

20밀(0.50mm)

외형 치수 공차

< ± 10mils(0.25mm)

이온 청결

< 5mg/in2의 NaCl(0.775mg/cm2)

임피던스 제어

± 10%(차동)

뒤틀림

< 1%

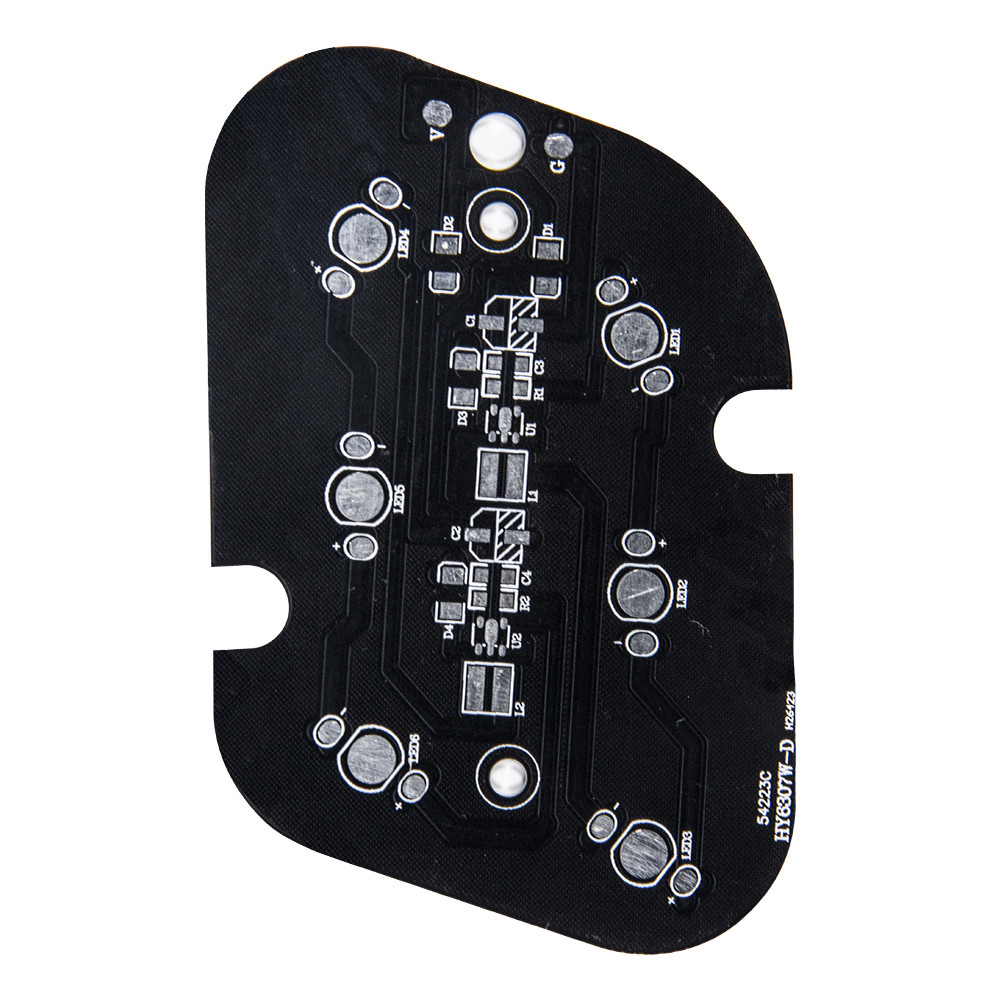

1W 3W 5W 24W LED 라이트 양면 PCB 회로 기판 알루미늄 판 0

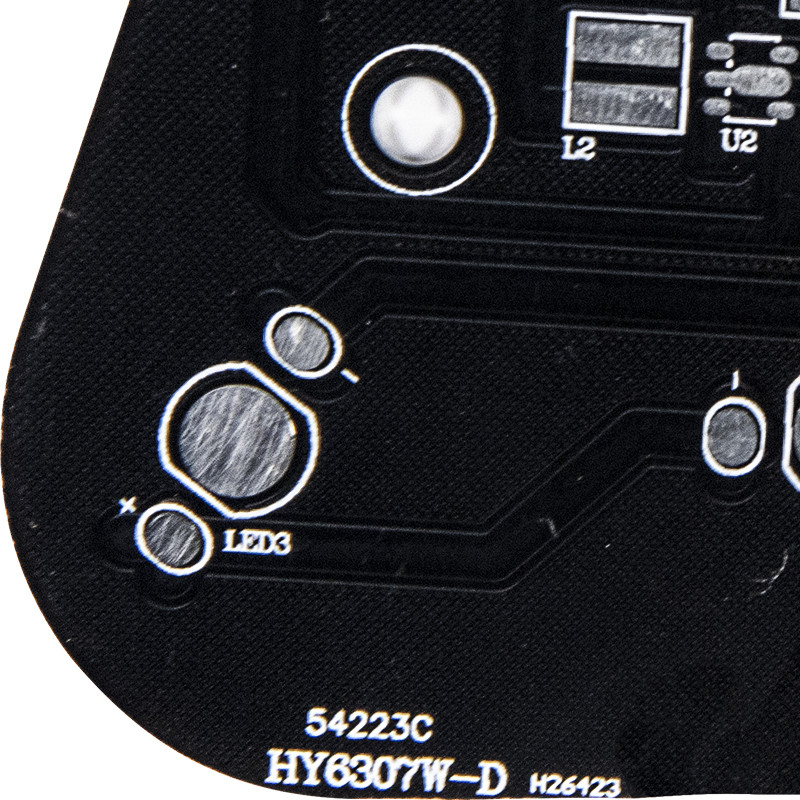

1W 3W 5W 24W LED 라이트 양면 PCB 회로 기판 알루미늄 판 1


자주하는 질문:

Q1.배송비는 어떻게 되나요?

A: 배송비는 상품의 목적지, 무게, 포장 크기에 따라 결정됩니다.운송 비용을 인용해야 하는 경우 알려주십시오.



Q2: 귀사의 모든 제품은 UL, ROHS 등의 인증을 받았습니까?

A: 예, 우리는 ISO9001:2015, ISO14001:2015, IFA, UL, SGS, ROHS 인증을 받았습니다.



Q3: 내 파일은 안전한가요?

A: 귀하의 파일은 완벽하게 안전하고 보안이 유지됩니다. 우리는 전체 프로세스에서 고객의 지적 재산을 보호합니다. 고객의 모든 문서는 제3자와 공유되지 않습니다.
