헤비 구리 HASL ENIG 골드 핑거 양면 PCB 블랙 솔더 마스크
뜨거운 지도된 제품을 위한 까만 Soldermask 알루미늄 Pcb 제조자 무거운 구리
| 아니요. | 안건 | 대량 생산 | 원기 |
| 1 | 레이어 | 1-8 레이어 | 1-36 레이어 |
| 2 | 최대패널 크기 | 600*770mm(23.62″*30.31″) | 600*770mm(23.62″*30.31″) 500*1200mm(19.69″*47.24″) |
| 삼 | 최대 보드 두께 | 8.5mm | 8.5mm |
| 4 | 최소보드 두께 | 2L: 0.3mm, 4L: 0.4mm, 6L: 0.8mm |
2L: 0.2mm, 4L: 0.4mm. 6L: 0.6mm |
| 5 | 최소 내부 레이어 클리어런스 | 0.1mm(4mil) | 0.1mm(4mil) |
| 6 | 최소 선 너비 | 0.075mm(3/3밀) | 0.075mm(3/3밀) |
| 7 | 최소 라인 공간 | 0.075mm(3/3밀) | 0.075mm(3/3밀) |
| 8 | 최소 구멍 크기 | 0.15mm(6mil) | 0.15mm(6mil) |
| 9 | 최소 도금 구멍 두께 | 20um(0.8mil) | 20um(0.8mil) |
| 10 | 최소 블라인드/매립 홀 크기 | 0.1mm(4mil) | 0.1mm(1-8레이어)(4mil) |
| 11 | PTH 직경용인 | ±0.076mm(±3mil) | ±0.076mm(±3mil) |
| 12 | 비 PTH Dia.용인 | ±0.05mm(±2mil) | ±0.05mm(±2mil) |
| 13 | 구멍 위치 편차 | ±0.05mm(±2mil) | ±0.05mm(±2mil) |
| 14 | 헤비 코페 | 4oz/140μm | 6oz/175μm |
| 15 | 최소 S/M 피치 | 0.1mm(4mil) | 0.1mm(4mil) |

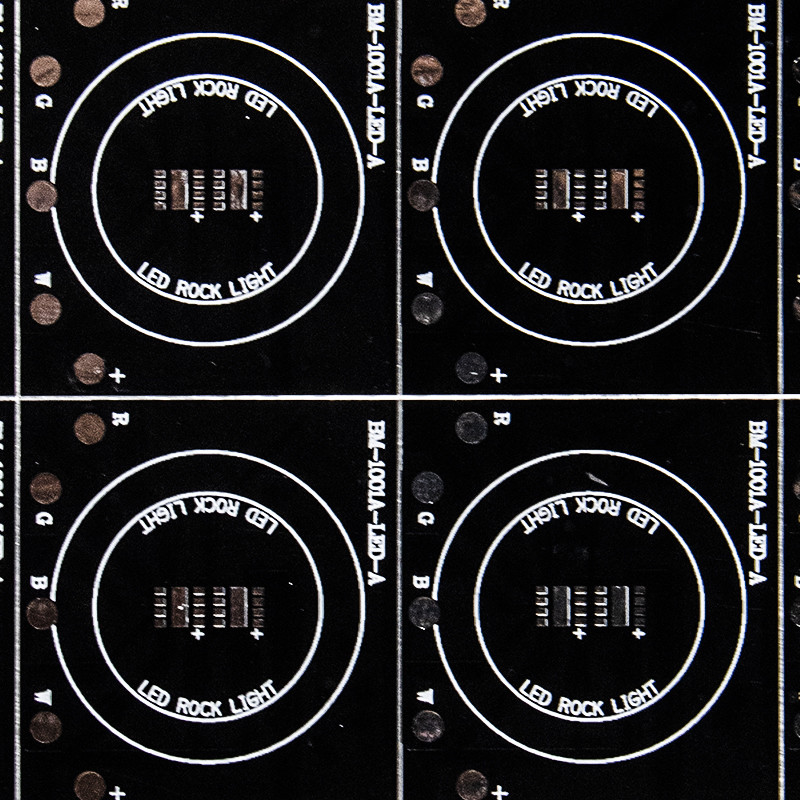

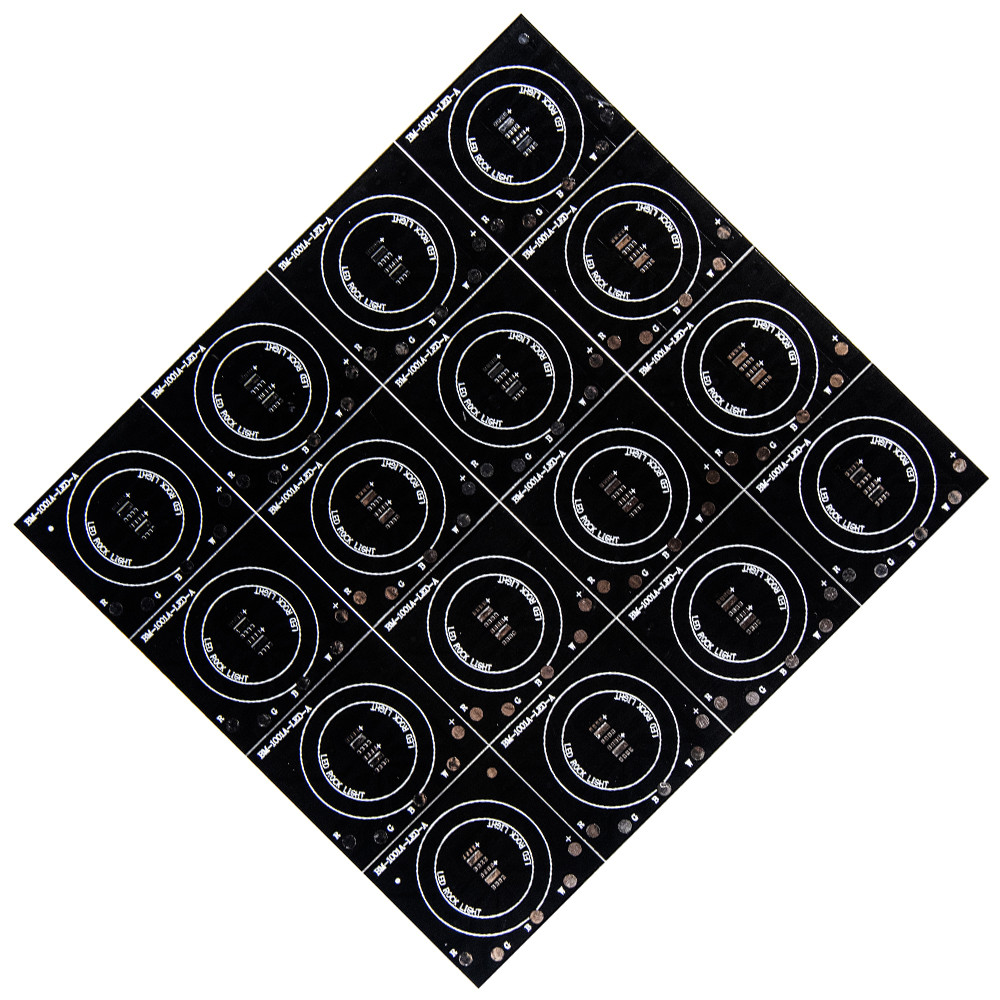

블랙 솔더 마스크 알루미늄 PCB 회로 레이어
회로 층(일반적으로 사용되는 전해 동박)을 에칭하여 인쇄 회로를 형성합니다. FR4 재료와 비교하여 알루미늄 PCB는 동일한 두꺼운 회로 층 및 동일한 트레이스 폭일 때 더 높은 전류를 견딜 수 있습니다.
알루미늄 PCB의 성능:
알루미늄 PCB는 치수 안정성 및 일정한 크기를 표시합니다.예를 들어 30~140도에서 가열하면 치수가 2.5~3.0%만 변경됩니다.
열을 용해하면서 알루미늄 PCB의 성능은 일반 FR4 PCB에 비해 상당히 우수합니다.예를 들어 두께가 1.5mm인 FR4 PCB는 와트당 20-22도의 열 저항을 갖는 반면 1.5mm 두께의 알루미늄 PCB는 와트당 약 1-2도의 열 저항을 갖습니다.
모든 물질에는 고유한 열팽창 계수가 있습니다.구리(18ppm/C)와 알루미늄(22ppm/C)의 CTE는 거의 비슷합니다.알루미늄 PCB는 열 발산 면에서 잘 작동하기 때문에 심각한 수축이나 발달 문제가 없습니다.그들은 예외적으로 작동하고 내구성과 신뢰성이 있습니다.
자주하는 질문:
Q1.배송비는 어떻게 되나요?
A: 배송비는 상품의 목적지, 무게, 포장 크기에 따라 결정됩니다.운송 비용을 인용해야 하는 경우 알려주십시오.
Q2: 귀사의 모든 제품은 UL, ROHS 등의 인증을 받았습니까?
A: 예, 우리는 ISO9001:2015, ISO14001:2015, IFA, UL, SGS, ROHS 인증을 받았습니다.
Q3: PCB/PCBA 서비스의 주요 제품은 무엇입니까?
A: 산업 제어, 자동차, 의료 장비, 통신 전자, 보안 장치.
