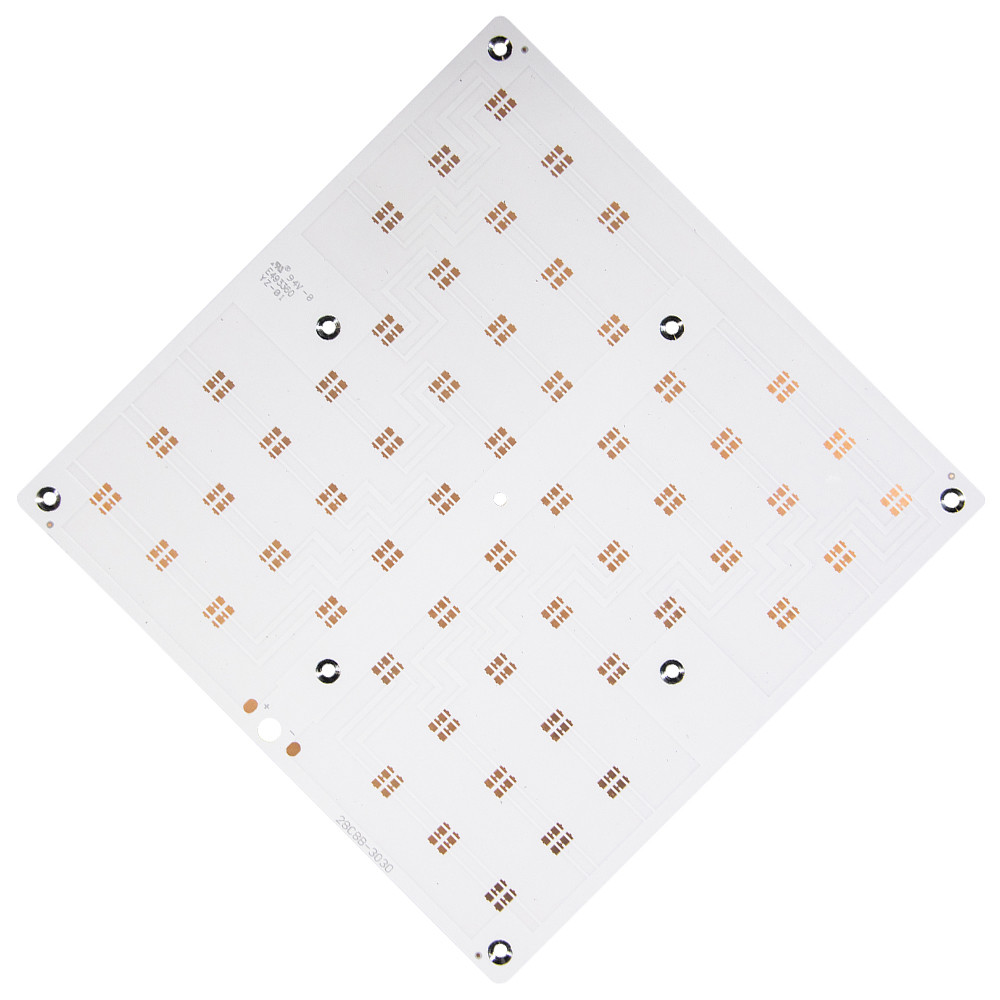

단 하나 편들어진 94v0 30W LED 인쇄 회로 기판 알루미늄 판
지도된 전구 빛을 위한 30W LED 알루미늄 판 단면 94v0 PCB 널
열 전도성이지만 전기적으로 절연된 유전체의 얇은 층이 금속 베이스와 구리 호일 사이에 적층됩니다.구리 포일은 원하는 회로 패턴으로 에칭되고 금속 베이스는 얇은 유전체를 통해 이 회로에서 열을 빼냅니다.
알루미늄 PCB는 독특한 금속 기반 동박 적층판입니다.그것은 좋은 열전도율, 전기 절연 및 가공 성능을 가지고 있습니다.알루미늄 PCB 시장은 주로 Fuchs Wright 알루미늄 기판입니다.LED 조명 제품에서 흔히 볼 수 있습니다.
알루미늄 PCB는 구리 호일, 단열층 및 금속 기판을 포함한 금속 기반 PCB 중 하나이며 그 구조는 세 개의 레이어로 나뉩니다.
| 안건 | 능력 |
|---|---|
| 레이어 | 1-30 |
| 두꺼운 구리 | 1-6온스 |
| 제품 유형 |
HF(고주파)&(무선 주파수) 보드, 임피던스 제어 보드, HDI 보드, |
| 솔더 마스크 | Nanya&Taiyo ;LPI & 매트 레드, 그린, 옐로우, 화이트, 블루, 블랙. |
| 기본 재료 | FR4(Shengyi China, ITEQ, KB A+, HZ), HI-TG, FR06, Rogers, Taconic, Argon 등 |
| 완성된 표면 | 기존 HASL,무연 HASL,Falsh Gold, ENIG(Immersion Gold)OSP(Entek), Immersion Tin,ImmersionSilver,Hard Gold |
| 선택적 표면 처리 |
ENIG(이머전 골드)+OSP, ENIG(이머전 골드)+골드 핑거,플래시 골드 +골드 핑거, |
| 기술 사양 | 최소 선폭/간격: 3.5/4mil(레이저 드릴) 최소 구멍 크기: 0.15mm(기계 드릴)/4mil(레이저 드릴) 최소 환형 링: 4mil 최대 구리 두께: 6OZ 최대 생산 크기: 900×1200mm 보드 두께: D/S: 0.2-7.0mm, 다층: 0.40-7.0mm, 최소 솔더 마스크 브리지: 0.08mm 종횡비: 15:1 플러깅 비자 기능: 0.2-0.8mm |
| 용인 | 도금된 구멍 공차: 0.08mm(min±0.05) 도금되지 않은 구멍 공차: 0.05min(min+0/-0.05mm 또는 +0.05/-0mm) 개요 공차: 0.15min(min±0.10mm) 기능 테스트: 절연 저항 : 50 ohms(mormality) 벗겨 강도: 1.4N/mm 열 스트레스 테스트: 2650c, 20초 솔더 마스크 경도: 6H E-테스트 전압: 500V+15/-0V 30S 뒤틀림과 뒤틀림: 0.7%(반도체 테스트 보드≤0.3%) |
A: 그렇습니다, 우리는 질을 시험하고 검사하기 위하여 견본 순서를 환영합니다.혼합 샘플이 허용됩니다.
A: 표본은 5-7 일이 필요합니다, 대량 생산 시간은 주문 양 이상을 위해 1-2 주가 필요합니다
A: 낮은 MOQ, 견본 검사를 위한 1pc는 유효합니다
A: 우리는 일반적으로 DHL, UPS, FedEx 또는 TNT로 배송합니다.도착하는 데 보통 3-5일이 걸립니다.항공 및 해상 운송도 선택 사항입니다.
