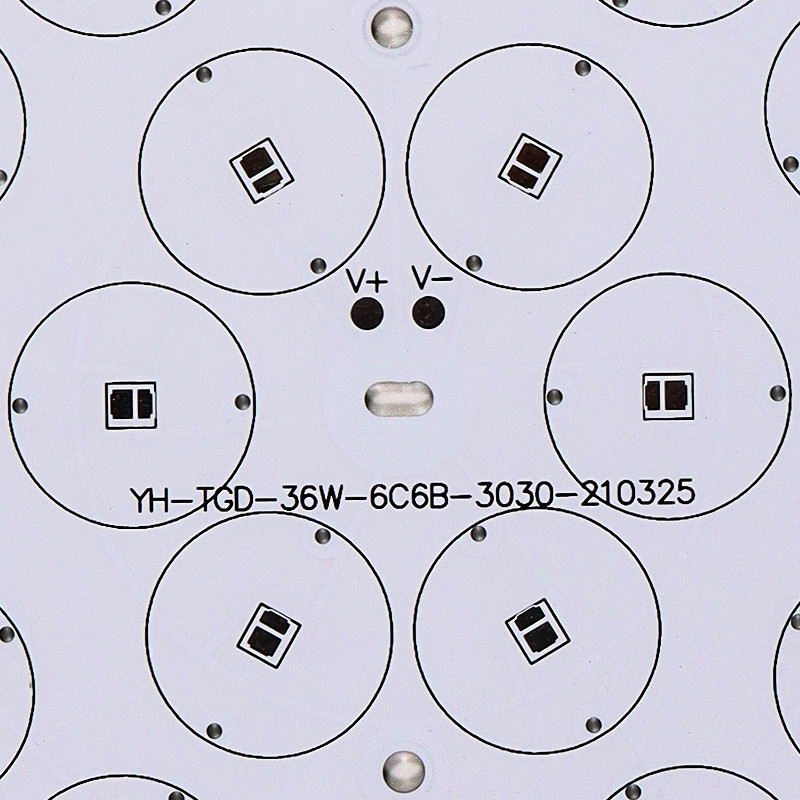

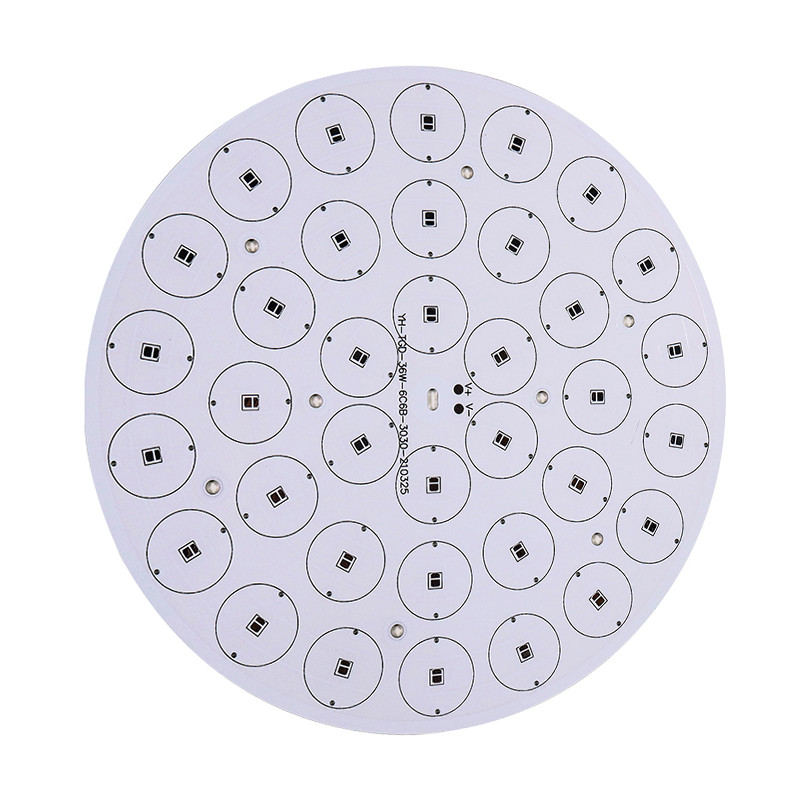

알루미늄 24v 가벼운 LED MCPCB 구리 간격 0.5OZ 1OZ 1.5OZ
알루미늄 24v led 빛 PCB 회로 기판 인쇄 회로 기판 Pcb 조명
알루미늄 베이스 PCB 성능:
더 나은 방열 및 전도성: 일반 FR4 PCB와 비교하여 알루미늄 PCB는 우수한 방열 성능을 제공합니다.예를 들어 두께가 1.5mm인 Fr4 PCB의 열 저항은 와트당 20-22도인 반면 깊이가 1.5mm인 알루미늄 PCB의 열 저항은 와트당 1-2도입니다.
열팽창 또는 수축의 심각한 문제는 없습니다. 각 물질에는 열팽창 계수가 있습니다.알루미늄(22ppm/C)과 구리(18ppm/C)의 CTE는 거의 비슷합니다.알루미늄 PCB는 열 방출 측면에서 잘 작동하기 때문에 심각한 팽창 또는 수축 문제가 없습니다.그들은 훌륭하게 작동하고 내구성과 신뢰성이 있습니다.
치수 안정성: 알루미늄 PCB는 치수 안정성과 안정적인 크기를 보여줍니다.예를 들어, 30-140도에서 가열하면 크기가 2.5%-3.0%만 변경됩니다.
기타: 알루미늄 PCB는 전원 장치 표면 실장 기술에 사용할 수 있습니다.회로 설계의 열팽창에 대한 성능 때문에 회로 설계에 사용하기에 적합합니다.제품 저장 수명과 제품 전력 밀도를 연장하는 데 도움이 됩니다.그들은 또한 매우 신뢰할 수 있습니다.그들은 제품의 전체 볼륨을 줄이는 데 도움이 될 수 있으며 또한 더 저렴한 옵션입니다.전자파 차폐 및 높은 절연 강도를 나타냅니다.
|
PCB 용량 |
|
|
기본 재료 |
FR-4, 22F, CEM-3, CEM-1, 알루미늄, HB, 94V0 |
|
레이어 |
1-22 레이어 |
|
최대 패널 |
1550mm*800mm |
|
구리 두께 |
0.5oz, 1oz, 2oz, 3oz, 4oz |
|
유전체 두께 |
0.05mm, 0.075mm, 0.1mm, 0.15mm, 0.2mm |
|
보드 코어 두께 |
0.4mm, 0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.5mm, 2.0mm, 3.0mm 및 3.2mm |
|
보드 두께 |
0.4mm - 4.0mm |
|
두께 공차 |
+/-10% |
|
알루미늄 가공 |
드릴링, 태핑, 밀링, 라우팅, 다이펀칭, 브레이크오프 탭 사용 가능 |
|
최소 구멍 |
0.2mm |
|
최대 작동 전압 |
2.5kVDC(0.075mm 유전체), 3.75kVDC(0.15mm 유전체) |
|
최소 트랙 너비 |
0.2mm(8mil) |
|
최소 트랙 간격 |
0.2mm(8mil) |
|
최소 SMD 패드 피치 |
0.2mm(8mil) |
|
표면 마무리 |
HASL 무연, 침수 금, 침수 은 |
|
솔더 마스크 색상 |
녹색, 파란색 등 |
|
범례 색상 |
블랙, 화이트 등 |
|
전자 테스트 |
예 |
|
자격증 |
UL / CUL / ROHS / ISO9001 |
자주하는 질문:
Q1: 공급 능력은 어떻습니까?
A: PCB 보드의 경우 RS274X, ODB++, DXF, PCB, PCBDOC 등 형식을 포함해야 하는 Gerber 파일의 파일을 준비해야 합니다. PCB용 파일을 제외하고 PCBA(납땜 부품이 있는 PCB)의 경우에도 준비해야 합니다. BOM 목록(구성 요소 목록), Pick and Place 파일(txt 형식), 실제 샘플 사진 또는 3D PDF 버전 파일 등
Q2: 배송 비용은 어떻습니까?
A: 배송비는 상품의 목적지, 무게, 포장 크기에 따라 결정됩니다.운송 비용을 인용해야 하는 경우 알려주십시오.
Q3: 내 파일은 안전한가요?
NS: 귀하의 파일은 완전한 안전과 보안에 보관됩니다. 우리는 전체 프로세스에서 고객의 지적 재산을 보호합니다.. 고객의 모든 문서는 제3자와 공유되지 않습니다.
