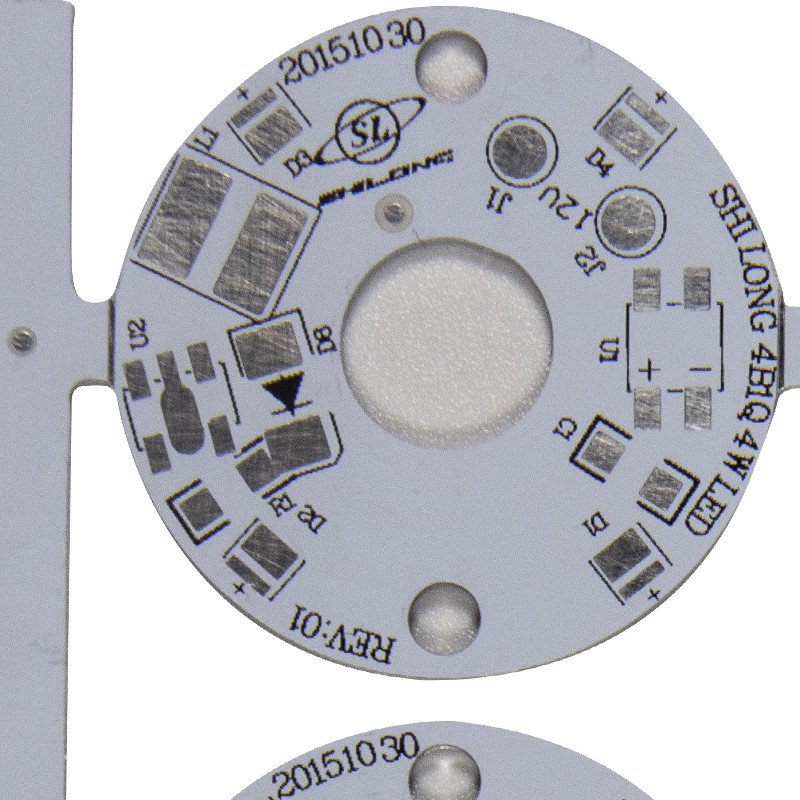

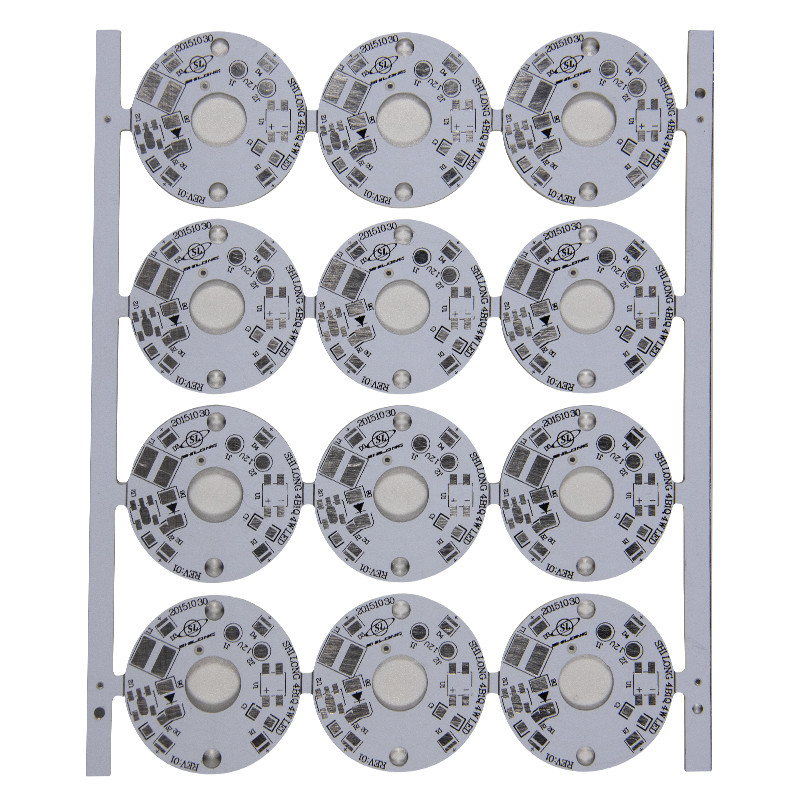

PCB기판 제조사 전자부품 인쇄회로기판 MC PCB
알루미늄 인쇄 회로 기판은 일반적으로 구리 호일, 단열층 및 금속 기판을 포함하며 그 구조는 3개의 층으로 나뉩니다.
알루미늄 기반 인쇄 회로 기판의 장점
| 상품 유형 | Al Clad PCB 1층~2층 |
| 최대 패널 크기 | 20"*24"(1170mm*600mm) |
| 구리 두께 | 0.5oz, 1oz, 2oz, 3oz 및 4oz |
| 유전체 두께 (기판에) | 0.05mm, 0.075mm, 0.1mm, 0.15mm, 0.2mm |
| 기판 코어 두께 | 0.4mm, 0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.5mm, 2.0mm, 3.0mm 및 3.2mm |
| 완성된 보드 두께 | 0.4mm ~ 4.0mm |
| 두께 공차 | +/-10% |
| 알루미늄 가공 | 드릴링, 탭핑, 밀링, 라우팅, 다이펀칭, 브레이크오프 탭 사용 가능 |
| 최소마무리 구멍 크기 | 0.25mm |
| 최대 작동 전압 | 2.5kVDC(0.075mm 유전체), 3.75kVDC(0.15mm 유전체) |
| 최소 트랙 너비 | 0.2mm(8mils) |
| 최소 트랙 간격 | 0.2mm(8mils) |
| 최소SMD 패드 피치 | 0.2mm(8mils) |
| 표면 마무리 | HASL, HASL 무연, 침수 금, 플래시 금, OSP |
| 솔더마스크 색상 | 흰색, 검정색, 기타 사용 가능 |
| 범례 색상 | 검정, 흰색, 기타 사용 가능 |
| 에테스트 | 예 |
| 로스 | 예 |
| 참조 표준 | IPC-A-600G 클래스 2 |
| 특수 구멍 | 스팟 페이싱, 컵 홀 |
| 데이터 투입 | 거버, 오토캐드, Cam350, PROTEL 99SE, PROTEL DXP, 파워 PCB,ODB+.(TGZ) |
자주하는 질문:
Q: 공급 능력은 어떻습니까?
A: 우리의 공급 능력은 매일 약 2000sqm입니다.25,000제곱미터의 공장 공간에서 R&D, 마케팅, 물류 및 조달 작업이 진행됩니다.
Q : 품질을 확인하기 위해 샘플을 어떻게 얻을 수 있습니까?
A: 가격 확인 후 테스트 및 평가를 위해 샘플을 주문할 수 있습니다.
Q: 운송 및 배달 날짜는 어떻게 됩니까?
A: 일반적으로 우리는 국제 특급(Fedex, DHL, TNT 등)을 사용하여 샘플 및 소량 주문을 제공합니다.대량 주문의 경우 해상 운송을 준비할 수 있습니다.
