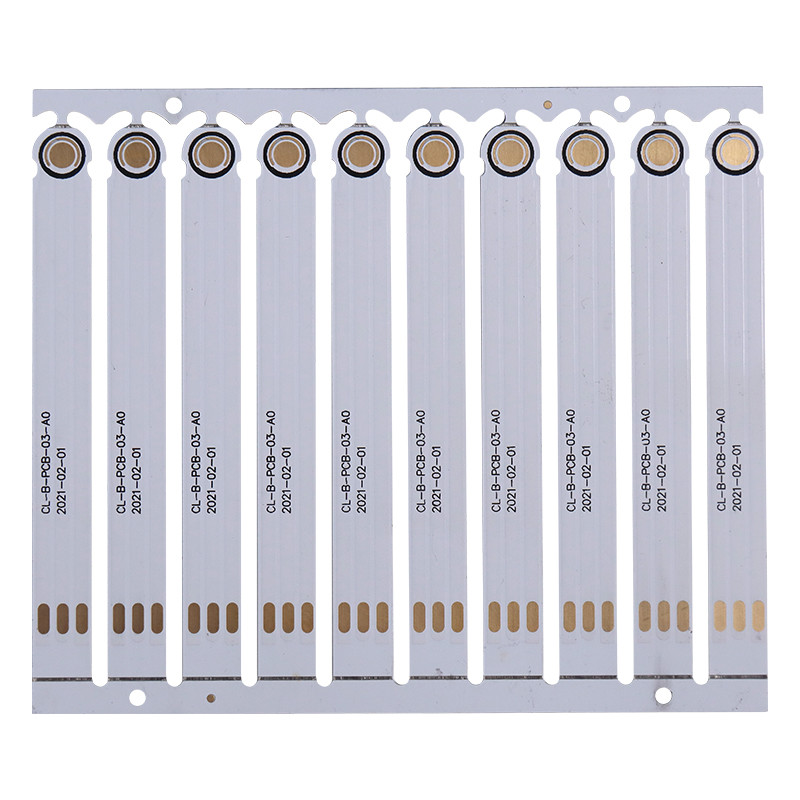

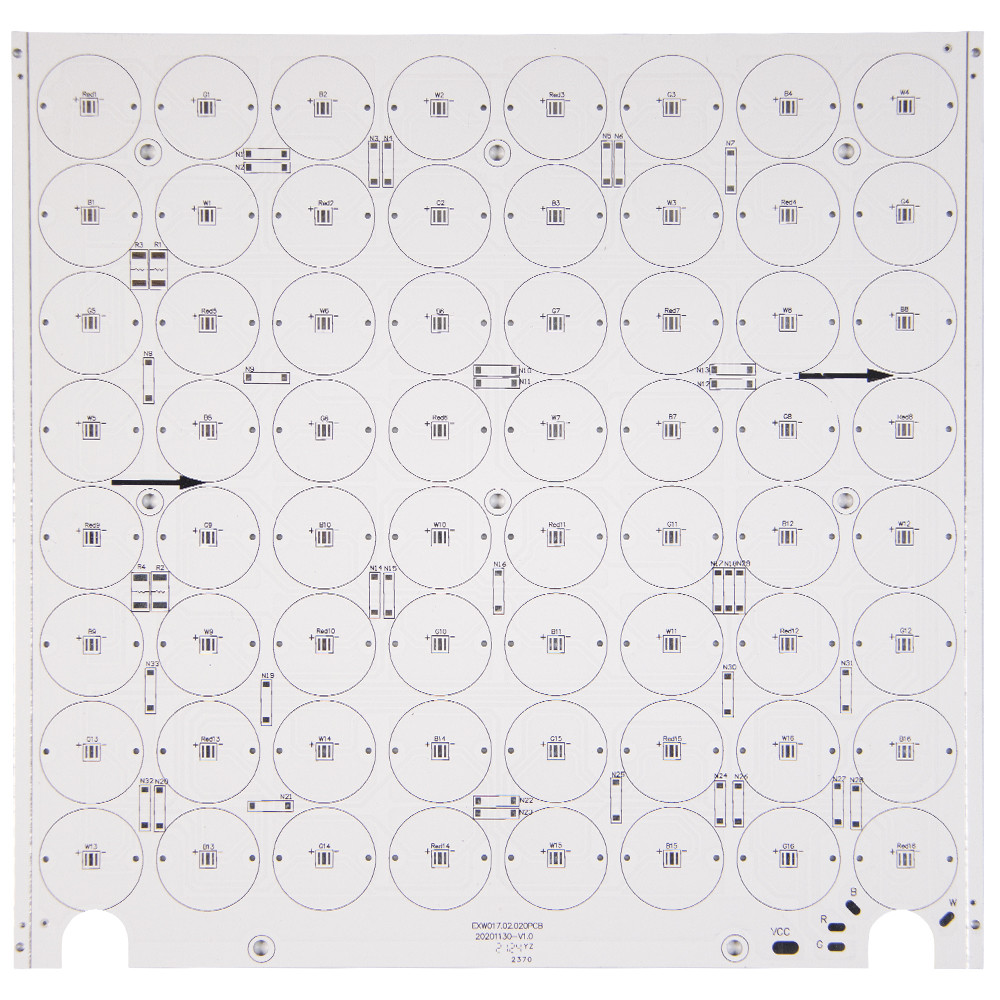

알루미늄 20w 30w 50w 100w LED PCB 홍수 조명 인쇄 회로
알루미늄 pcb 20w 30w 50w 100w led pcb 홍수 조명 인쇄 회로
원산지 |
선전 |
서비스 |
원스톱 서비스 |
기본 재료 |
알류미늄 |
구리 두께 |
0.69-8.26mil(18-210um) |
보드 두께 |
0.2-6.0mm |
최소구멍 크기 |
HDI용 0.1mm(4mil) / 0.15mm(6mil) |
최소선폭 |
0.075mm(3mil) |
최소줄 간격 |
0.075mm(3mil) |
표면 마무리 |
HASL/OSP/Ag/ENIG/ENEPIG/ 침수 은, 주석 |
테스트 서비스 |
100% 전자 테스트 |
PCB 알루미늄이란 무엇입니까?
NS PCB 알루미늄다른 PCB와 레이아웃이 동일합니다.그것은 납땜 마스크와 그 위에 실크 스크린 레이어와 함께 단일 레이어 또는 몇 개의 구리 레이어로 구성됩니다.그러나 알루미늄 PCB에는 플라스틱 기판이나 유리 섬유 대신 금속 기판이 있습니다.
베이스는 주로 알루미늄의 조합입니다.일반적으로 알루미늄 PCB는 단면이지만 양면도 가능합니다.현재 다층 알루미늄 PCB는 아직 개발 및 제조되지 않았습니다.이러한 종류의 회로 기판은 주로 전력 변환 전자 및 LED에 사용됩니다.
LED에서 생성된 빛은 더 높은 수준의 열을 생성하는 경향이 있어 알루미늄이 편리하게 발산할 수 있습니다.알루미늄 회로 기판은 LED 장치의 수명을 연장하여 더 많은 내구성을 제공합니다.알루미늄 기판은 가정용 조명, 정지등 및 가로등에 사용됩니다.
알루미늄 회로 기판을 사용하면 전력 변환기가 전자 장치를 조절하고 전류를 변경할 수 있습니다.다른 업계의 개발자와 제작자는 이러한 보드가 유용하다고 생각하지만 이러한 보드를 자주 구현하지는 않습니다.
LED PCB 기판은 많은 양의 열을 발생시키는 경향이 있어 기존 방식으로는 냉각하기 어렵습니다.결과적으로 금속 코어 PCB는 열 발산 능력이 향상되어 LED 애플리케이션에 자주 선택됩니다.특히 알루미늄은 LED 조명용 회로 기판을 제조하는 데 자주 사용됩니다.알루미늄 PCB는 일반적으로 기존의 단단한 PCB보다 훨씬 더 높은 효율로 열을 전달하고 발산할 수 있는 열전도성 유전 물질의 얇은 층을 포함합니다.
심천 Yizhuo 전자 Co., 주식 회사하이테크 기업입니다.2012년 설립이래,
전자 제품의 혁신적인 개발 및 생산에 전념해 왔습니다.
이제 안정적인 R & D 팀을 설립했으며 5,000 평방 미터 이상의 생산 현장을 보유하고 있습니다.
제품은 ISO 9001:2015 국제 품질 관리 시스템, CE, ROHS 및 UL 국제 인증을 통과했습니다.
자주하는 질문:
Q1.PCB PCBA 생산에 사용할 수 있는 파일 형식은 무엇입니까?
A. 거버 파일: CAM350 RS274X
PCB 파일: Protel 99SE, P-CAD 2001 PCB
BOM: 엑셀(PDF,단어,txt)
파일 선택 및 배치
Q2. 품질을 확인하기 위해 샘플을 어떻게 얻을 수 있습니까?
A: 가격 확인 후 테스트 및 평가를 위해 샘플을 주문할 수 있습니다.
Q3: 운송 및 배달 날짜는 어떻게 됩니까?
A: 일반적으로 우리는 국제 특급(Fedex, DHL, TNT 등)을 사용하여 샘플 및 소량 주문을 제공합니다.대량 주문의 경우 해상 운송을 준비할 수 있습니다.
